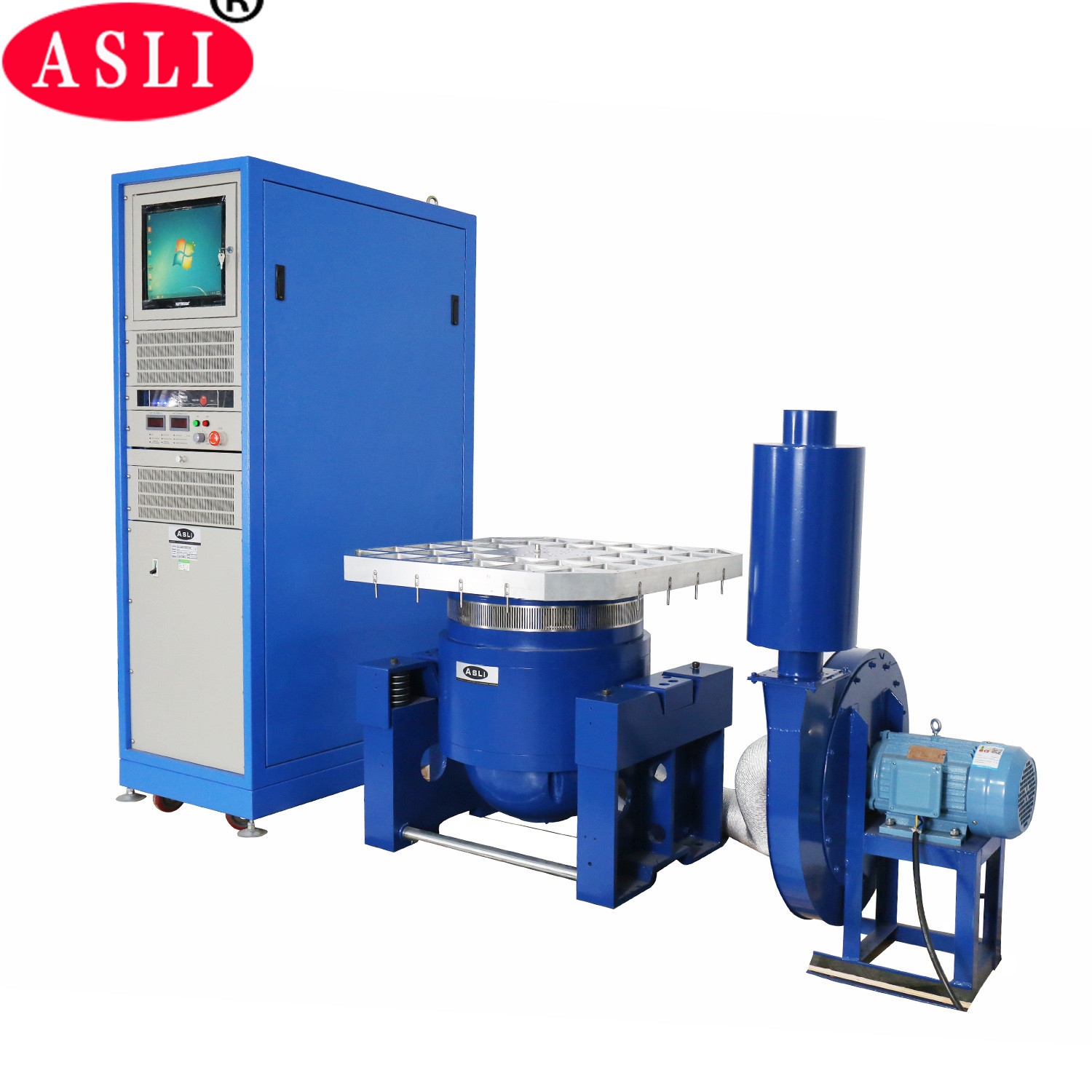

Trois axes électro-dynamique machine d'essai de shaker pour la fiabilité du produit
Test de choc par demi-onde sinusoïdaleDes caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.

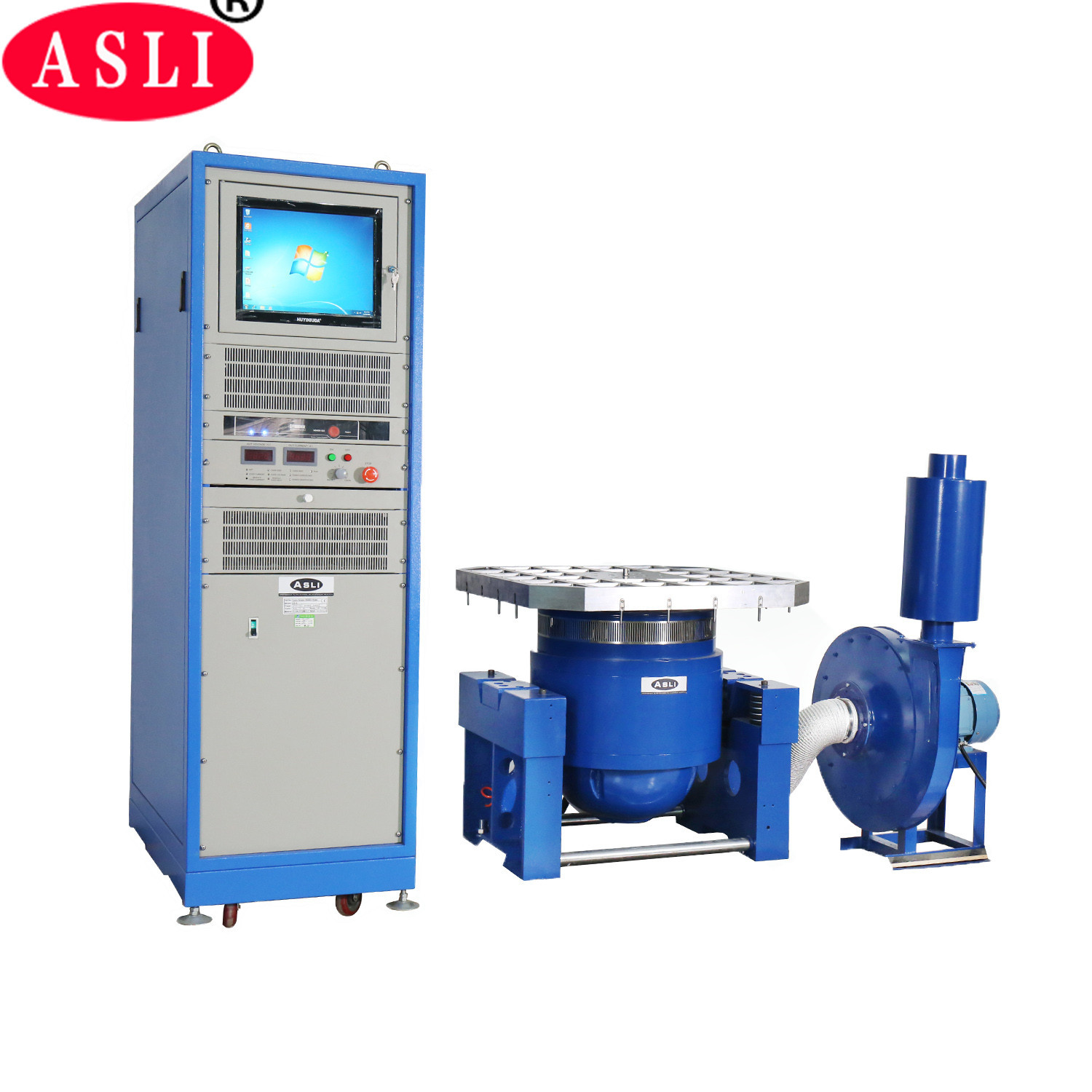

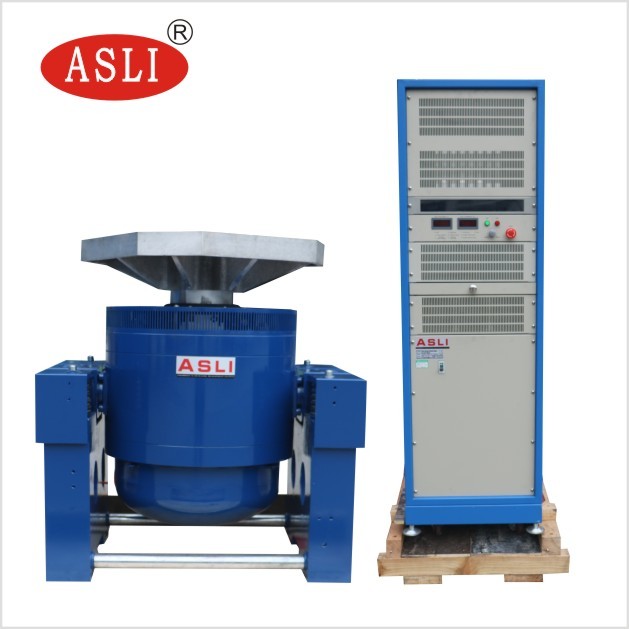

Système de vibration (ES-10)
1 Paramètres techniques pour les vibrateurs électrodynamiques industriels:
(1) Force nominale: force sinusoïdale 10000 N; force aléatoire 10000 N; force de choc 10000 N;
(2) Plage de fréquences: de 5 Hz à 3500 Hz, fréquence fixe, balayage aller-retour, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: 1 à 32767.
(5) Temps de balayage par fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage par fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2 (sans charge)
(7) Vitesse maximale: 1,8 m/s
(8) Max. déplacement: 51 mmp-p (sans charge), double pic
(9) Déplacement d'impact: 51 mm
(10) Poids de la bobine mobile: 14 kg
(11) Directions de vibration: Vibration verticale +horizontale
(12) Vibration de l'onde: sinus, aléatoire, choc
(13) Diamètre de la bobine en mouvement: Φ240 mm
(14) Dimensions du système de vibration ((mm): W1046*H660*D783mm
(15) Poids du système de vibration: 900 kg

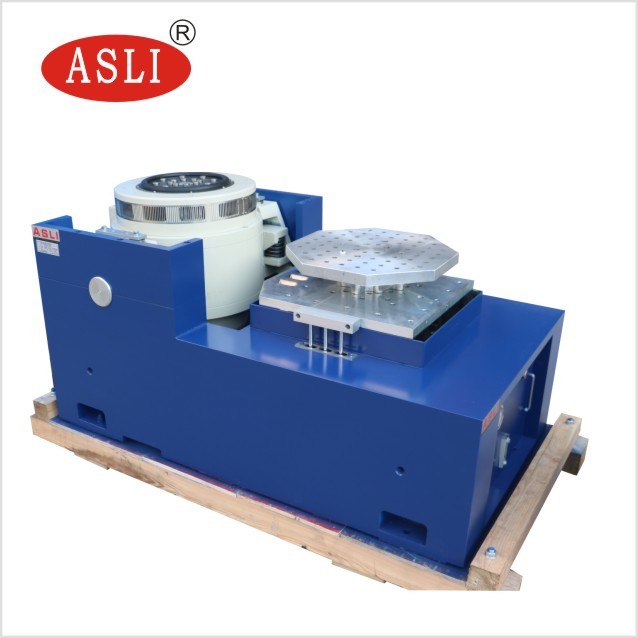

Caractéristiques du support horizontal concernant la machine d'essai des vibrations:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
Installation Exigence avec le testeur de vibrations:
(1) Les utilisateurs doivent préparer des chariots élévateurs et des outils de déplacement pour déplacer l'équipement, car il est très lourd.
la porte est assez grande pour laisser entrer le matériel
(2) L'environnement de fonctionnement de la machine doit être à température ambiante et bien ventilé.La distance spatiale des machines
le côté gauche/droite/arrière doit être min. 700 mm, l'avant doit être min. 1500 mm.
Paramètres techniques concernantTrois axes électro-dynamique machine d'essai de shaker pour la fiabilité du produit
| Modèle | Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Vitesse nominale ((m/s) | Remplacement nominale (p-p) mm |
Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de Résistance à la combustion |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Application pour le prix des shakers électro-dynamiques:
Nous sommes fabricant de produits de série de vibration électrique, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire"L'isolation par trunnion est une technologie moderne avancée.
et une technologie spéciale, peut être complétée par des essais de vibration sinusoïdale à trois axes X, Y et Z et des essais de vibration aléatoire à large bande, à compléter
par l'essai classique de spectre d'impulsion et de réaction aux chocs (moitié sinus, trapèze, dent de scie).
dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications,
appareils électroménagers et autres domaines.
Package pour système de tremblement électrodynamique à grande force:
Premièrement, le film en PP, puis la mousse de 10 mm entre la machine et le boîtier, et à l'extérieur, le boîtier en contreplaqué standard pour l'exportation.
