Vibration électrodynamique Shaker For Battery d'ISTA 3A ISTA 6A
Product Details
| force sinusoïdale: | 6000N | Fréquence: | 3 ~ 3500HZ |
|---|---|---|---|
| Vitesse: | 1,6 m/s | direction des vibrations: | vibration verticale ou x, y, z |
| Pouvoir: | 380 V triphasé | accélération: | 100G |
| Mettre en évidence |
Dispositif trembleur électrodynamique de vibration d'ISTA 6A,Vibration électrodynamique Shaker For Battery,Vibration électrodynamique Shaker System |
||
Product Description

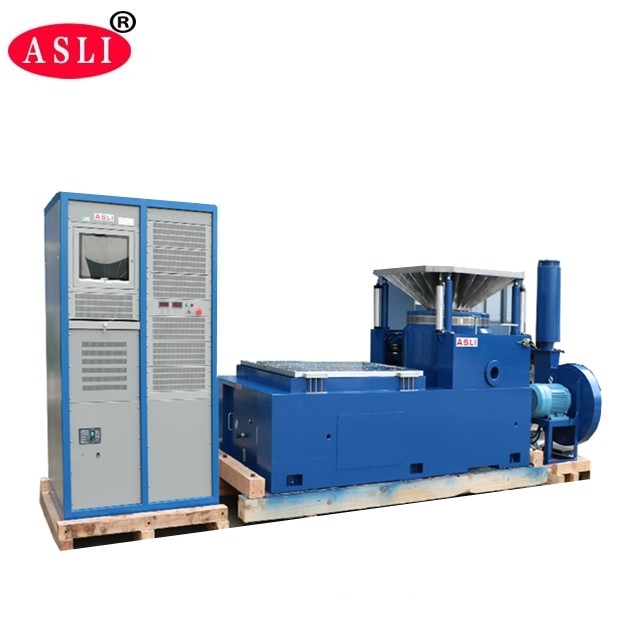

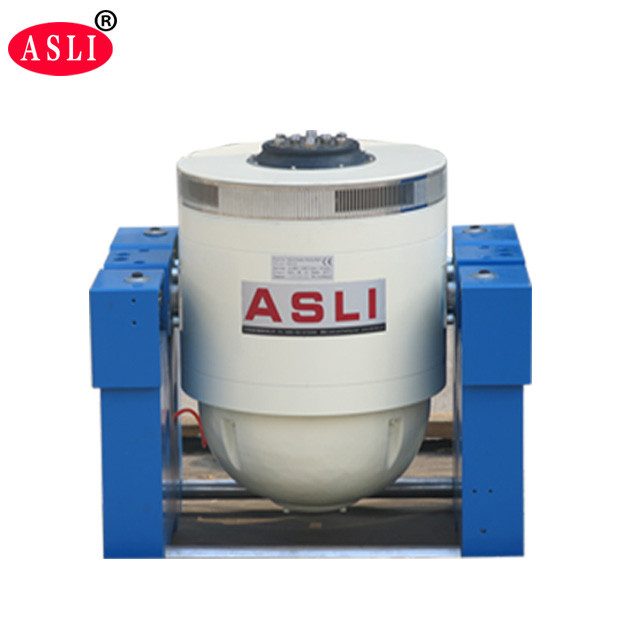

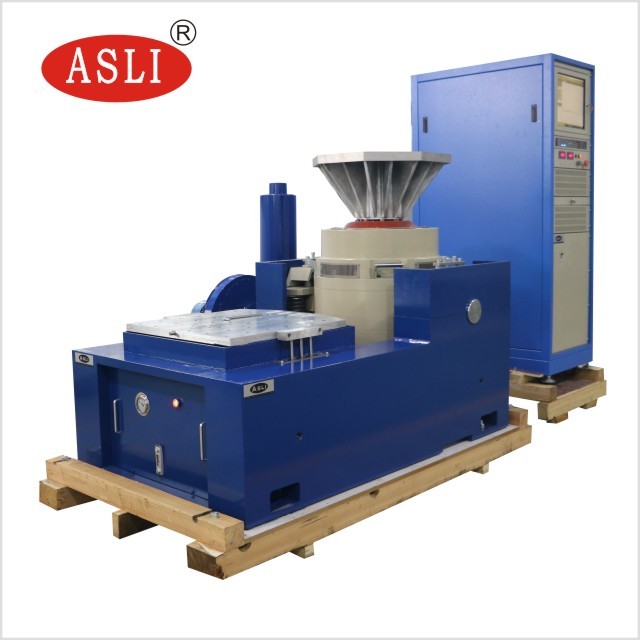

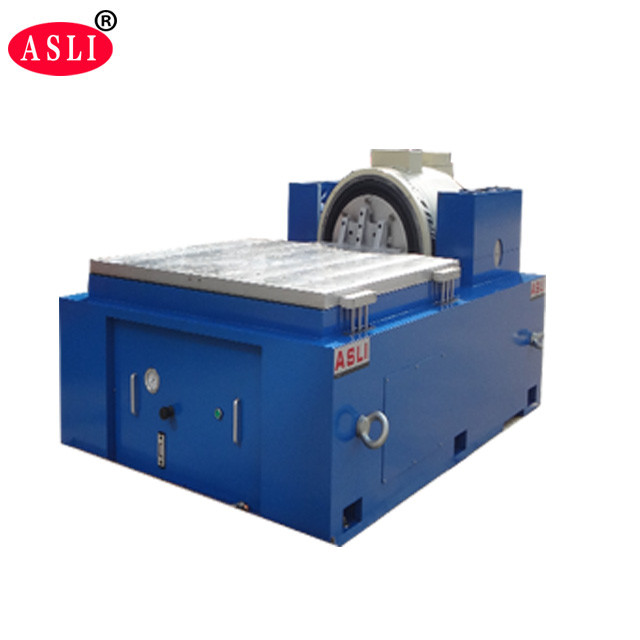

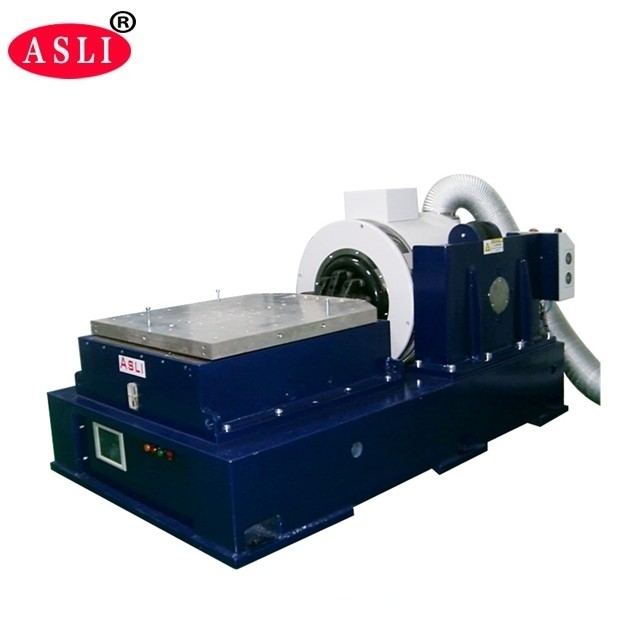

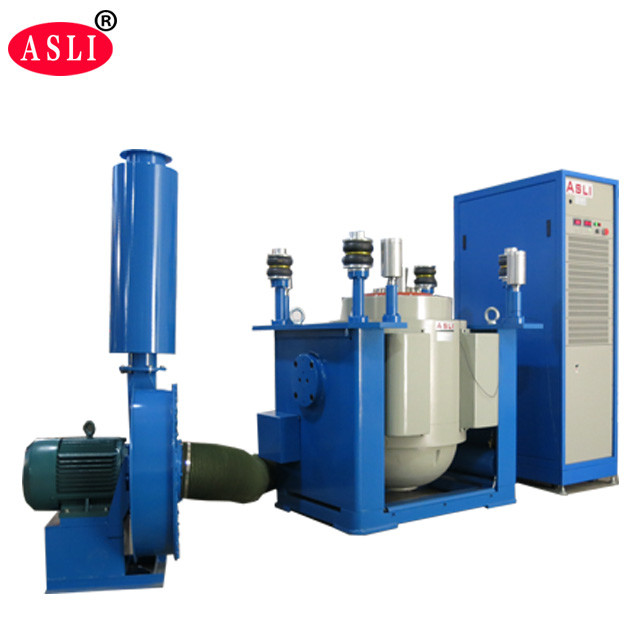

Le système de test de vibration de la batterie ISTA 3A et ISTA 6A 300 Kg.F Force est un vibrateur électrodynamique de haute stabilité conçu pour des tests précis et contrôlés par ordinateur.Fabriqué avec une "structure de circuit double magnétique" avancée," "cercles d'action de squelette auto-générés", "support aérien", "roulants et guidage linéaire", et technologies d'"isolation de trunnion",ce système offre des performances fiables dans un large éventail d'applications de test.
Le système est capable d'effectuer des tests de vibration sinusoïdale à trois axes X, Y et Z et des tests de vibration aléatoire à large bande.Des tests de spectre de réponse de choc..
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- La conception de deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite droit et orienté vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
Cette table de vibrations haute fréquence est conçue pour tester les forces sinusoïdes et aléatoires, elle adopte la même structure de circuit double magnétique, des cercles d'action auto-générés,soutien aérienLe système effectue des essais de vibration sinusoïdale à trois axes X, Y et Z, des essais de vibration aléatoires à large bande, des tests de détection de l'intensité de l'air, des tests de détection de la température de l'air, des tests de détection de la température de l'air, des tests de détection de la température de l'air et des tests de détection de la température de l'air.et des tests de pouls classiques (half-sinus), trapézoïdale, onde dent de scie) ainsi que des tests du spectre de la réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Premièrement, du film en PP, puis de la mousse de 10 mm entre la machine et le boîtier, et à l'extérieur, un boîtier en contreplaqué standard pour l'exportation.
Nous sommes un fabricant d'équipements d'essai avec plus de 28 ans d'expérience, dédié à la simulation de l'équipement d'essai environnemental et des machines d'essai de vibration mécanique et de choc.Notre table à vibrations verticales et horizontales de type électrodynamique à haute fréquence est un produit vedette, et nous avons obtenu la certification CE pour cette machine.
Si vous avez des questions sur nos shakers électrodynamiques dynamiques ou notre équipement de test de vibration industrielle programmable à 3 axes, veuillez nous contacter.
