MIL STD 810 et IEC/EN/AS 60068.2.27 Système de vibration électrodynamique
Application pour le prix du shaker électro-dynamique :
Nous sommes fabricant de produits de la série de vibrations électriques, ayant adopté la 'structure à double circuit magnétique', 'cercles d'action squelettiques auto-générés', 'Support aéroporté' et 'roulements à rouleaux et guidage linéaire', 'isolation à tourillon' technologie moderne avancée
et une technologie spéciale, peut être complétée dans les tests de vibration sinusoïdale triaxiale X, Y, Z et les tests de vibration aléatoire à large bande, à compléter
par les impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et le test du spectre de réponse aux chocs. Testeur de vibrations haute fréquence largement utilisé
dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications,
l'électroménager et d'autres domaines. --- testeur de vibrations de shaker industriel
Test de choc à onde demi-sinusoïdale des caractéristiques :
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale d'étage plus élevée.
2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige oscillante droits et orientation du corps composite orienté vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation à tourillon dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5. Technologie de pointe se déplaçant autour du système pour assurer la haute fiabilité du cercle dynamique.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. Rigidité statique, rigidité dynamique du petit ballon de roulement, augmentant la capacité de la table de vibration, améliorant les performances basse fréquence.
Paramètres techniques concernant le système de vibration électrodynamique MIL STD 810 et IEC/EN/AS 60068.2.27
| Modèle | Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Vitesse nominale (m/s) | Remplacement nominal (p-p)mm |
Max. Chargement (Kg) | bobine mobile (Kg) | Dimension de Bobine mobile (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |

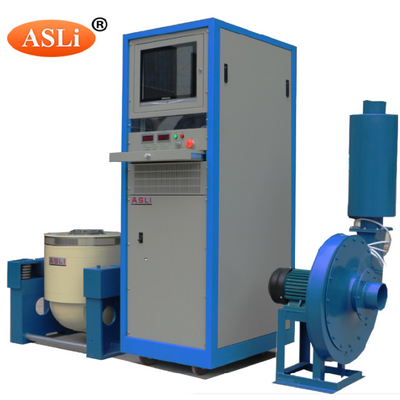

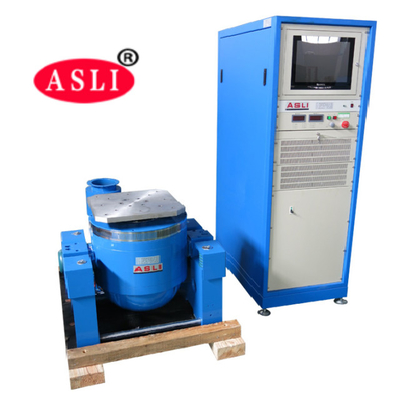

Système de vibration (ES-10)
1 Paramètres techniques avec shaker de vibration électrodynamique industriel :
(1) Force nominale : force sinusoïdale 10000N ; force aléatoire 10000N ; force de choc 10000N ;
(2) Plage de fréquences : 5 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinusoïdale, aléatoire, choc
(3) Mode de balayage de fréquence : linéaire, logarithmique, balayage avant et arrière, fréquence fixe
(4) Nombre de balayages de fréquence : 1 à 32767.
(5) Temps de balayage de fréquence : fréquence fixe/unique 1-3600 minutes, les courbes de balayage de fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s 2 (sans charge)
(7) Vitesse maximale : 1,8 m/s
(8) Déplacement maximal : 51 mmp-p (sans charge), double pic
(9) Déplacement d'impact : 51 mm
(10) Poids de la bobine mobile : 14 kg
(11) Directions de vibration : vibration verticale + horizontale
(12) Onde de vibration : sinusoïdale, aléatoire, choc
(13) Diamètre de la bobine mobile : Φ240 mm
(14) Dimension du système de vibration (mm) : L1046*H660*P783mm
(15) Poids du système de vibration : 900 kg

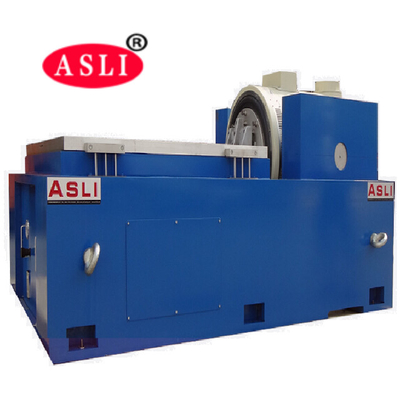

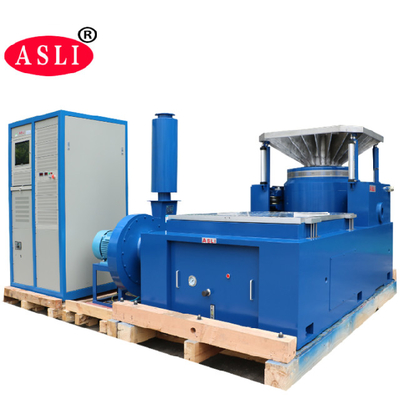

Caractéristiques du support horizontal concernant la machine d'essai de vibration :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge biaisée.
Pompe à huile intégrée, bonne structure et facile à utiliser.
Exigence d'installation avec la machine de testeur de vibration :
(1) Les utilisateurs doivent préparer des chariots élévateurs et des outils de déplacement pour déplacer l'équipement car il est très lourd, veuillez également vous assurer
que la porte est suffisamment grande pour laisser entrer l'équipement
(2) L'environnement de fonctionnement de la machine doit être à température ambiante et avec une bonne ventilation. Nous suggérons fortement d'installer un climatiseur dans la zone de travail. La distance d'espace de la machine’s
côté gauche/droit/arrière doit être min. 700 mm, l'avant doit être min. 1500 mm.
Emballage pour système de shaker de vibration électrodynamique à grande force :
Film PP d'abord, puis mousse de 10 mm entre la machine et le boîtier, et l'extérieur est un boîtier en contreplaqué d'exportation standard.
