Machine d'essai de vibration sinusoïdale et aléatoire pour l'aérospatiale conforme à la norme NASA-STD-7001A
Le système d'essai de vibration peut répondre aux normes d'essai suivantes :
MIL-STD, DIN, ISO, ASTM, CEI, ISTA, NASA, GB, GJB, JIS, BS, etc.
Application

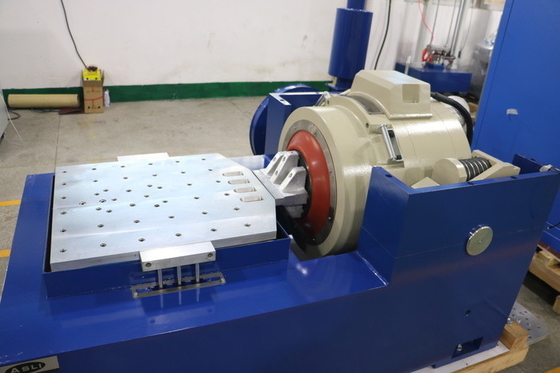

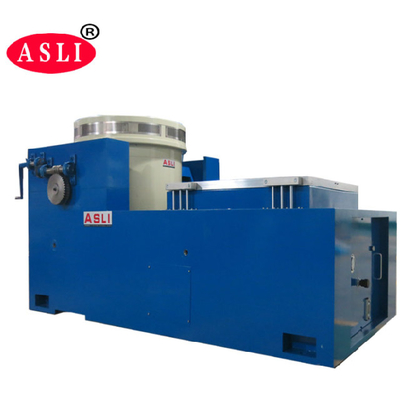

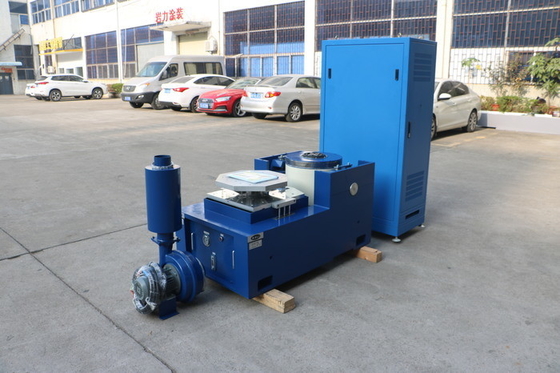

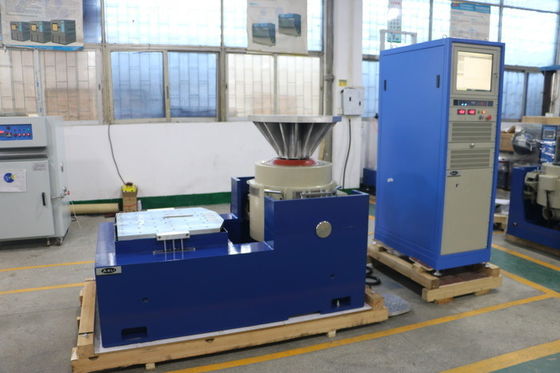

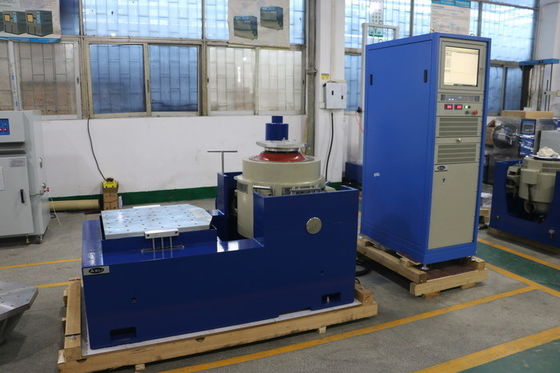

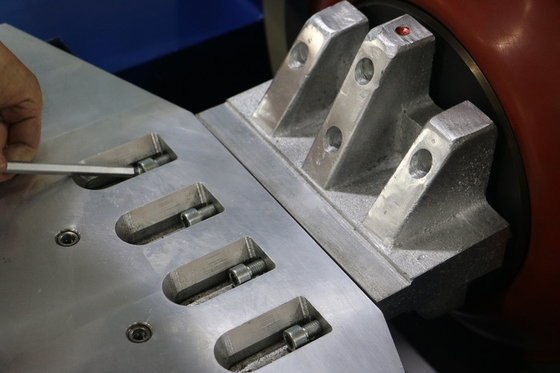

Machine d'essai de vibration haute fréquence / Système de secoueur vertical s'applique à la norme d'essai CEI ISTA MIL STD, a adopté la « structure à double circuit magnétique », les « cercles d'action squelettique auto-générés », le « support aéroporté » et les « roulements à rouleaux et guidage linéaire », la technologie moderne avancée « d'isolation à tourillon » et la technologie spéciale, peuvent être complétés dans les essais de vibration sinusoïdale triaxiale X, Y, Z et les essais de vibration aléatoire à large bande, à compléter par l'impulsion classique (demi-sinusoïdale) et l'essai du spectre de réponse aux chocs. Il est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
Paramètres techniques :
| Spécification du système | |||
| Modèle du système : | ES- 60 | ||
| Gamme de fréquences : | 3~3500 | ||
| Force nominale | Sinusoïdale N | 60000 | |
| Aléatoire N | 60000 | ||
| Choc N | 120000 | ||
| Acc. maximum | sinusoïdale (m/s) | 1000 | |
| Aléatoire (m/s2 rms) | 1000 | ||
| Choc (m/s) | 2000 | ||
| Vitesse maximale | sinusoïdale (m/s) | 1.8 | |
| Choc (m/s) | 1.8 | ||
| Déplacement maximum | Course maximale mm (p-p) |
51 | |
| Bobine mobile | 60 kg | ||
| Dimension de la bobine mobile | Dia 40mm | ||
| Taille de la table verticale personnalisée | sélectionner en fonction du test | ||
| Taille de la table horizontale taille personnalisée | sélectionner en fonction du test | ||
| Charge maximale : | 800 kg | ||
| Nom | Table de vibration d'emballage/Testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (p-p)mm | Charge maximale (Kg) | bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
