2500hz vibration Shaker Machine, 1.8m/S Shaker Test Systems
Product Details
| force sinusoïdale: | 20000n | Gamme de fréquences: | 3hz à 2500hz |
|---|---|---|---|
| Vitesse: | 1,8 m / s | Directement: | x, y, z |
| Accélération: | 100g | enroulement en mouvement: | 30 kg |
| Charger: | 300 kg | ||
| Mettre en évidence |
systèmes de test du dispositif trembleur 2500hz,machine de dispositif trembleur de la vibration 2500hz,systèmes de test du dispositif trembleur 1.8m/s |
||
Product Description

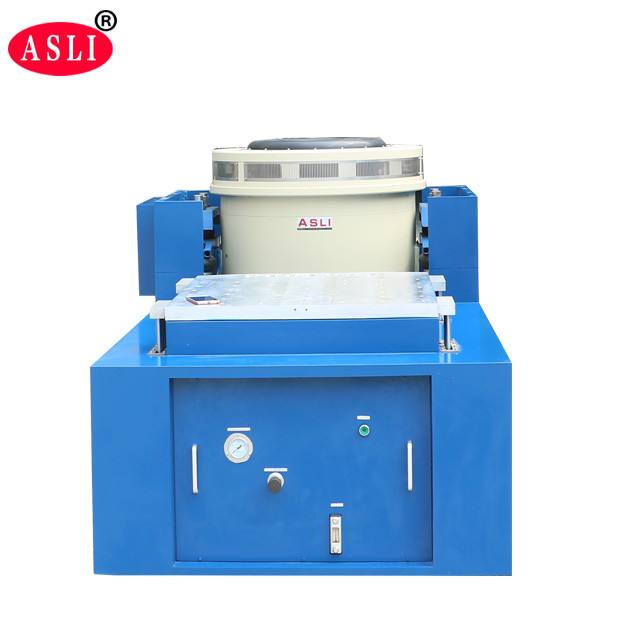

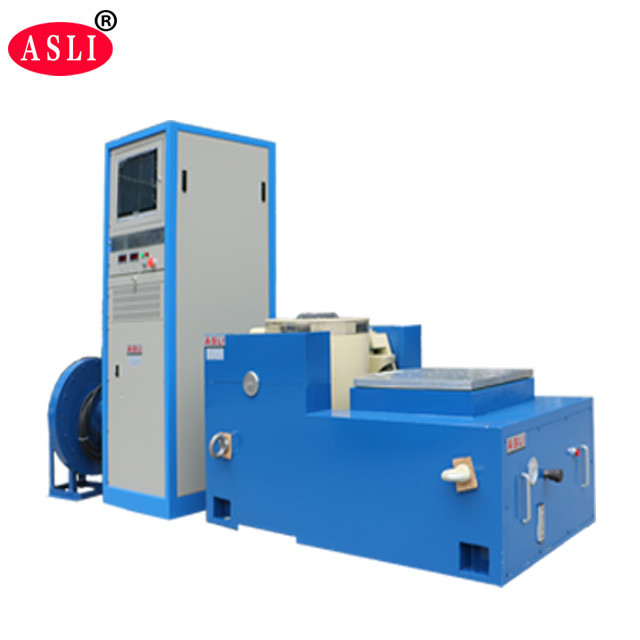

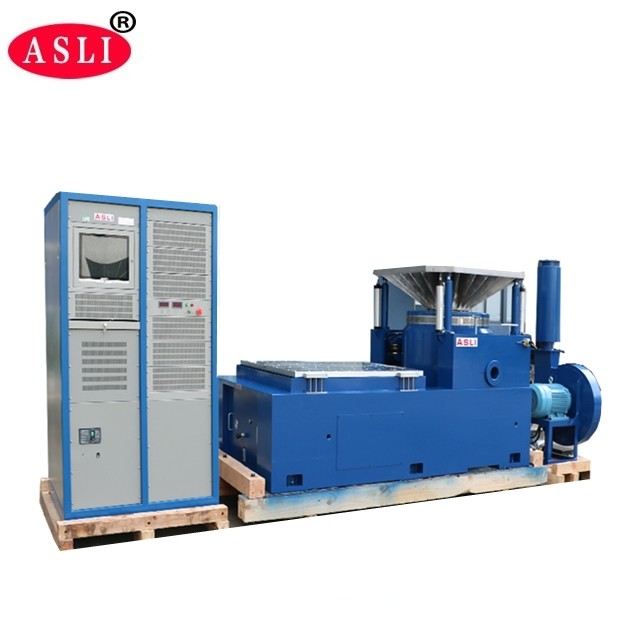

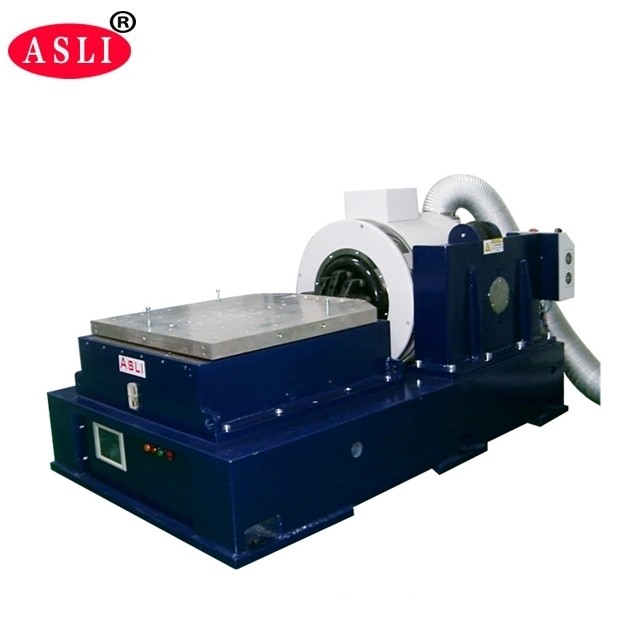

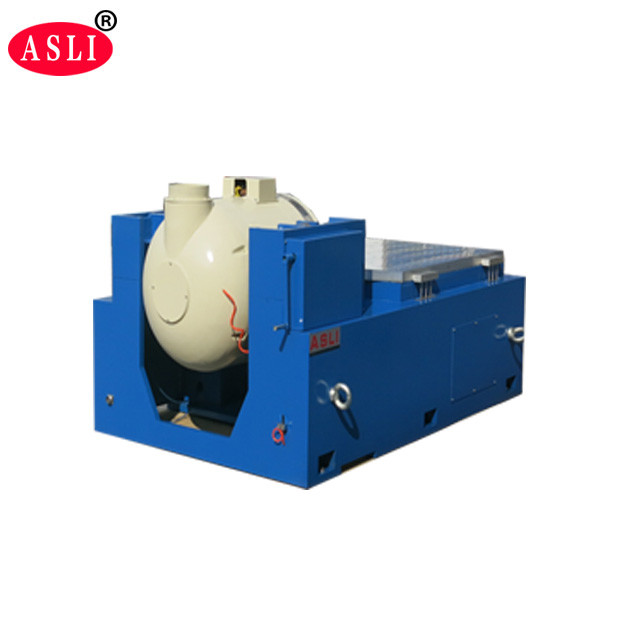

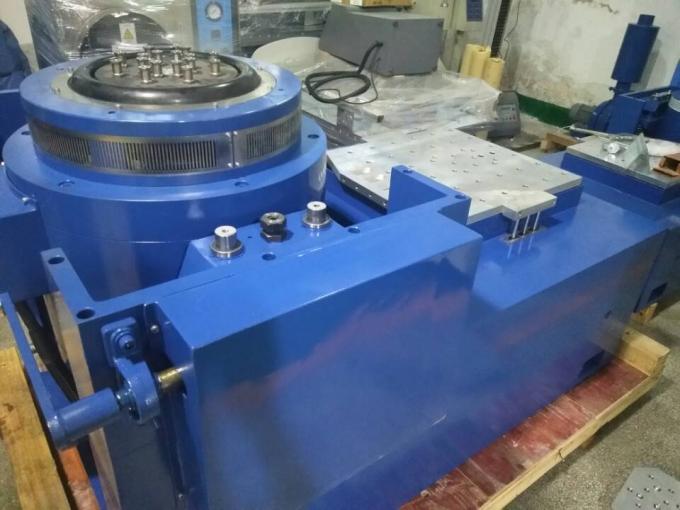

Le Testeur de vibrations électrodynamique numérique ES-20 est une machine d'essai de vibrations à haute fréquence conçue pour la simulation précise des conditions de vibrations et de chocs environnementaux. Il prend en charge les vibrations sinusoïdales sur trois axes X, Y et Z ainsi que les tests de vibrations aléatoires à large bande, ainsi que les tests d'impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et l'analyse du spectre de réponse aux chocs.
Fabriquée par ASLi — un spécialiste des équipements de test avec 28 ans d'expérience dans les équipements de test environnementaux de simulation et les machines d'essai de vibrations et de chocs mécaniques — cette machine a obtenu la certification CE et est un produit phare de notre gamme.
Film PP d'abord, puis mousse de 10 mm entre la machine et le caisson, et à l'extérieur un caisson standard en contreplaqué d'exportation.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Structure de cercle dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
- Conception à double circuit magnétique — faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'usage hormonal, avec une installation mobile pratique.
- Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du petit ballon de roulement, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banc rond) | 220 | 350 | Ø1200 |
La série de testeurs de vibrations électrodynamiques numériques ES-20 adopte des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, des support aéroporté, des roulements à rouleaux et un guidage linéaire, et une isolation de tourillon. Ces technologies permettent de réaliser des tests de vibrations sinusoïdales sur trois axes X, Y, Z et des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinusoïdale, trapézoïdale, en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans la défense nationale, l'armement, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques et les appareils électroménagers et d'autres domaines.
Si vous avez des questions sur le testeur de vibrations vertical et horizontal, n'hésitez pas à nous contacter. Nous sommes heureux de vous aider.
