3000kg. Équipement d'essai aléatoire de vibration de F

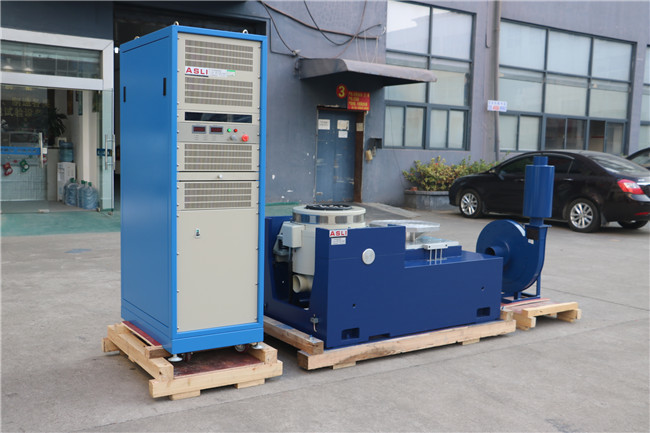

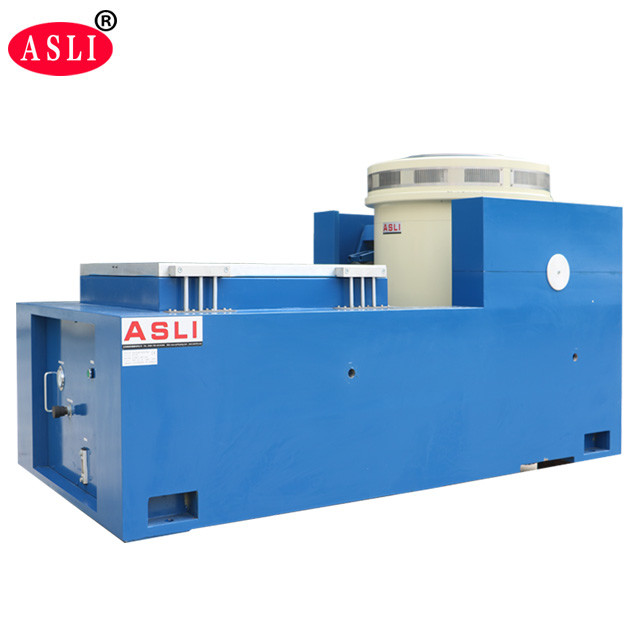

Équipement d'essai électrodynamique à vibrations aléatoires à trois axes à grand déplacement

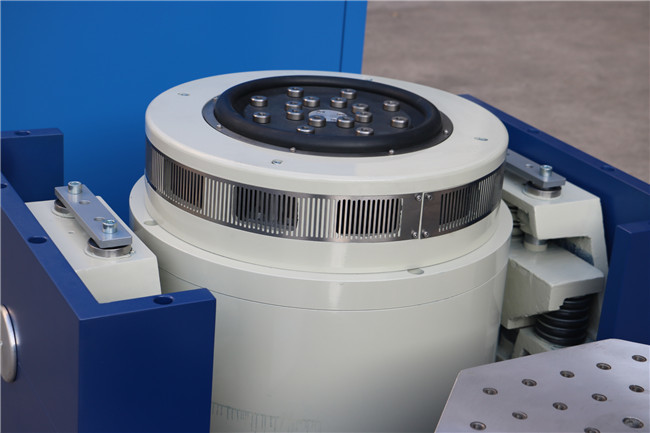

La table de vibration en série refroidie à l'air est un système d'essai de vibration à haute fréquence conçu pour des échantillons de petite à moyenne taille.La gamme de fréquences peut atteindre jusqu'à 3000 Hz (le modèle 385 peut atteindre 5000 Hz)Chaque modèle de table vibrante utilise des composants de support métalliques semi-circulaires avec une vérification fiable sur place (plaque en fibre de carbone pour les modèles 616, 816 et 624),avec un roulement linéaire de haute rigidité comme système de guidage de bobine mobile.

Paramètres techniques

Modèle	Nommé La force (N)	Je suis désolé. La force (N)	Fréquence Plage (Hz)	Je suis désolé. Déplacement (mm)	Je suis désolé. Accélération Le montant de l'aide	Je suis désolé. Vélosité (m/s)	Armature Masse (kg)	Je suis désolé. Charge (kg)	Armature Diamètre (mm)
Le numéro ES-30	30000	30000	3 ¢ 2800	1000	1.8	5	450	40	Φ450
Le numéro ES-40	40000	40000	3 ¢ 2800	1000	1.8	51	500	50	Φ450
ES-50, sous réserve de l'accord	50000	50000	3 ¢ 2700	1000	1.8	51	750	50	Φ450
Le numéro ES-60	60000	60000	3 ¢ 2700	1000	1.8	51	750	60	Φ450
Le numéro ES-100	100000	100000	3 ¢ 2500	1000	1.8	51	1000	90	Φ450
Le numéro ES-120	120000	120000	3 ¢ 2200	1000	1.8	51	1100	90	Φ500
Le numéro ES-160	160000	160000	3 ¢ 2100	1000	1.8	51	1500	150	Φ600

Vue d' ensemble du contrôleur

Le système de contrôle et de mesure des vibrations est principalement conçu pour les essais de vibrations et l'analyse des signaux.

• Capacité d'essai par balayage sinusoïdal
• 1 canal de contrôle et de mesure
• Plage de fréquences allant jusqu'à 5000 Hz
• Fréquence de balayage, enveloppe, même amplitude, même vitesse, même accélération et modes d'accélération variables
• Mode d'analyse: RMS et filtrage de suivi
• Mode de fréquence de balayage: balayage logarithmique linéaire, positif et négatif et fréquence fixe

Recherche et résidence de la résonance

Recherche par résonance:Le système peut compléter les recherches de cas de résonance en identifiant les points de résonance.et les luminaires pour éviter les problèmes de résonance.

Fonction de séjour:Lorsqu'il est nécessaire d'améliorer la fiabilité du produit d'essai au point de résonance, la fonction d'habitation permet à l'utilisateur d'évaluer le degré de lésion de l'échantillon au point de résonance.Le temps de séjour est entièrement configurable.

Des capacités supplémentaires

Outre les quatre fonctions décrites ci-dessus, le système d'essai de vibration peut également effectuer des essais de vibration sinusoïdaux et aléatoires.

FAQ:

Q1: Qu'est-ce qu'un vibrateur électrodynamique?
RE: Un vibrateur électrodynamique est un système d'essai utilisé pour simuler les conditions de vibration que les produits peuvent subir pendant le transport, l'exploitation ou le service.Il est largement utilisé pour la fiabilité, de durabilité et d'essais de qualification.

Q2: Quels produits peuvent être testés?
RE: Peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication,et autres produits nécessitant des essais de vibration.

Q3: Quels tests de vibration peut effectuer le secteur?
RE: En fonction de la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, des recherches de résonance, des balayages de fréquence et d'autres tests de vibration programmables.

Q4: Quelle est la fréquence maximale des essais?
RE: La fréquence maximale dépend du modèle et de la configuration.Veuillez fournir votre gamme de fréquences requise afin que nous puissions recommander un modèle approprié.

Q5: Comment choisir le bon modèle de shaker?
RE: Les principaux facteurs sont:

• Poids maximal de l'échantillon
• Dimensions de l'échantillon
• Direction de vibration requise
• Plage de fréquences
• Accélération maximale
• Déplacement
• Norme d'essai de vibration requise

Sur la base de ces paramètres, nous pouvons recommander un système de shaker approprié.

Q6: Le secteur peut-il effectuer des vibrations verticales et horizontales?
RE: Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.

Q7: Peut-il effectuer des tests de vibration aléatoires?
RE: Oui. Un contrôleur de vibration approprié peut être configuré pour les essais de vibration aléatoires, y compris les profils de test basés sur PSD.

Q8: Peut-il effectuer des tests de choc?
RE: Oui, à condition que le système de secouage sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.

Un vibrateur électrodynamique présente plusieurs avantages pour les essais de vibration à haute fréquence:

• Large plage de fréquences: Convient pour les essais de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
• Haute précision de contrôle: la fréquence, l'accélération, le déplacement, la vitesse et la durée de l'essai peuvent être contrôlés avec précision.
• Réaction rapide: le système d'entraînement électrodynamique répond rapidement aux signaux de commande, ce qui le rend adapté aux essais de vibration de balayage.
• Sortie de vibration stable: la commande en boucle fermée permet de maintenir des niveaux de vibration stables tout au long de l'essai.
• Épreuves programmables: les paramètres d'essai tels que la plage de fréquences, le débit de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
• Convient pour les essais à haute fréquence: particulièrement adapté pour les PCB/PCBA, l'électronique automobile, les capteurs, les connecteurs, les batteries et autres composants électroniques.
• Automatisation élevée: les programmes de test peuvent être enregistrés et exécutés automatiquement, ce qui améliore l'efficacité et la répétabilité des tests.
