Norme du mil DST 810F d'équipement de test de Tableau de la vibration 20KN
Product Details
| force vibratoire: | 20KN | direction des vibrations: | vibrations verticales + horizontales |
|---|---|---|---|
| Standard: | Mil DST 810G, MIL DST 810F | Max. Déplacement: | 51mm |
| Vitesse: | 1,8 m/s | Garantie gratuite: | 1 an ou plus |
| Mettre en évidence |
Tableau d'essai de vibration de 20KN,Équipement de vibration MIL STD 810F,Tableau d'essai des vibrations industrielles |
||
Product Description
Télécharger le système de test de vibration mécanique ES-10 PDF

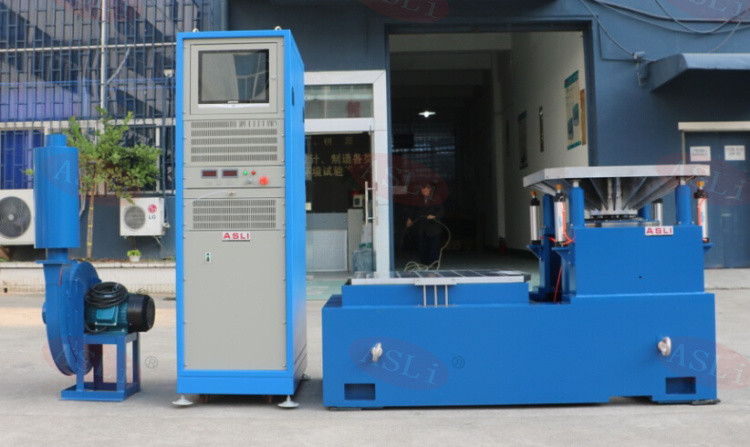

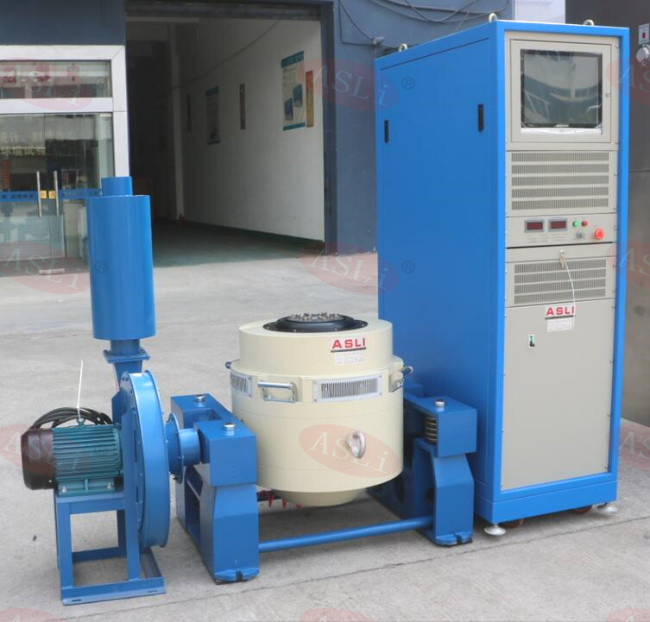

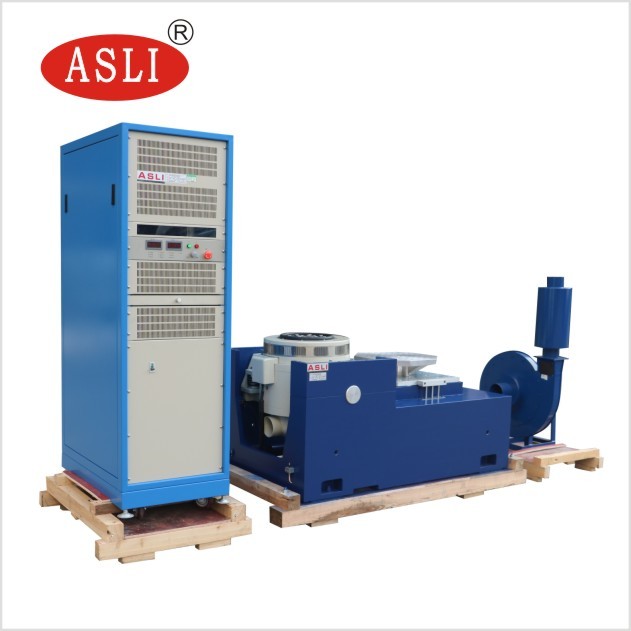

LeTesteur de vibration universel de simulation de transport / secteur électromagnétiqueest conçu pour des essais de vibration précis et fiables dans un large éventail d'applications industrielles.
Le niveau maximal d'accélération du testeur de vibrations électromagnétiques est déterminé par le courant maximal et la charge.le déplacement de la pièce en mouvement est limité de manière à ce que l'accélération n'atteigne pas un niveau élevéLa fréquence de résonance de l'élément en mouvement est fixée au-dessus de la limite supérieure de la plage de fréquences.
Les performances du générateur de vibrations peuvent être reflétées par un graphique qui affiche l'accélération maximale sous différentes fréquences.la restriction de déplacement peut être exprimée par une ligne droite avec une pente de 6 dB/octave.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Système de suspension robuste et guidage de mouvement linéaire ̇ forte capacité de charge, excellentes fonctions de guidage et grande stabilité.
- Airbag centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, une grande capacité de charge et des performances parfaites en cas de variation d'amplitude.

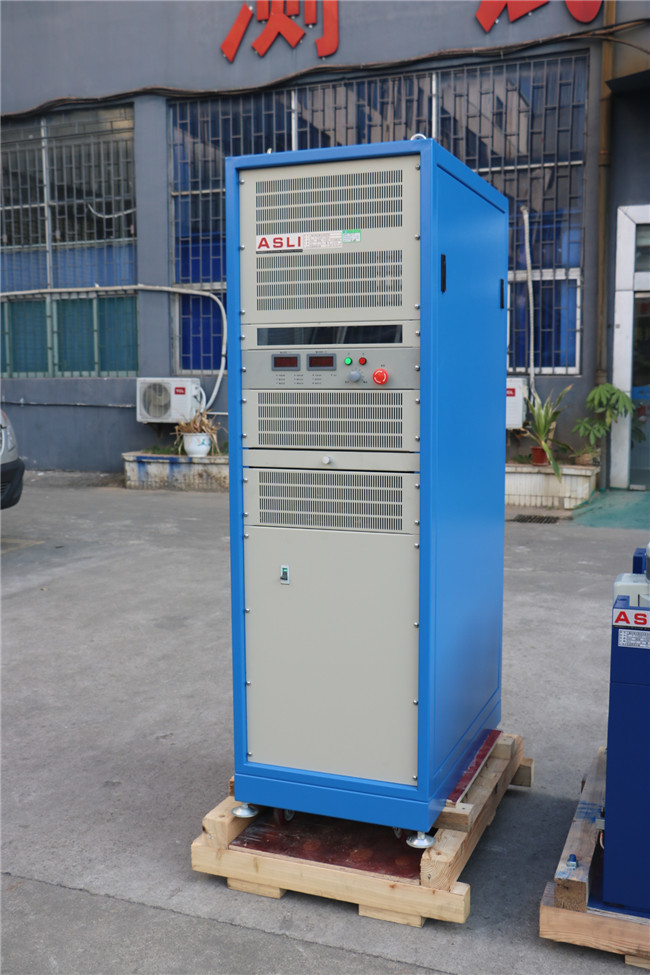

- Commutation de puissance de classe D à haut rendement, courant de pointe 3 sigma, faible consommation d'énergie et distorsion harmonique minimale.
- Autodiagnostic rapide avec verrouillage de sécurité
- Le dispositif d'isolation contre les chocs des airbags pour la plateforme de vibration élimine le besoin d'une fondation supplémentaire,fournissant une reproduction parfaite de l'onde vibratoire et une réduction de la transmission des vibrations.

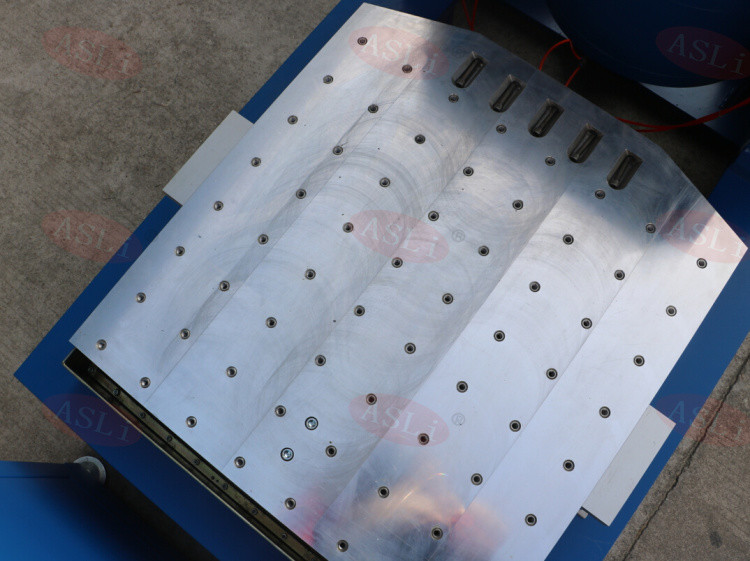

- Plateformes d'expansion horizontales et verticales disponibles pour différentes applications.
À compter de la date d'acceptation, l'équipement est entièrement gratuit pendant la période de garantie d'un an. Cela couvre les problèmes de qualité de fabrication dans des conditions normales.Exclusions pour les catastrophes naturellesL'acheteur doit se conformer aux conditions de conservation, d'utilisation et de réglementation d'installation.Si une défaillance survient en raison d'un problème de qualité de fabrication, le fournisseur enverra du personnel d'entretien pour effectuer une maintenance gratuite selon le temps d'engagement de service après avoir été informé.
La formation sur place peut être effectuée conformément aux exigences du contrat lors de l'installation et de la mise en service des équipements pour l'utilisateur et de leur mise en service.
L'utilisateur peut s'organiser pour venir à l'entreprise pour une formation technique sur place lors de la mise en service d'usine.recevoir une formation sur les méthodes d'utilisation correctes, l'exploitation, l'entretien de routine, la détection et l'élimination de défauts courants, et réduire les dysfonctionnements causés par une mauvaise utilisation de l'équipement économiser les coûts d'entretien pour les clients.
Product Highlights
Le testeur de vibrations électromagnétiques 20KN est conforme à MIL STD 810F/G avec vibrations verticales et horizontales, déplacement de 51 mm, vitesse de 1,8 m/s. Comprend une suspension robuste, une isolation des airbags, une efficacité énergétique de classe D, un autodiagnostic et une garantie d'un an avec formation sur site.
