chambre d'essai de vibration ES-6.pdf

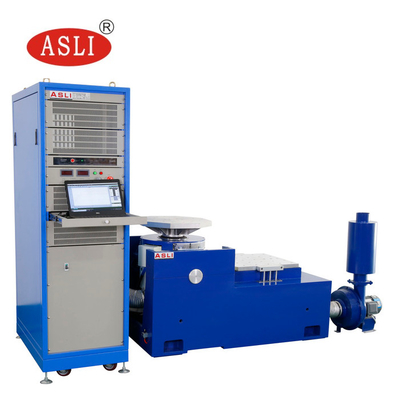

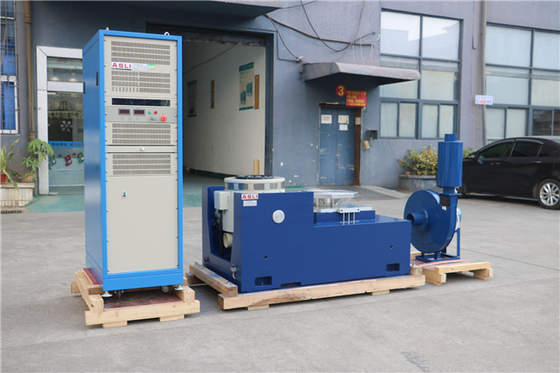

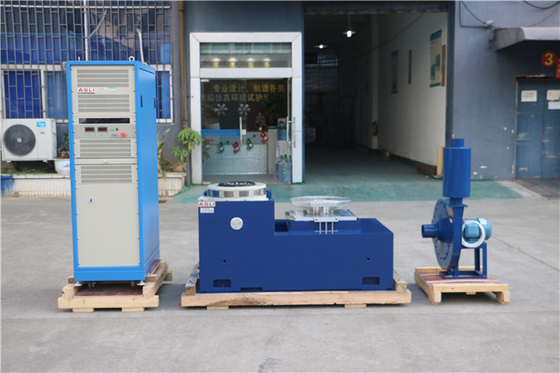

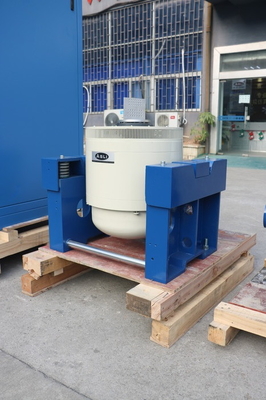

UN 38.3 Norme IEC 62133 Les secteurs électrodynamiques à haute accélération pour les essais de cellules de batterie
Le système d'essai des vibrations est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.
Testeur de vibration électromagnétique entièrement conforme à l'essai de conception standard lié à la batterie, simulation, sous certaines conditions de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Paramètres techniques:
Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norme d'essai:
Le nombre de points d'intervention est le nombre de points de contact.
UL 1642:2012 < Norme pour les piles au lithium >
L'utilisation de la batterie est interdite.
UN38.3 ((2012)
IEC 62133-2:2017 < Exigences de sécurité pour les cellules secondaires scellées portables et pour les piles fabriquées à partir d'elles, destinées à être utilisées dans des applications portables - Partie 2: Systèmes au lithium >
Le produit doit être présenté dans la boîte de vitesses.
La norme IEC 60086:2007 est appliquée.
Les essais de vibration dans le domaine de l'application sont extrêmement larges, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et d'autres produits industriels.Si vous avez besoin de plus d'informations surUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, n'hésitez pas à envoyer vos demandes.
