Machine d'essai de vibrations 3 axes 6KN, vibrateur haute fréquence 50Hz
système d'essai de vibrations à refroidissement par air pour s'adapter aux différentes applications et exigences des clients. Que ce soit pour les clients nationaux ou étrangers, nous avons des ingénieurs professionnels pour assurer l'installation sur site et les services après-vente.
Paramètres techniques :
| Modèle |
Sinusoïdale nominale Force (N) |
Aléatoire nominale Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p)mm |
Charge maximale (Kg) | Bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
La base de la machine utilise un matériau de haute qualité, s'installe facilement, le fonctionnement est fluide, n'a pas besoin d'installer le, le contrôle de la numérisation du circuit de contrôle et la fréquence d'affichage, le PID ajuste la fonction, fait que l'équipement fonctionne de manière plus stable, fiable, balaie la fréquence et le mode de fonctionnement à fréquence fixe, s'adapte à la demande de test de profession différente Pour résoudre l'interférence du champ électromagnétique fort sur le circuit de contrôle, et pour augmenter le temps de travail défini, de sorte que le produit de test atteigne le temps de test précis.
Paramètres techniques de l'extenseur horizontal :
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Norme d'essai :
GB/T 31486-2015
UL 1642:2012
UL 2054: 2012
UN38.3(2012)
IEC62133-2:2017

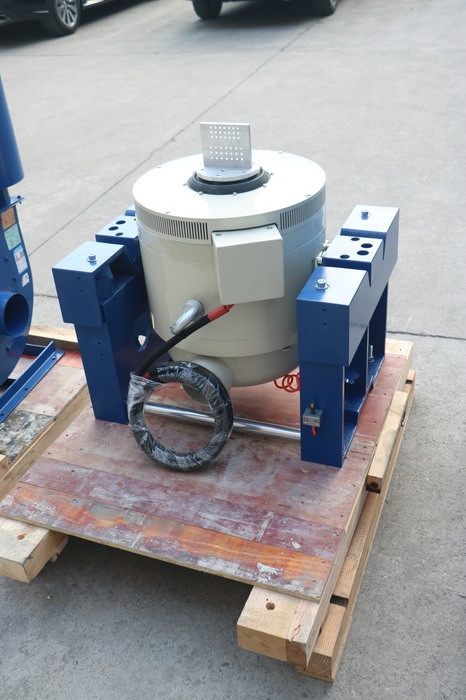

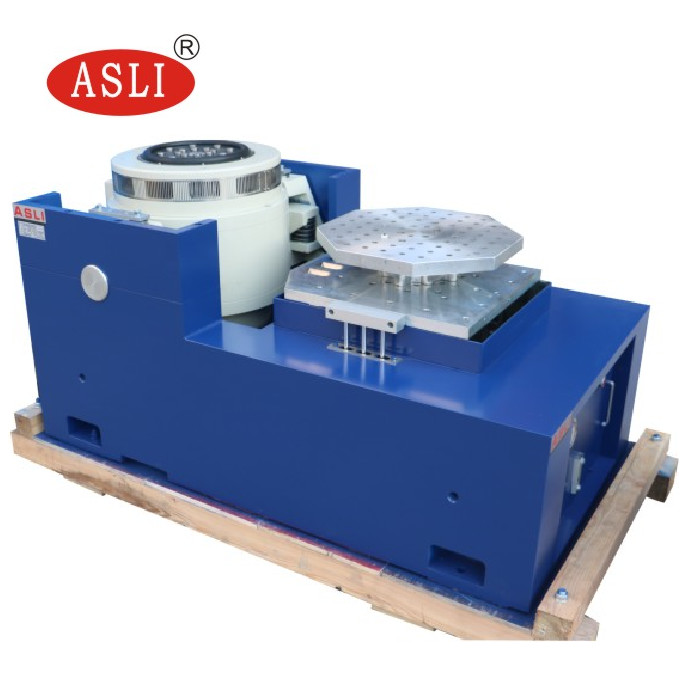

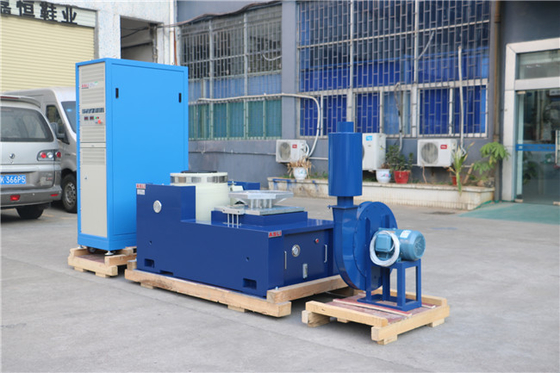

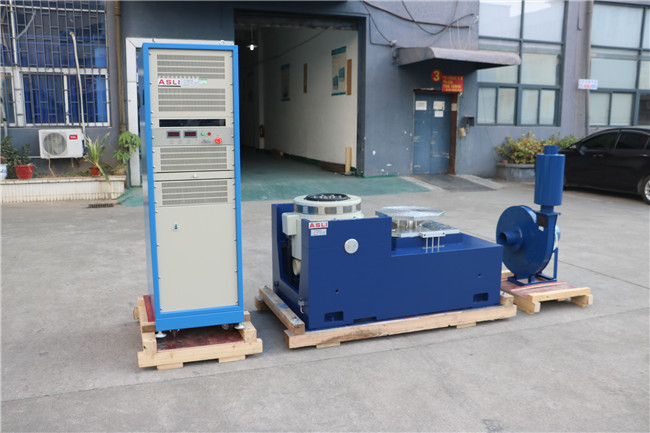

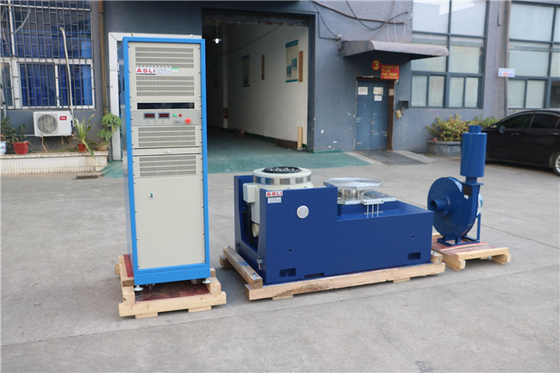

Photos pour référence :
Machine d'essai de vibrations 3 axes 6KN, vibrateur haute fréquence 50Hz
