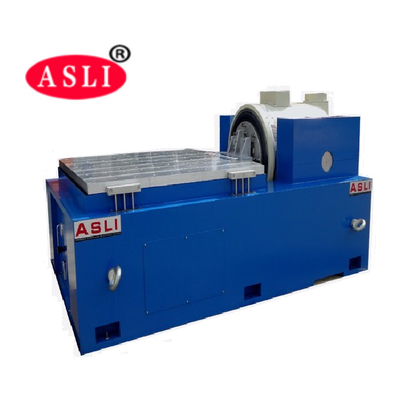

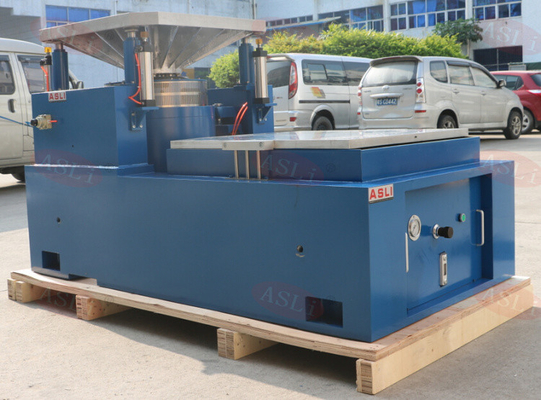

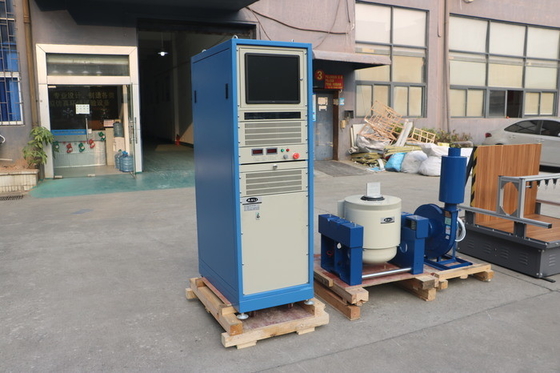

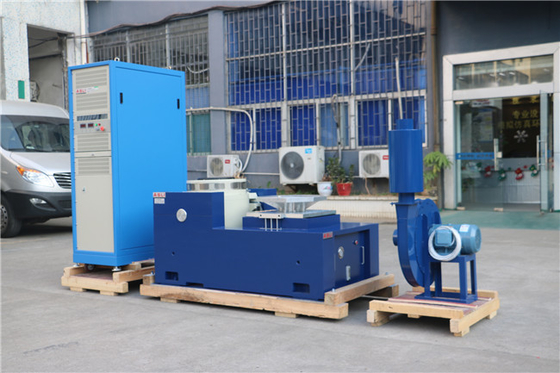

Équipement de test de vibration à refroidissement par air de 20KN avec table coulissante horizontale
Les générateurs de vibration électromagnétiques verticaux et horizontaux à haute fréquence pour les semi-conducteurs sont utilisés pour évaluer les fréquences de résonance des conceptions de produits et d'emballages et simuler les vibrations aléatoires qui se produisent dans la distribution ou dans l'environnement d'utilisation. Les machines sont simples à utiliser peuvent effectuer une large gamme de tests de vibration conformément aux spécifications gouvernementales, industrielles et corporatives.
1. Une structure combinée de chambre d'essai et de système de réfrigération avec une conception compacte et gracieuse ; console indépendante
2. Pour faciliter l'utilisation ; unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger
3. Contrôleur à écran tactile couleur LCD importé capable de contrôler automatiquement les programmes de température et d'humidité ;
4. Avec interface de télécommunication R232. Pour répondre aux demandes uniques des clients, les utilisateurs peuvent choisir parmi différents modèles de banc d'essai de vibration pour s'assurer qu'en plus d'un bon refroidissement
5. Système d'étanchéité à la chaleur et à l'air, ce banc de vibration bénéficiera également d'un effet remarquable de vibration mécanique
équipement de test de fiabilité, vibration de choc
Paramètres techniques :
| Force sinusoïdale nominale (N) | THV-408(A~F) |
| Dimension interne | L600×H850×P800(mm) |
| Dimension externe | L850×H1950×P2100(mm) |
| Plage de température | Basse température : (A : 25 °C ; B : 0 °C ; C : -20 °C ; D : -40 °C ; E : -60 °C ; F : -70 °C) Haute température : 100 °C (150 °C) |
| Plage d'humidité | 20 %~98 % HR (10 %-98 % HR / 5 %-98 % HR est une condition optionnelle spéciale, besoin d'un déshumidificateur) |
|
Précision analytique / Distribution température et humidité |
0,1 °C ; 0,1 % HR/±2,0 °C ; ±3,0 % HR |
|
Précision du contrôle de la température et de l'humidité |
±0,5 °C ; ±2,5 % HR |
|
Température Montée/Descente Taux de vitesse |
Température en hausse d'environ 0,1~3,0 °C/min / température en baisse d'environ 0,1~1,5 °C/min ; (Le taux de vitesse de descente min.1,5 °C/min est une condition optionnelle spéciale) |
|
Interne et Matériau externe |
Le matériau de la boîte intérieure est en acier inoxydable SUS 304#, celui de la boîte extérieure est en acier inoxydable ou en acier laminé à froid SEE avec revêtement de peinture. |
| Matériau d'isolation | Résistant aux températures élevées, haute densité, formiate de chlore, matériaux d'isolation en mousse d'acétum d'éthyle |
| Système de refroidissement | Refroidissement par air ou refroidissement par eau/compresseur à segment unique (-40 °C, compresseur à double segment -70 °C) |
| Dispositifs de protection |
Interrupteur sans fusible, interrupteur de protection contre les surcharges pour le compresseur, liquide de refroidissement haute et basse tension interrupteur de protection, interrupteur de protection contre l'humidité excessive et la température excessive, fusibles, système d'avertissement de défaut, protection d'avertissement de stockage court d'eau |
| Accessoires optionnels | Porte intérieure avec trou de fonctionnement (en option), enregistreur (en option), purificateur d'eau, déshumidificateur |
|
Vibration Équipement de test |
Choisissez le banc d'essai de vibration approprié en fonction des conditions d'essai du client, les paramètres techniques veuillez prendre les paramètres du testeur de vibration de type électrodynamique dans ce catalogue pour référence |
| AC380V 3 phases 5 lignes, 50/60HZ | Nom |
| Table de vibration d'emballage/Testeur de table de vibration pour pièces automobiles | Modèle | ||||||||
| Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (p-p)mm | Charge maximale (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) | ES-6 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6,5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | 1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de stade plus élevée. |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | 1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de stade plus élevée. |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de stade plus élevée. |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de stade plus élevée. |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | 1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de stade plus élevée. |
