Norme électrodynamique du système d'essai de vibration de Tableau du glissement 6KN IEC62133
Product Details
| Tableau de glissement: | 600*600mm | direction des vibrations: | Axe z |
|---|---|---|---|
| force vibratoire: | 6KN | norme d'essai: | IEC62133 |
| épreuve de choc: | demi-sinus, trapézoïdal, onde de dent de scie | bobine mobile: | 12 kg |
| Mettre en évidence |
Testeur de vibration de table de glissement de 6KN,Système d'essai de vibration électrodynamique,Équipement de table de vibration conforme à la norme IEC 62133 |
||
Product Description

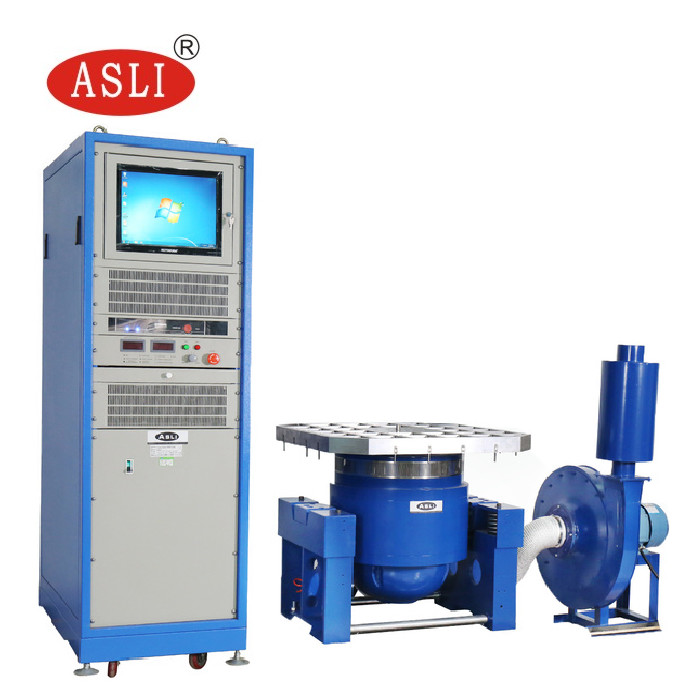

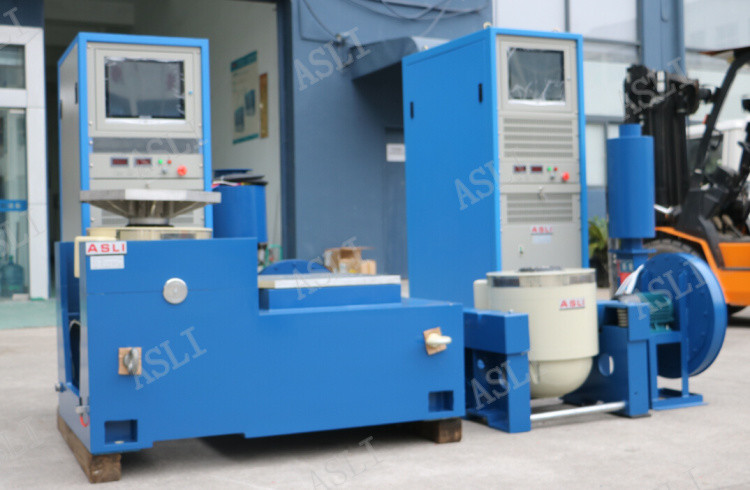

Le système de test de vibration à table coulissante électrodynamique 6KN est un testeur de vibration électrodynamique à haute fréquence conçu pour répondre aux exigences rigoureuses de la norme IEC62133 et d'autres normes de test internationales. Fabriqué pour la précision et la fiabilité, ce système intègre une table coulissante pour les tests de vibration horizontaux et est largement déployé dans les industries de la défense, de l'aérospatiale, des communications, de l'électronique et des appareils ménagers.
Pour des spécifications détaillées, veuillez vous référer au document téléchargeable : vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

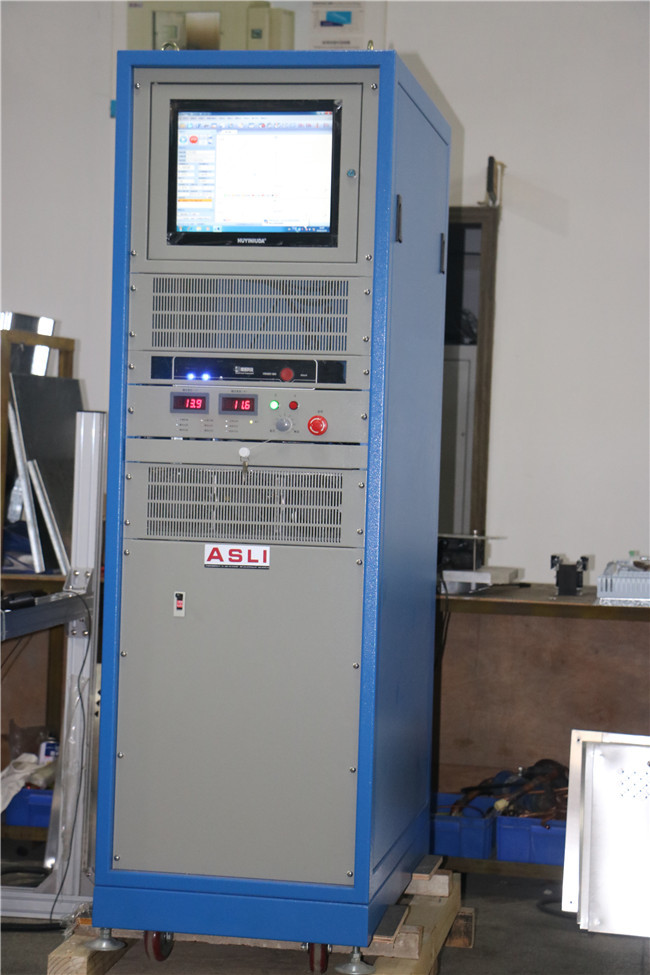

- Mode de réglage : Menu chinois et anglais, fonctionnement par ordinateur, systèmes de surveillance et de contrôle spécialisés ; les données de l'ensemble du processus peuvent être traitées et exportées.
- Fonctions d'affichage : Affichage dynamique des courbes de test, des données multicanaux et des lectures de données à l'écran.
- Enregistreur de courbes : Enregistrement en temps réel des données de test ; les données de test sont capturées automatiquement, et les résultats peuvent être stockés et imprimés.
| Modèle | Taille du plateau (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
Le testeur de vibration électrodynamique universel à haute fréquence effectue des tests de vibration sinusoïdale sur les axes X, Y et Z, ainsi que des tests de vibration aléatoire à large bande. Il prend également en charge les tests d'impulsion classiques (demi-sinusoïde, onde trapézoïdale, onde en dents de scie) et les tests de spectre de réponse aux chocs.
Ces systèmes sont largement utilisés dans les industries de la défense nationale, des armements, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
Si vous avez besoin de plus d'informations sur les secoueurs de vibration, n'hésitez pas à nous contacter.
