Le shaker à vibration électrodynamique effectue des vibrations aléatoires selon ASTM D4728
Les tests de vibration sont largement appliqués dans de nombreux domaines, allant de la carte de circuit imprimé, de l'avion, du navire, de la fusée, du missile, de l'automobile, des appareils électroménagers et d'autres produits industriels.
Applications:
Le prix de la machine de test de vibration électromagnétique est utilisé pour l'éducation, la recherche et les environnements de laboratoire.Adopté la structure de circuit double magnétique, les cercles d'action de squelettes auto-générés, le support aérien et les roulements à rouleaux et le guidage linéaire, l'isolation des trunnions, la technologie moderne avancée et la technologie spéciale, peuvent être complétés en X, Y,Z essai de vibration sinusoïdale à trois axes et essai de vibration aléatoire à large bande, à compléter par l'essai classique de spectre d'impulsion et de réaction aux chocs (half-sinus, trapézoïdal, onde de dent de scie).
Les spécifications:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Exigences d'essai:
1. IEC 62133
2. UL1642
3- Je suis désolée.3
4. GB31241
Caractéristiques de la table de secouage par vibration:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.

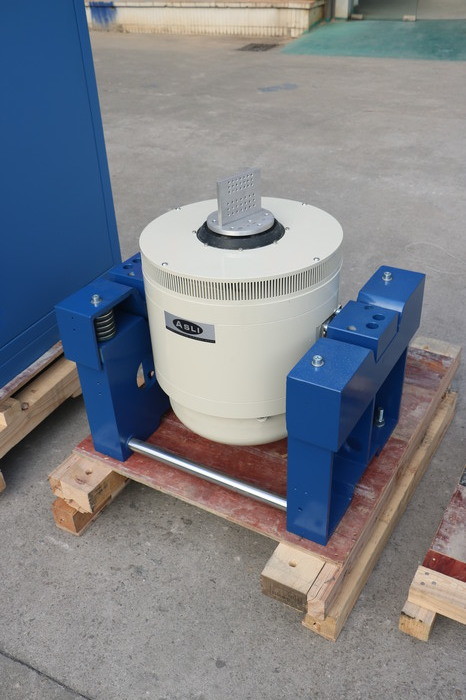

4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.
Machine d'essai des vibrations électromagnétiques:

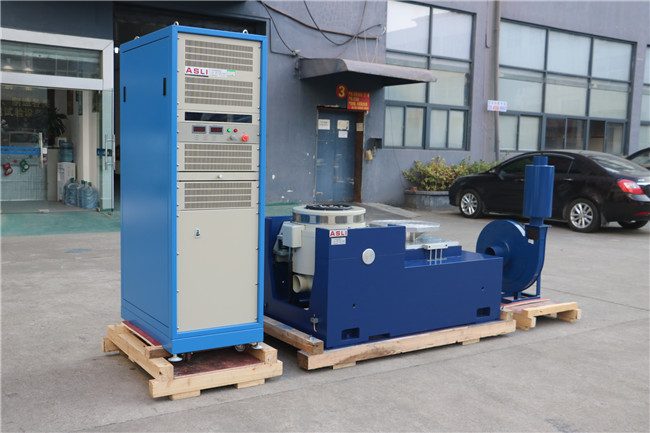

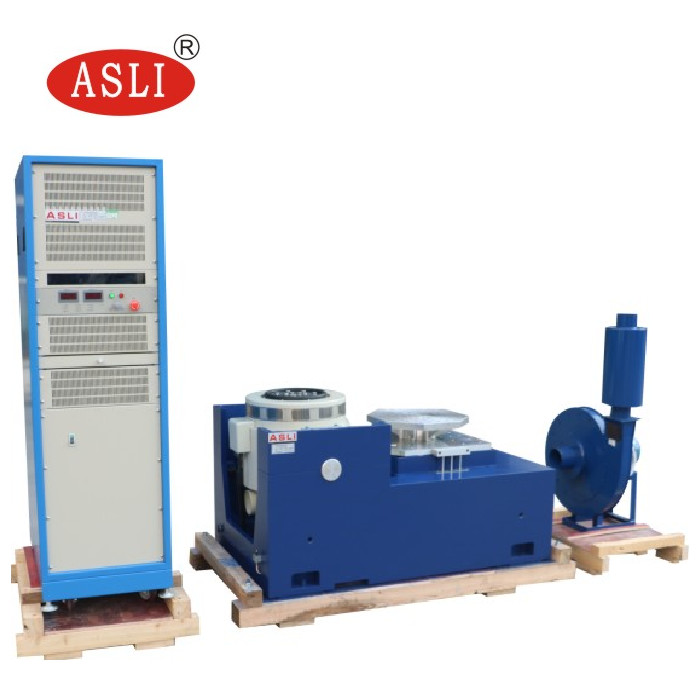

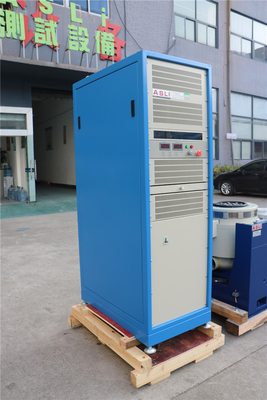

Banque d'essais de vibration, amplificateur de puissance, ventilateur de refroidissement, table de glissement, élargisseur vertical
