50000N vibration Shaker Machine, OIN 16750-3 Shaker Table Testing Equipment
Product Details
| force sinusoïdale: | 50000n | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Direction de vibration: | vibration verticale ou x, y, z | Accélération: | 100g |
| Fréquence: | 3 ~ 2700Hz | Pouvoir: | 380V 3 phase |
| Déplacement: | 51 mm | ||
| Mettre en évidence |
Machine de dispositif trembleur de vibration d'OIN 16750-3,machine de dispositif trembleur de la vibration 50000N,Essai de table de dispositif trembleur d'OIN 16750-3 |
||
Product Description

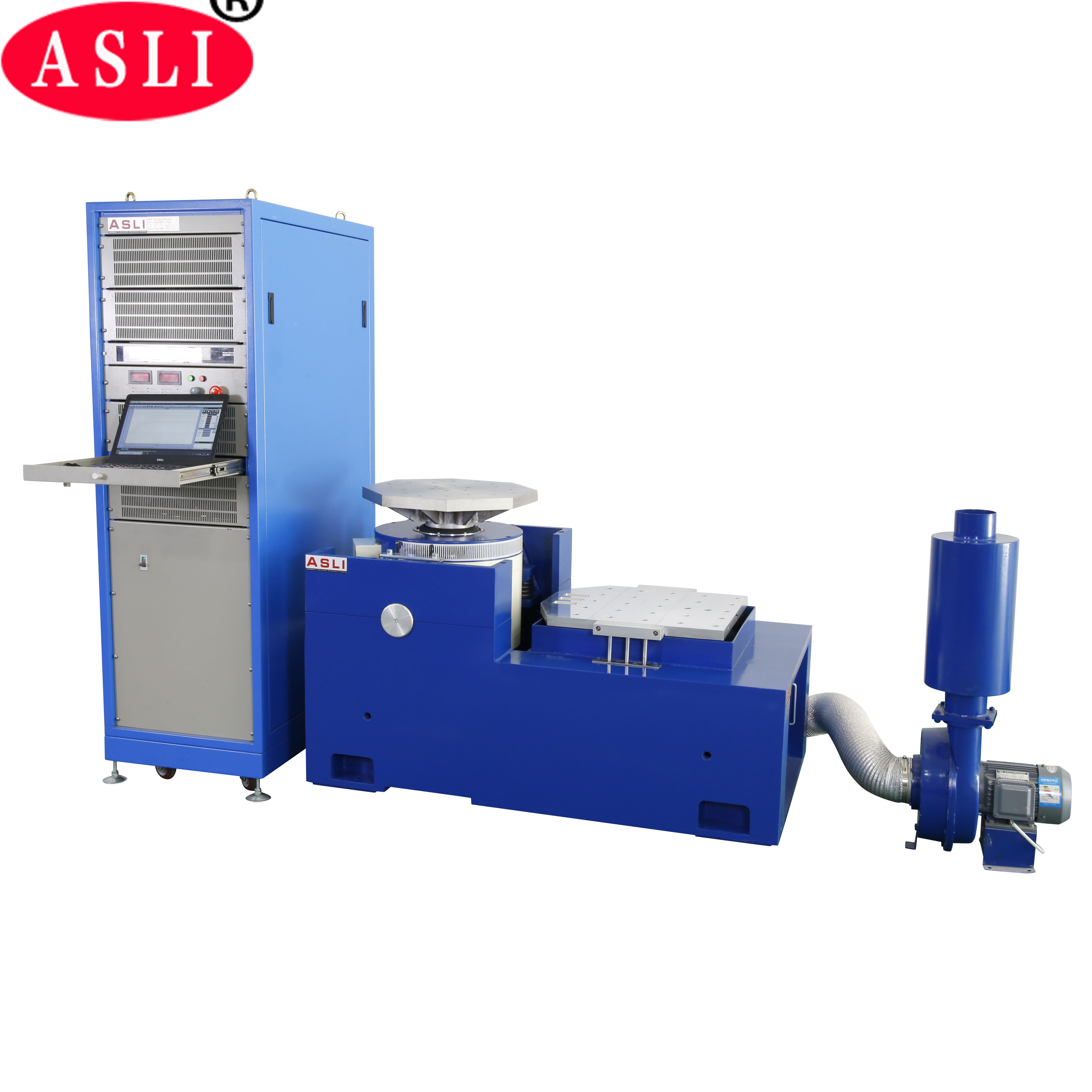

La machine à secouer par vibration 50000N est un système d'essai électrodynamique de vibration de haute performance conçu pour répondre aux exigences rigoureuses de l'ISO 16750-3.Il fournit des tests de vibration verticaux et horizontaux fiables pour un large éventail de, automobile, aérospatiale et électronique.
En tant que fabricant de produits de la série Electrodynamic High Frequency Vibration Tester et High Frequency Vibration Fatigue Tester,Nous utilisons des technologies avancées, y compris une structure de double circuit magnétique.Ces systèmes sont capables de compléter X, Y,essais de vibration sinusoïdale sur trois axes et Z, des tests de vibration aléatoires à large bande, et des tests d'impulsions classiques (onde semi-sinus, trapézoïdale, dent de scie) ainsi que des tests du spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon porteuse augmentent la capacité de la table de vibration et améliorent les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.

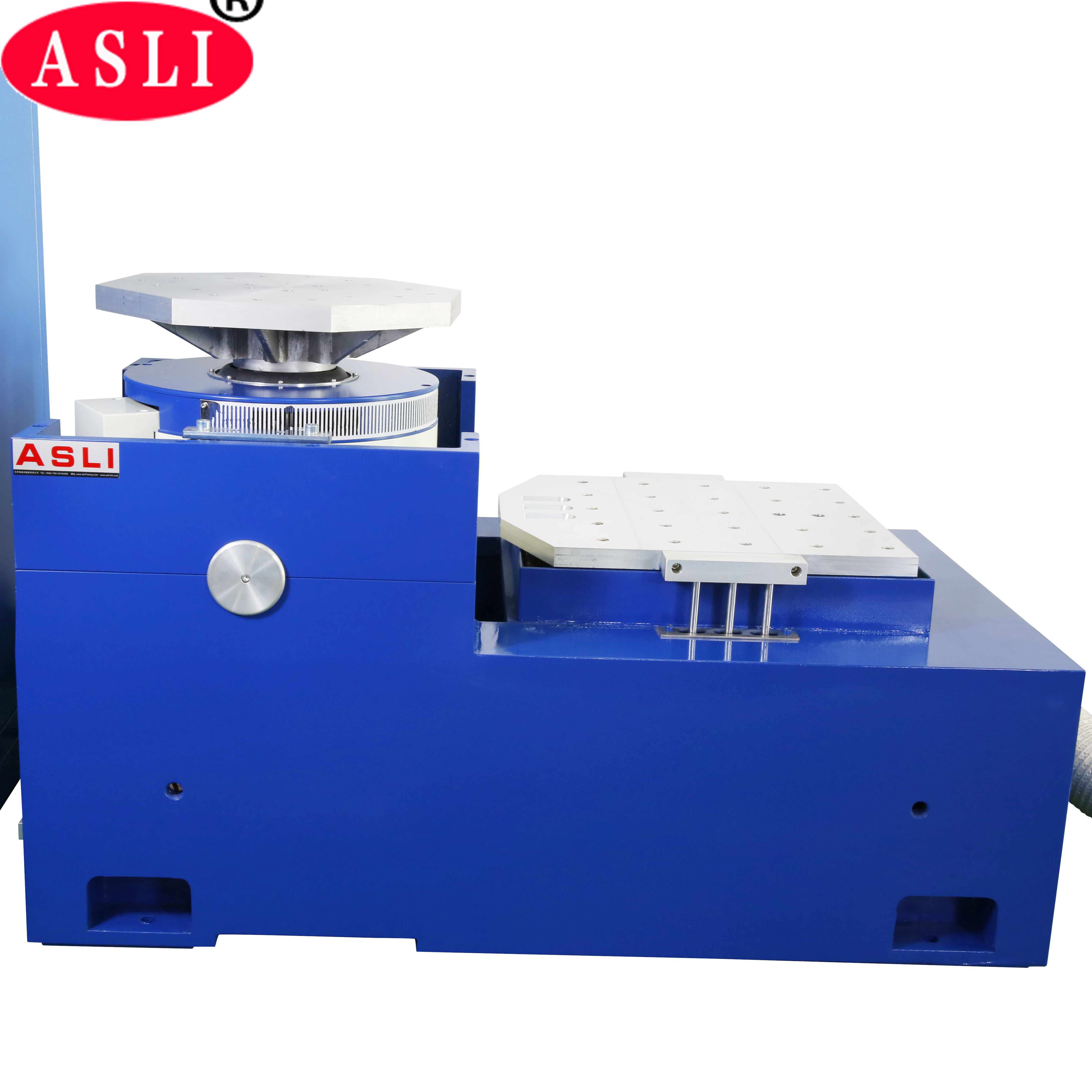

- Le banc horizontal et le banc de vibration sont un type intégral avec une structure parfaite, offrant une commodité pour l'installation et le réglage.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée avec une bonne structure et un fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 Pour les appareils électroniques Pour les appareils électroniques | 5 ¢ 800 5 ¢ 1100 5'1400 | 126 168 210 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances basées sur une structure parfaite,matériau de haute qualité, et une main-d'œuvre supérieure.
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banquet rond) | 220 | 350 | Φ1200 |
Si vous avez des questions sur le testeur de fatigue par vibration de la machine de test mécanique à haute fréquence électrodynamique, n'hésitez pas à nous contacter.
