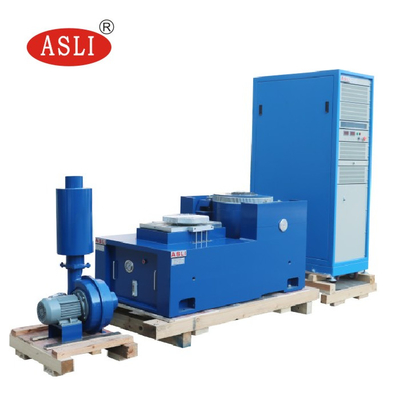

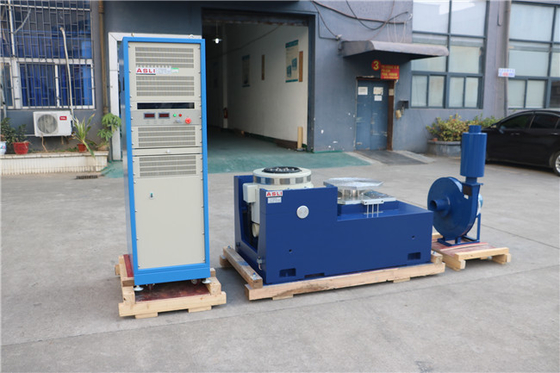

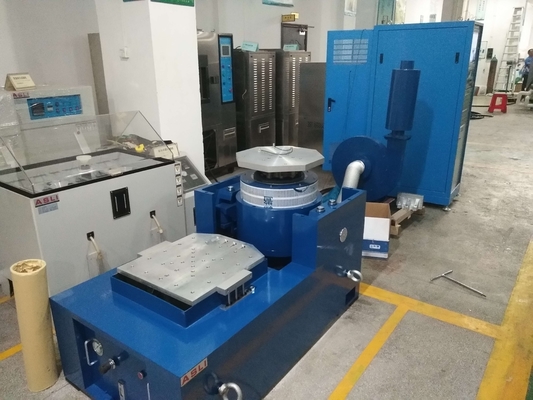

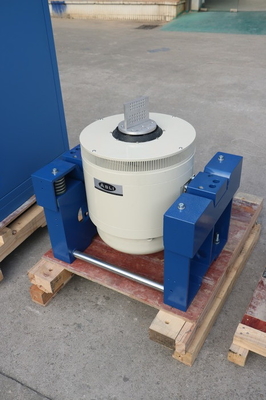

Système de shaker de vibrations SGS 1000kg.F, type haute fréquence
La table de vibration sinusoïdale et aléatoire / machine d'essai de direction de vibration à 3 axes simule une série de vibrations contrôlées (vagues océaniques, vent, tremblement de terre, pluie...), produites par la nature ou par l'homme. Les produits d'essai résistent au transport et à l'environnement vibratoire pendant toute leur durée de vie, ce qui permet de contrôler la qualité des produits et de concevoir les meilleurs produits. Il est largement appliqué à la défense nationale, à l'aviation, à l'aérospatiale, aux communications, à l'électronique, à l'automobile, aux appareils électroménagers, etc.
Caractéristiques
1. Armature légère, haute rigidité, fréquence de 4000 HZ.
2. Contrôle par ligne de connexion informatique, stockage immédiat des matériaux.
3. Affichage du graphique de contrôle.
4. Conception à faible résistance et à hautes performances, haute efficacité, faible coût.
5. Haute fiabilité, faible défaut.
| Machine d'essai de vibrations de type électrodynamique | |||
| Modèle | ES-3 | ES-6 | ES-10 |
| Force sinusoïdale nominale (N) | 2940 | 5880 | 9800 |
| Force aléatoire (N) | 2940 | 5880 | 9800 |
| Force de choc (bmx) | 5880 | 11760 | 19600 |
| Fréquence (Hz) | 5-3500 | 5-3000 | 5-3000 |
| Accélération maximale (m/s2)) | 980 | 980 | 1000 |
| Vitesse nominale (m/s) | 1.6 | 1.5 | 2.0 |
| Déplacement maximal (MMp-p) | 25 | 25 | 25 |
| Charge maximale (kg) | 120 | 200 | 120 |
| Puissance consommée (KVA) | 7.5 | 17 | 22 |

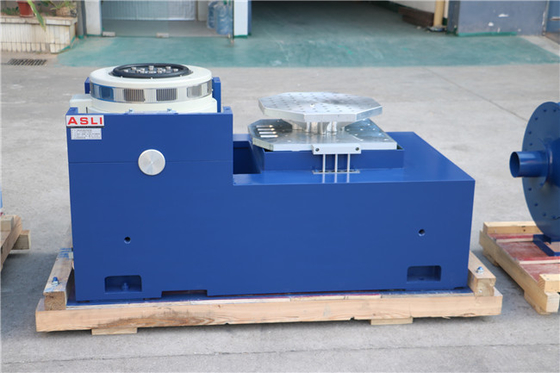

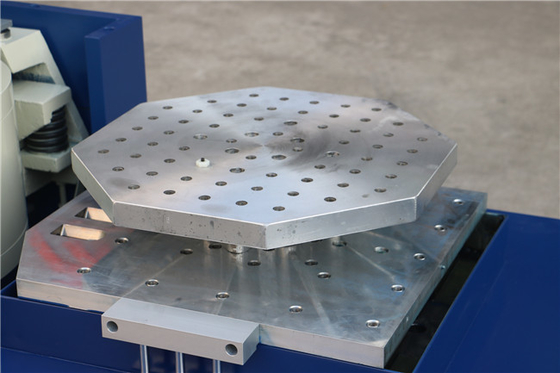

Caractéristiques du support horizontal :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de fonctionnement plus élevées, afin d'améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
Chenille à pression statique, en forme de V, avec capacité de résistance à la pente et au chargement partiel.
Pompe à huile intégrée, bonne structure et fonctionnement facile.
Paramètres techniques de l'extenseur horizontal :
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Si vous avez besoin de plus d'informations sur les systèmes d'essai de vibrations de type électromagnétique avec une accélération de 100g, n'hésitez pas à envoyer vos demandes.
