Mil DST 810G Shaker Laboratory Test Machine électrodynamique aléatoire
Détails du produit
| force vibratoire: | 20 Kn | direction des vibrations: | vibrations verticales + horizontales |
|---|---|---|---|
| Standard: | Mil DST 810G, MIL DST 810F | Max. Déplacement: | 51mm |
| Vitesse: | 1,8 m/s | Garantie gratuite: | 1 an ou plus |
| Mettre en évidence |
dispositif trembleur électrodynamique aléatoire,Dispositif trembleur électrodynamique du mil DST 810G,Machine d'essai en laboratoire du mil DST 810G |
||
Description du produit
Le shaker électrodynamique aléatoire MIL STD 810G est une machine d'essai de vibrations à haute fréquence conçue pour simuler des environnements de vibrations aléatoires à un prix abordable. Ses performances sont caractérisées par l'accélération maximale réalisable sur différentes fréquences, généralement représentée sur un graphique log-log où les restrictions de déplacement apparaissent comme une ligne droite avec une pente de 6 dB/octave.
Le niveau d'accélération maximal du vibreur électromagnétique est déterminé par le courant maximal et la charge appliquée. À basses fréquences, le déplacement de la partie mobile est restreint, empêchant l'accélération d'atteindre des niveaux élevés. La fréquence de résonance de l'élément mobile est réglée plus haut que la limite supérieure de la plage de fréquences pour assurer un fonctionnement stable.
| Modèle |
Nominal Sinus Force (N) |
Nominal Aléatoire Force (N) |
Fréquence Plage (Hz) |
Nominal Accélération (m/s²) |
Nominal Vitesse (m/s) |
Nominal Déplacement (p-p) mm |
Max. Charge (Kg) |
Mobile Bobine (Kg) |
Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- Système de suspension robuste et guidage de mouvement linéaire, offrant une forte capacité de charge, d'excellentes fonctions de guidage et une grande stabilité.
- Airbag de centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, offrant une forte capacité de charge et des performances parfaites en matière de variation d'amplitude.
- Commutation d'alimentation haute efficacité de classe D avec courant de crête 3-sigma, garantissant une faible consommation d'énergie et une distorsion harmonique minimale.
- Autodiagnostic rapide avec verrouillage de sécurité pour une fiabilité de sécurité élevée.
- Le dispositif d'isolation des chocs par airbag pour la plateforme de vibration élimine le besoin d'une fondation supplémentaire, offrant une reproduction parfaite des ondes vibratoires et une réduction de la transmission des vibrations.

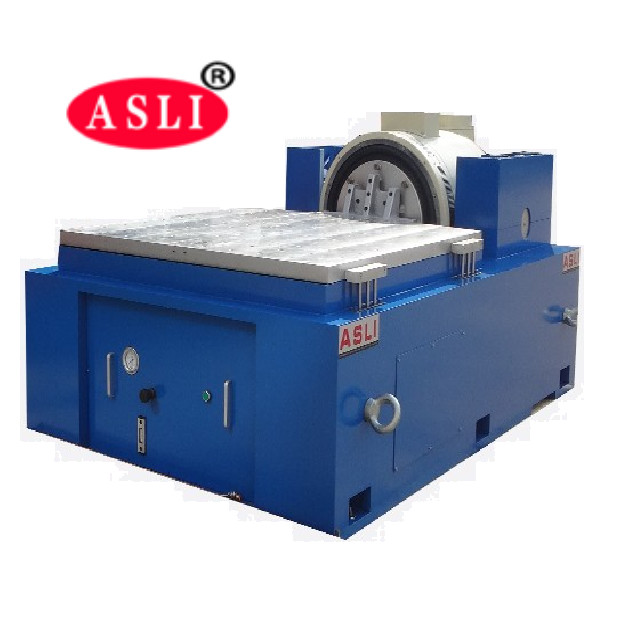

- Plateformes d'expansion horizontales et verticales disponibles pour différentes applications.
À compter de la date d'acceptation, l'équipement est entièrement gratuit pendant la période de garantie de 1 an. Cette garantie ne couvre pas les dommages causés par des catastrophes naturelles, une alimentation électrique anormale, une utilisation inappropriée ou un entretien inapproprié. L'acheteur doit se conformer aux conditions de garde, d'utilisation et aux règles d'installation.
En cas de défaillance due à un problème de qualité de fabrication de la chambre d'essai, le fournisseur enverra du personnel de maintenance pour effectuer une maintenance gratuite conformément au délai d'engagement de service après notification.
Une formation sur site peut être dispensée conformément aux exigences du contrat lors de l'installation et de la mise en service de l'équipement pour l'utilisateur et de sa mise en service.
FAQ :
Q1 : Qu'est-ce qu'un shaker de vibrations électrodynamique ?
RÉ : Un shaker de vibrations électrodynamique est un système d'essai utilisé pour simuler les conditions de vibrations que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?
RÉ : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibrations.
Q3 : Quels tests de vibrations le shaker peut-il effectuer ?
RÉ : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibrations programmables.
Q4 : Quelle est la fréquence de test maximale ?
RÉ : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de shakers sont disponibles pour différentes exigences de fréquence. Veuillez fournir votre plage de fréquences requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de shaker ?
RÉ : Les principaux facteurs comprennent :
- Poids maximal de l'échantillon
- Dimensions de l'échantillon
- Direction de vibration requise
- Plage de fréquences
- Accélération maximale
- Déplacement
- Norme de test de vibration requise
Sur la base de ces paramètres, nous pouvons recommander un système de shaker approprié.
Q6 : Le shaker peut-il effectuer des vibrations verticales et horizontales ?
RÉ : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibrations aléatoires ?
RÉ : Oui. Un contrôleur de vibrations approprié peut être configuré pour les tests de vibrations aléatoires, y compris les profils de test basés sur la PSD.
Q8 : Peut-il effectuer des tests de choc ?
RÉ : Oui, à condition que le système de shaker sélectionné ait une capacité de force, de déplacement et d'accélération suffisante pour le profil de choc requis.
Un shaker de vibrations électrodynamique offre plusieurs avantages pour les tests de vibrations à haute fréquence :
- Large plage de fréquences : Convient aux tests de vibrations à basse et haute fréquences, en particulier pour les composants électroniques et automobiles.
- Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
- Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de commande, ce qui le rend adapté aux tests de vibrations par balayage.
- Sortie de vibration stable : Le contrôle en boucle fermée permet de maintenir des niveaux de vibration stables tout au long du test.
- Tests programmables : Les paramètres de test tels que la plage de fréquences, la vitesse de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
- Convient aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
- Haute automatisation : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant l'efficacité et la répétabilité des tests.
Points forts du produit
Agitateur électrodynamique aléatoire 20KN conforme à MIL STD 810G/F avec vibration verticale+horizontale, déplacement de 51 mm, vitesse de 1,8 m/s. Comprend une suspension robuste, une isolation des airbags, une efficacité énergétique de classe D et un verrouillage de sécurité par autodiagnostic. Garantie 1 an, formation sur site, options d'extension personnalisées.
