système de test électrodynamique de vibration de 3000Hz 10KN pour le laboratoire
Product Details
| Application: | matériel, pièces automobiles, emballage, produits ménagers | Tension: | 380V |
|---|---|---|---|
| Service après-vente assuré: | Support technique vidéo, support en ligne, ingénieurs disponibles pour entretenir les machines à l&# | Garantie: | 1 an |
| Industries applicables: | industrie de l'armement, civil, appareils électroniques, automobile, pièces détachées, électroni | Nom du produit: | système d'essai de vibration |
| Force du secoueur: | 10KN | Convient pour: | Chargement maximum d'éléments de test de 100 kg |
| Gamme de fréquences: | 3 ~ 3500HZ | Déplacement: | 51mm |
| Mettre en évidence |
Système de test électrodynamique de la vibration 10KN,système de test électrodynamique de la vibration 3000Hz,équipement de test du laboratoire 3000Hz |
||
Product Description

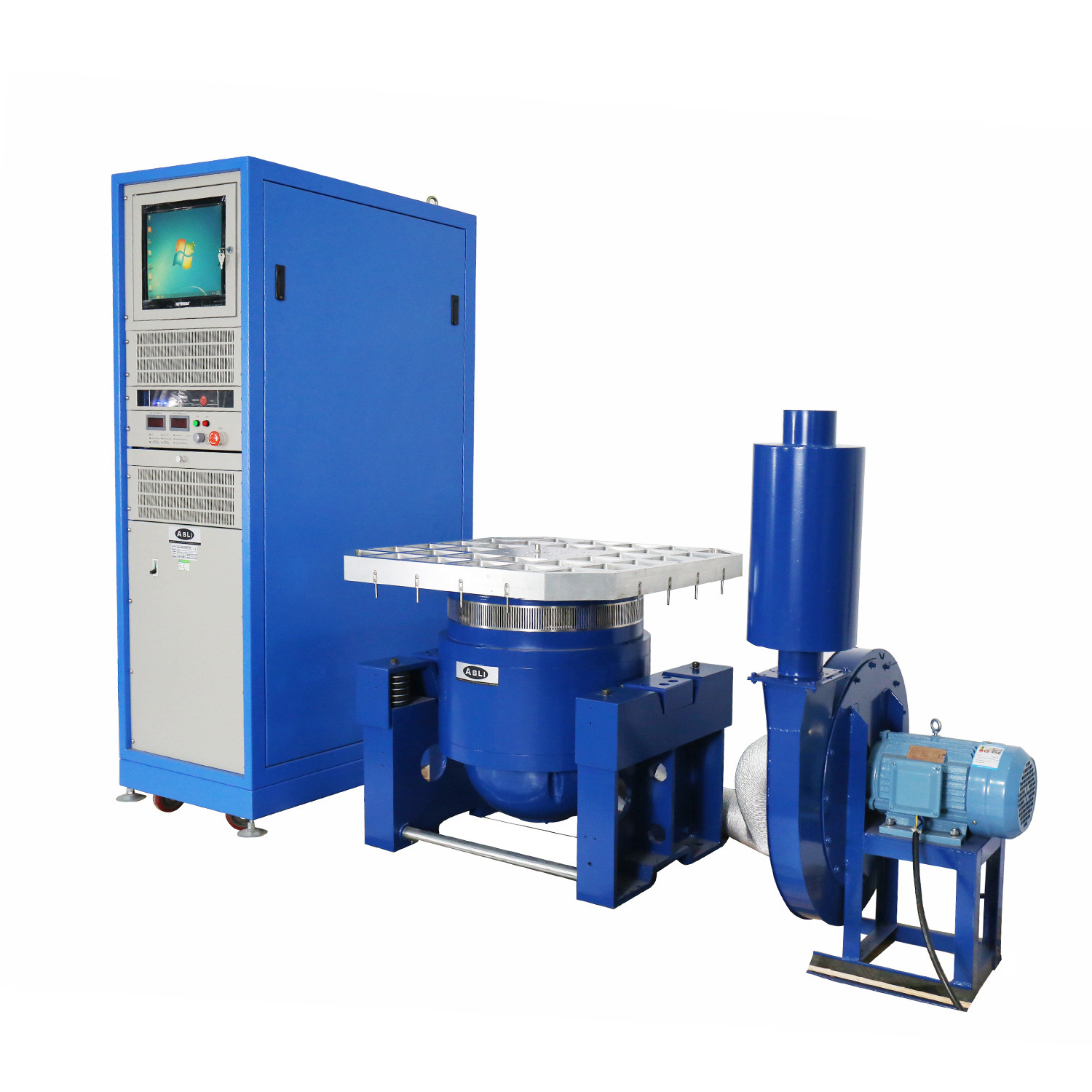

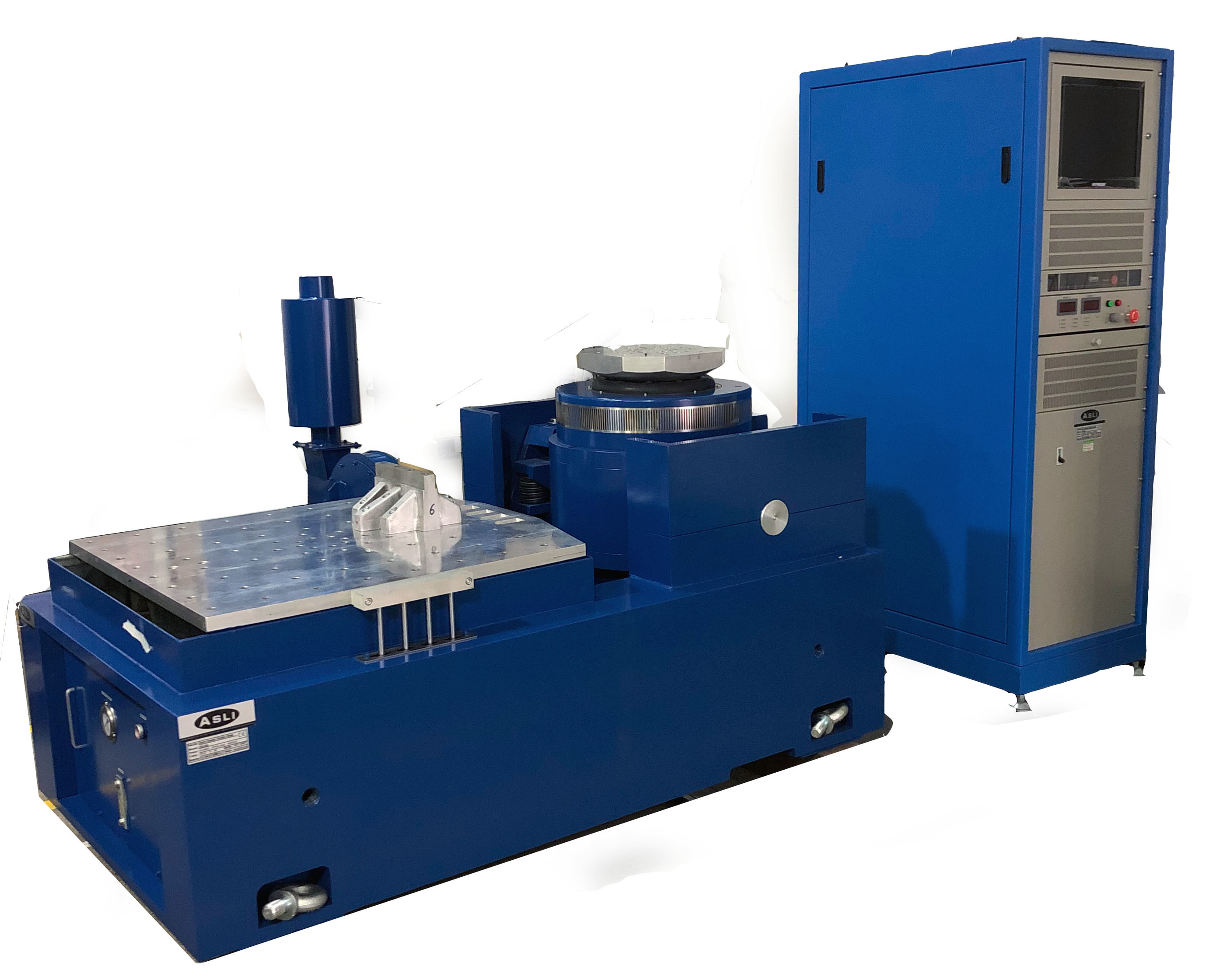

L'ES-10 est un système de test de vibration électrodynamique de haute performance délivrant une force sinusoïdale de 10 kN, un déplacement de 51 mm de pic à pic et une plage de fréquences de 3 ‰ 3500 Hz.Conçu pour l'ISTA et les essais en laboratoire, il prend en charge à la fois les configurations verticales et horizontales des vibrateurs.
Pour nous aider à recommander le système d'essai de vibration le plus approprié pour votre application, veuillez préparer les informations suivantes et les inclure dans votre demande:
- Description du spécimen
- Masse d'essai de l'échantillon
- Dimensions du spécimen
- Profil d'essai (le cas échéant)
- Accélération maximale de l'essai
- Essai dans les directions X, Y, Z ou seulement dans la direction Z
| Paramètre | Unité | Valeur |
|---|---|---|
| Modèle de système | Je ne sais pas. | Le numéro ES-10 |
| Plage de fréquences | Hz | 3 ¢3500 |
| Force nominale | N | 10000 |
| Force nominale Random | N | 20000 |
| Force nominale | N | 20000 |
| Accélération maximale | M/s2 | 1000 |
| Accélération maximale | M/s2 rms | 1000 |
| Accélération maximale | M/s2 | 2000 |
| Vélosité maximale | m/s | 1.8 |
| Vitesse maximale | m/s | 1.8 |
| Le déplacement maximal (p-p) | mm | 51 |
| Masse de la bobine de déplacement | en kg | 12 |
| Dimension de la bobine en mouvement | mm | Le jour 240 |
| Charge maximale | en kg | 270 |
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Max. Chargement (kg) | Coils de déplacement (kg) | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

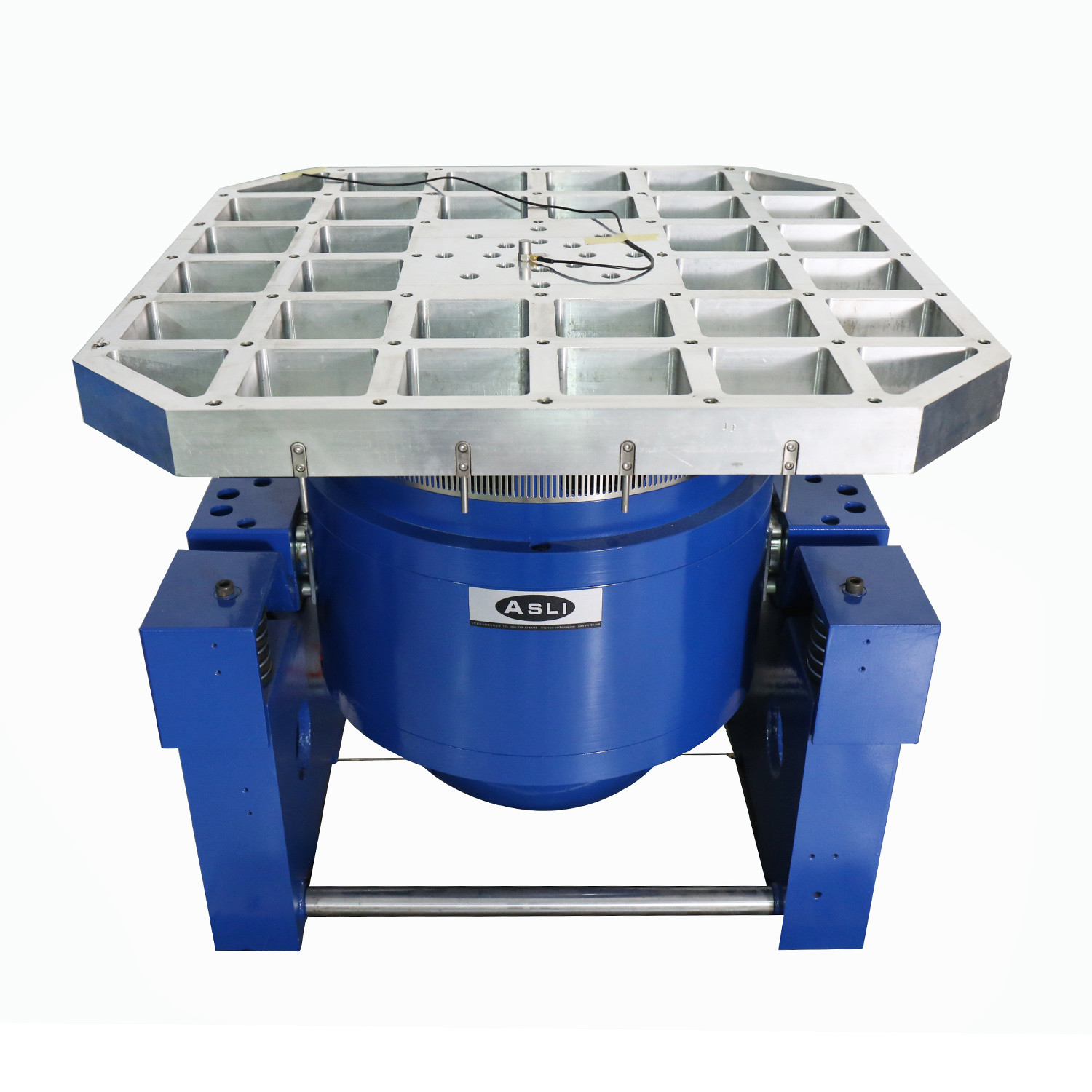

- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux rocker rod sont des roulements composites droits et orientés vers l'importation, orientation de rigidité du corps, capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
- La technologie avancée se déplace autour du système pour assurer un cercle dynamique de haute fiabilité.

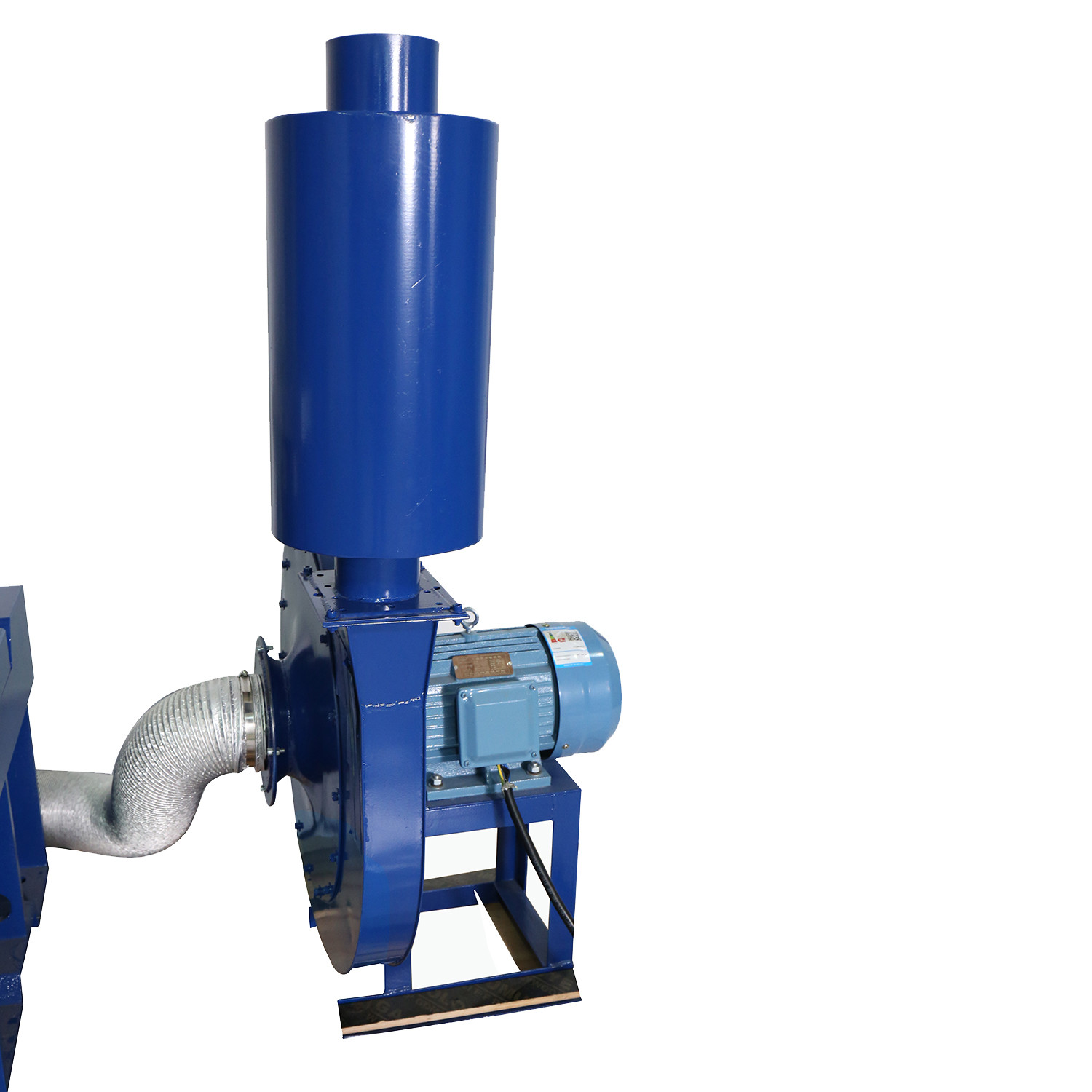

- Une nouvelle conception des conduits et un effet de refroidissement amélioré.
- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Bienvenue à nous contacter pour plus d'informations et des solutions sur mesure.
