vibration de Tableau du glissement 6000N examinant, dispositif trembleur 1000m/S2 électrodynamique
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,6 m / s |
|---|---|---|---|
| Déplacement: | 25 mm | Fréquence: | 3 ~ 3500Hz |
| chargement: | 180 kg | Accélération: | 100g |
| armature: | 230 mm | ||
| Mettre en évidence |
essai de vibration de table du glissement 6000N,essai de vibration de table du glissement 1000m/s2,dispositif trembleur 1000m/s2 électrodynamique |
||
Product Description

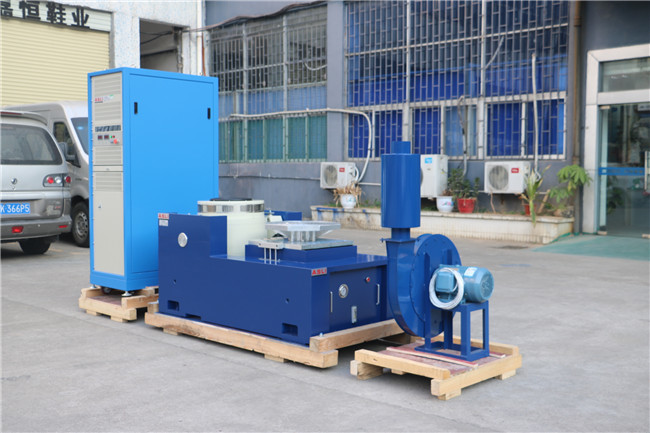

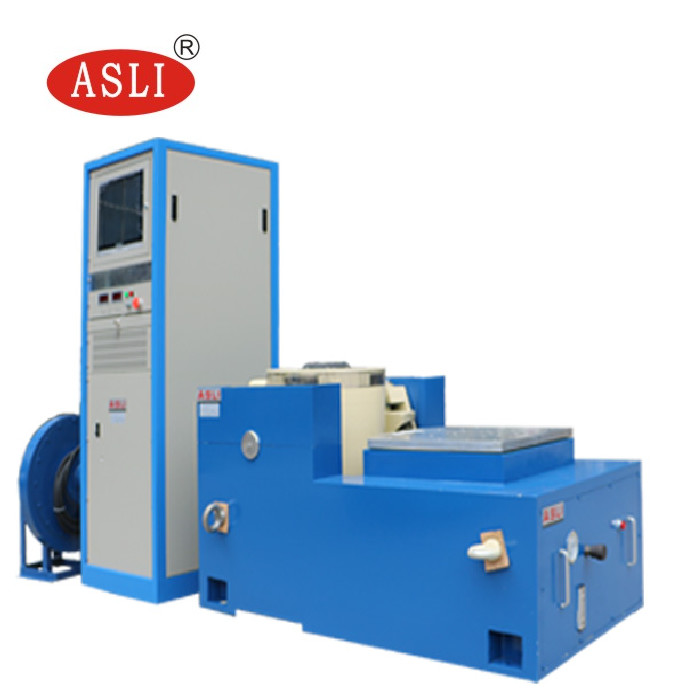

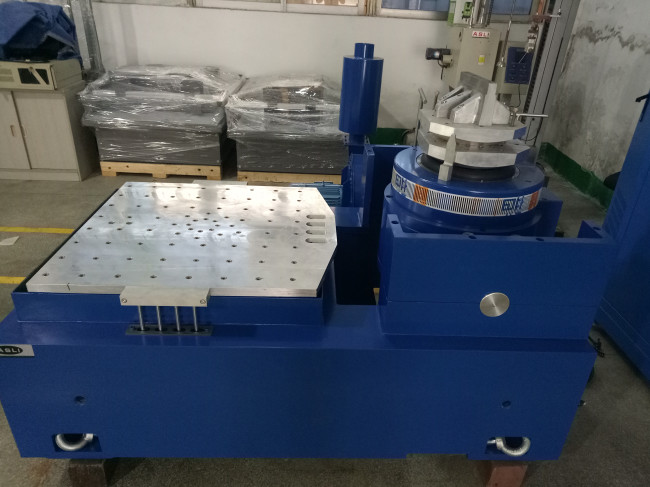

Le système de test de vibration à table glissante 6000N est un vibreur électrodynamique haute fréquence conçu pour des tests de vibration verticaux précis. Il intègre une ingénierie avancée — y compris une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux avec guidage linéaire et une isolation de tourillon — pour offrir des performances fiables dans les modes de test de vibration sinusoïdale, aléatoire et de choc.
Ce système prend en charge les tests de vibration sinusoïdale sur trois axes X, Y et Z ainsi que les tests de vibration aléatoire à large bande. Il est également capable de tests d'impulsion demi-sinusoïdale classique et de spectre de réponse aux chocs (SRS). Il est largement déployé dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Force nominale: Force sinusoïdale 6000N; Force aléatoire 6000N; Force de choc 12000N
- Plage de fréquences: 5 Hz à 3500 Hz — prend en charge les modes fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire et choc
- Mode de balayage de fréquence: Linéaire, logarithmique, balayage aller-retour, fréquence fixe
- Nombre de balayages de fréquence: 1 à 32767
- Temps de balayage de fréquence: Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
- Accélération max.: 1000 m/s² (sans charge)
- Charge max.: 180 kg
- Déplacement max.: 25 mm p-p (sans charge), double pic
- Déplacement d'impact: 25 mm
- Poids de la bobine mobile: 6,5 kg
- Directions de vibration: Vertical
- Onde de vibration: Sinusoïdale, aléatoire, choc
- Diamètre de la bobine mobile: Φ230 mm
- Dimensions du système de vibration (mm): L850 × H750 × P550 mm
- Poids du système de vibration: 590 kg
- Générateur de vibration — 1 jeu
- Contrôleur de vibration — 1 jeu
- Chambre de connexion de communication — 1 jeu
- Amplificateur de puissance DA-6 — 1 jeu
- Puissance d'excitation — 1 pc
- Logiciel de pilotage — 1 jeu
- Système de refroidissement — 1 jeu
- Ordinateur industriel — 1 jeu
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (kg) | Bobine mobile (kg) | Dimensions de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Remarque : Le modèle ES-6 est la configuration présentée pour cette fiche produit. D'autres modèles sont disponibles pour des exigences de force plus élevées.
- Squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de tige de culbuteur avec une rigidité composite orientée vers l'intérieur et droite pour une capacité de charge excentrique améliorée.
- Fondation d'isolation de tourillon dédiée à l'isolation des vibrations, avec une installation mobile pratique.
- La technologie avancée du système mobile assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du roulement réduisent le gonflement, augmentent la capacité de charge du roulement de la table de vibration et améliorent les performances à basse fréquence.
Product Highlights
L'agitateur électrodynamique 6 000 N avec table coulissante offre une accélération de 1 000 m/s², une fréquence de 3 à 3 500 Hz, une charge de 180 kg. Comprend un double circuit magnétique, une suspension pneumatique et un guidage à rouleaux pour des tests fiables sur les axes sinusoïdaux, aléatoires et de choc des axes X/Y/Z. Idéal pour la qualification des vibrations dans l’aérospatiale, la défense et l’électronique.
