270kg chargeant 1000kg. Vibration de sinus de F examinant la machine électrodynamique
Product Details
| force sinusoïdale: | 10000N | Vitesse: | 1,8 m/s |
|---|---|---|---|
| Déplacement: | 51mm | Fréquence: | 3 ~ 3000 Hz |
| chargement: | 270 kg ou plus | accélération: | 100G |
| armature: | 240mm | ||
| Mettre en évidence |
essai de vibration du sinus 1000kg.f,essai de vibration de sinus du chargement 270kg,machine électrodynamique de la vibration 1000kg.f |
||
Product Description

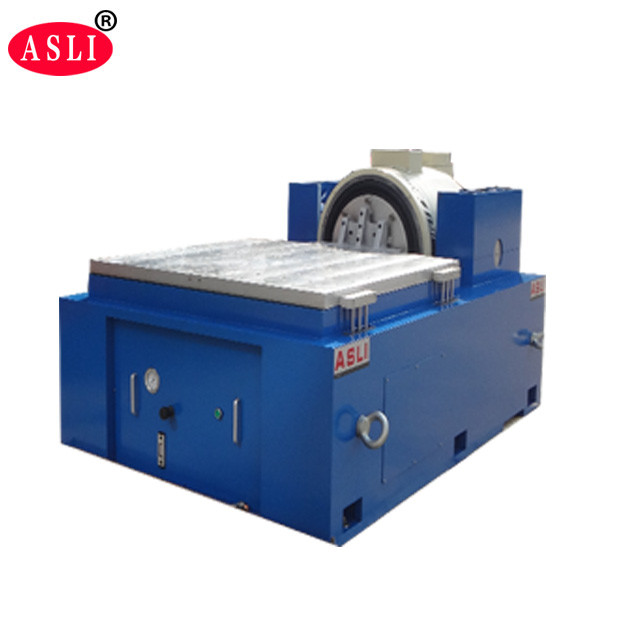

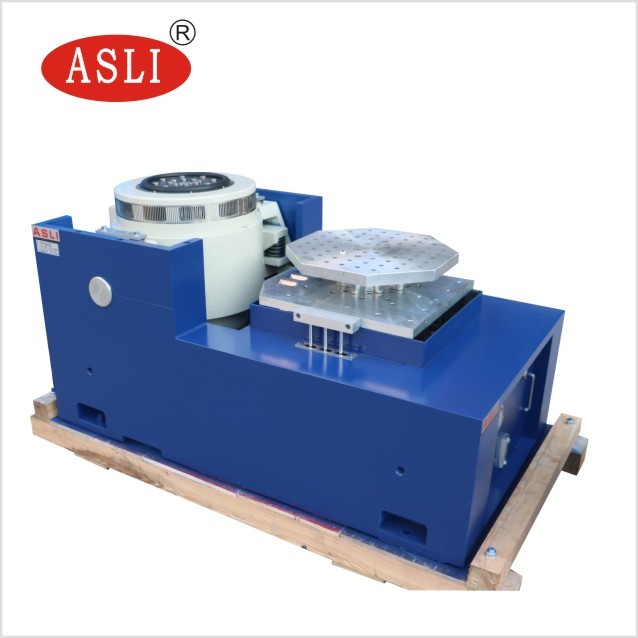

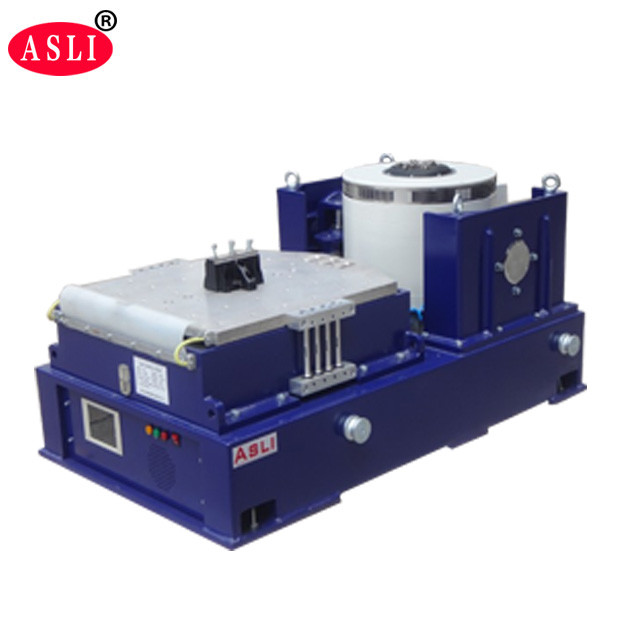

La machine électrodynamique de test des vibrations sinusoïdes de charge de 270 kg est un système de test des vibrations à haute fréquence équipé d'une table en alliage de magnésium.Il est conçu pour la simulation de vibrations de précision dans un large éventail d'applications industrielles et scientifiques.
Ce vibrateur électrodynamique adopte des technologies modernes avancées, y compris une structure à double circuit magnétique, des cercles d'action auto-générés, un support aérien,roulements à rouleaux et guidage linéaireIl est capable d'effectuer des tests de vibration sinusoïdale à trois axes X, Y et Z, des tests de vibration aléatoire à large bande,et les tests classiques (à demi-sinus) du spectre d'impulsion et de réaction aux chocs.
Il est largement utilisé dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils électroménagers.
- Force nominale:Force sinusoïdale 10000N; force aléatoire 10000N; force de choc 20000N
- Plage de fréquence:3 Hz à 3000 Hz
- Mode de balayage à fréquence:Linear, logarithmique, balayage avant et arrière, fréquence fixe
- Temps de balayage en fréquence:1 à 32767
- Temps de balayage à fréquence:Fréquence fixe / unique 1 ‰ 3600 min; des courbes de fréquence de balayage peuvent être affichées
- Accélération maximale:1000 m/s2 (sans charge)
- Max. vitesse:10,8 m/s
- Max. déplacement:51 mm p-p (sans charge), double sommet
- Le déplacement d'impact51 mm
- Poids de la bobine de déplacement:14 kg ou plus
- Vague de vibration:Sine, aléatoire, choc
- Diamètre de la bobine en mouvement:Φ240 mm
- Dimensions du système de vibration:Le nombre de points de contact doit être le même que le nombre de points de contact.
- Poids du système de vibration:960 kg

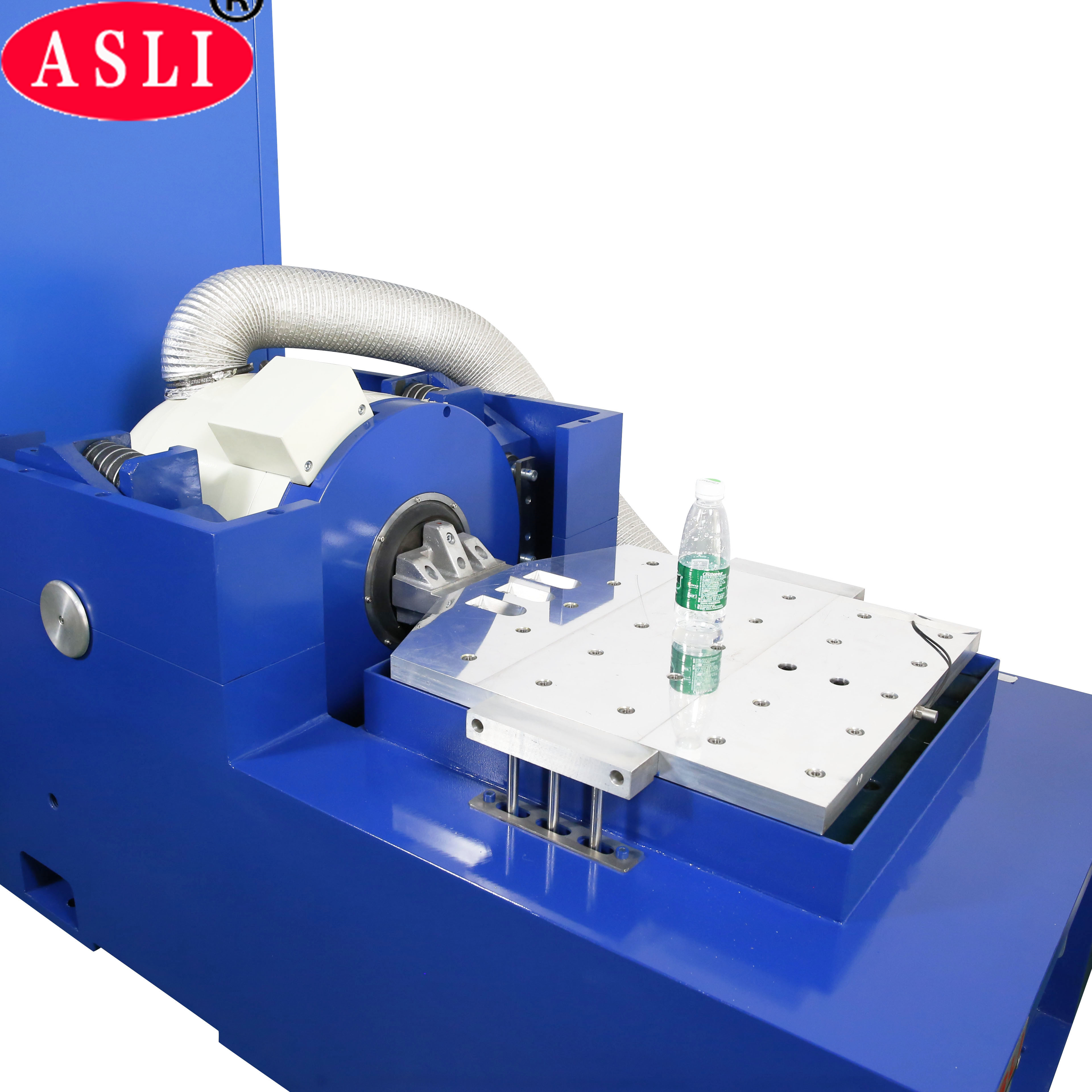

- Inclure les accessoires:Extenseur vertical de 600 mm × 600 mm et table de glissement horizontale de 600 mm × 600 mm
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Max. Chargement (kg) | Coils de déplacement (kg) | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
La ligne surlignée (ES-10) représente la configuration spécifiée pour cette liste de produits.
- Générateur de vibrations 1 jeu
- Régulateur de vibration 1 jeu
- Chambre de connexion de communication 1 ensemble
- Amplificateur de puissance DA-10 ¢ 1 ensemble
- Puissance d'excitation 1 pc
- Logiciel de pilotage 1 jeu
- Système de refroidissement 1 jeu
- L'ordinateur industriel 1 jeu
- Imprimante à couleur 1 jeu (facultatif)
- Capteur d'accélération (y compris la ligne de sortie) 1 pc
- Équipement de vibration 1 ensemble (facultatif, selon l'échantillon d'essai)
Le contrôleur de vibration est la dernière conception de notre société, adoptant une architecture de système distribué de pointe au niveau international.Son noyau est le dernier processeur haute vitesse à virgule flottante de 32 bits de la série TMS320 de TI. Les rapports de test sont générés automatiquement au format Word. Pendant ou après le test, le rapport peut être édité puis généré automatiquement ou manuellement.
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- La technologie avancée du système en mouvement assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement avec effet de petit ballon, augmentant la capacité de roulement de la table de vibration et améliorant les performances à basse fréquence.
Product Highlights
L'agitateur électrodynamique ES-10 offre une force sinusoïdale de 10 000 N, 3 à 3 000 Hz, une charge utile de 270 kg, une accélération de 100 g et un déplacement de 51 mm. Comprend un double circuit magnétique, une armature en alliage de magnésium et un refroidissement par air pour des tests fiables de sinus X/Y/Z, aléatoires et de choc.
