Tableau des vibrations Instruments professionnels pour les pièces automobiles et contrôle général de la qualité
Application du projet
Le vibrateur à haute fréquence a adopté la "structure de circuit double magnétique", les "cercles d'action de squelette auto-générés", le "support aérien" et les "roulants à rouleaux et guidage linéaire","isolation par trunnion" technologie moderne avancée et technologie spéciale, peut être complétée par un test de vibration sinusoïdale à trois axes X, Y et Z et par des tests de vibration aléatoire à large bande, à compléter par le test classique (demi-sinus) de l'impulsion et du spectre de réponse aux chocs.Il est largement utilisé dans la défense nationale., les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et autres domaines.

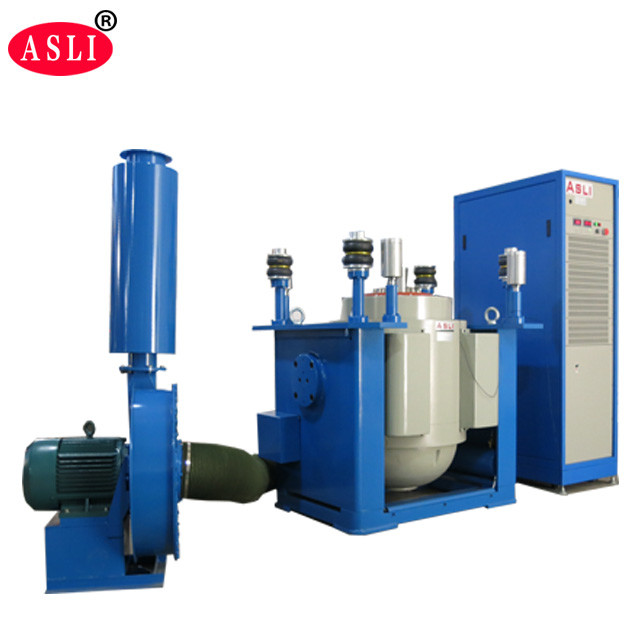

À propos du système de vibration
(1) Structure de circuit magnétique double pour assurer une intensité de champ magnétique élevée et réduire les fuites de flux;
Une structure spéciale de dégaussage peut réduire les fuites de flux à moins de 1 mt
(2) ressorts de type U, rouleaux et roulements linéaires pour une forte résistance à la charge de déviation
(3) Les ressorts d'air sont utilisés pour l'isolation des vibrations; Les systèmes de vibration fonctionnent de façon stable même avec une charge importante;
pas besoin de fondation spéciale
(4) Des dispositifs de protection sont prévus pour les surchauffeurs, les surchargeurs, les surcourants, les surtensions et les surtensions.
un déplacement excessif du testeur de vibrations;
les dispositifs de protection du réseau électrique contre les surtensions, les sous-tensions et les phases manquantes;
Le moteur,limiteur de courant, démarrage en douceur, sur-température, court-courant, protection contre les défauts du module
(5) Peut effectuer des essais sinusoïdaux, aléatoires, d' impact environnemental
(6) Ce système a peu besoin de fluctuations de tension, ≤ ± 10% est acceptable
(7) Ce système a peu de besoins en résistance de mise à la terre, ≤4Ω est acceptable
(8) Haute fiabilité, particulièrement adaptée au fonctionnement à long terme
(1) Force nominale: force sinusoïdale 10000 N; force aléatoire 10000 N; force de choc 20000 N;
(2) Plage de fréquences:3 Hz à 3000 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: de 1 à 32767
(5) Temps de balayage par fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage par fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2(pas de charge)
(7) Vitesse maximale: 1,8/s
(8) Maximum de déplacement: 51 mmp-p (sans charge), double pic
(9)Déplacement d'impact: 51 mm
(10)Poids de la bobine en mouvement:14kg
(12) Vague de vibration: sinus, aléatoire, choc
(13)Diamètre de la bobine en mouvement: Φ240 mm
(14)Dimension du système de vibration: W1060xH750xD845 mm
(15) Poids du système de vibration: 960 kg

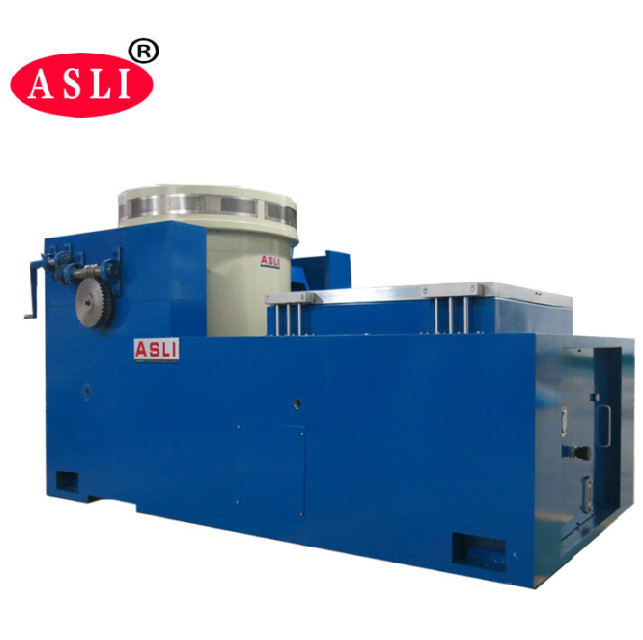

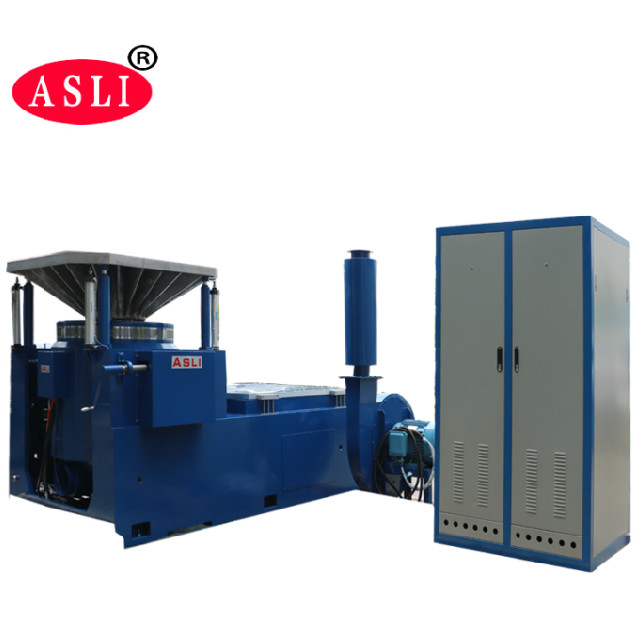

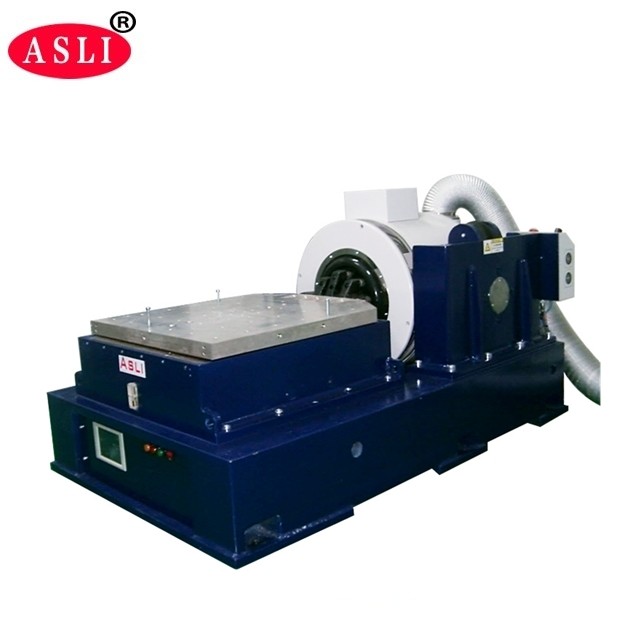

(16) Expansion verticale de 600 mm*600 mm et table de glissement horizontale de 600*600 mm
Paramètres techniques:
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

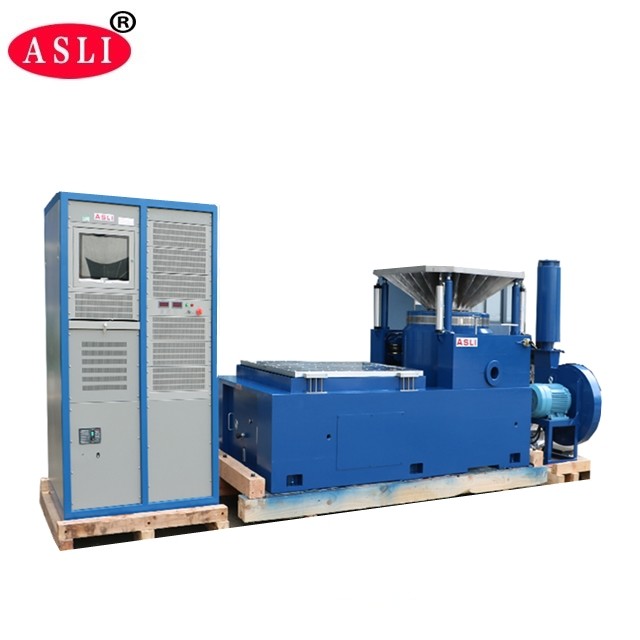

(1) Générateur de vibrations 1 jeu
(2) Régulateur de vibrations 1 jeu
(3) Chambre de connexion de communication 1 mise en place
(4) Amplificateur de puissance DA-10 1 jeu
(5) Puissance d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
(10) Imprimante couleur 1 jeu ((optionnel)
(11) Capteur d'accélération (y compris la ligne de sortie) 1 pc
(12) Fixe de vibration 1 jeu (facultatif, selon l'échantillon d'essai)
Contrôleur de vibration numérique
Le contrôleur de vibration est le dernier design de notre société.
qui adopte le système international avancé distribué
architecture, et son noyau est la dernière série TMS320
Processeur à haute vitesse à virgule flottante de 32 bits de TI
Le rapport d'essai est généré automatiquement dans
Microsoft Word. Pendant ou après le test, le
le rapport d'essai peut être édité, puis généré
automatiquement ou manuellement.
