machine d'essai de vibration de champ du sinus 380V, dispositif d'essai de vibration 3KN
Product Details
| force sinusoïdale: | 3000N | Vitesse: | 1,6 m / s |
|---|---|---|---|
| Direction de vibration: | Verticale | Accélération: | 100g |
| Fréquence: | 3 ~ 3500Hz | Pouvoir: | 380V 3 phase |
| Déplacement: | 25 mm | ||
| Mettre en évidence |
Essai de vibration de champ du sinus 3KN,essai de vibration de champ du sinus 380V,Dispositif d'essai de la vibration 3KN |
||
Product Description

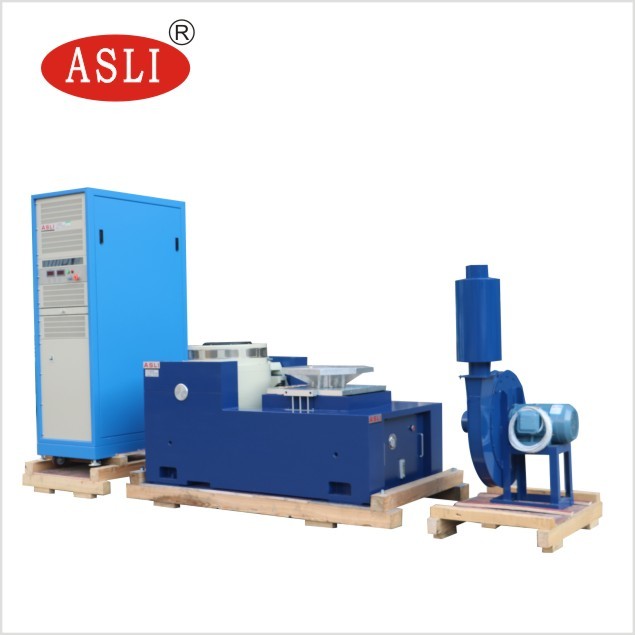

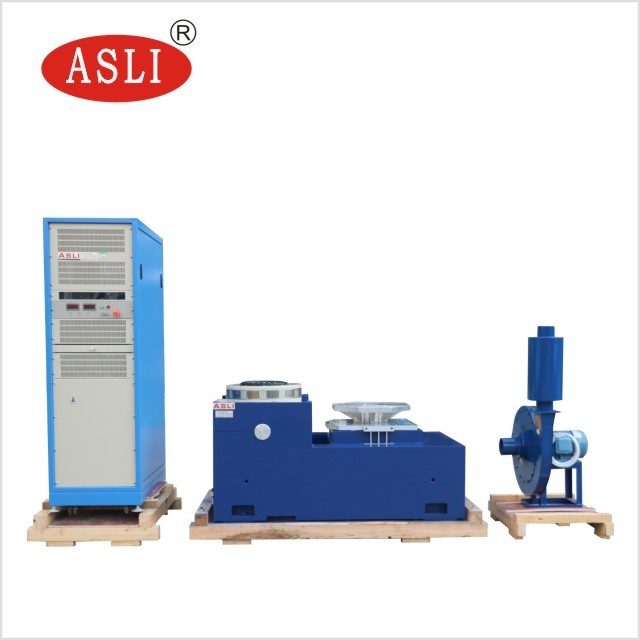

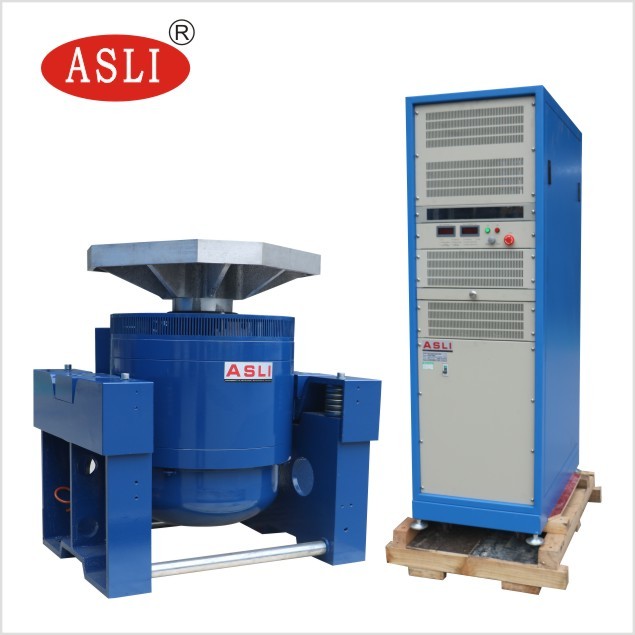

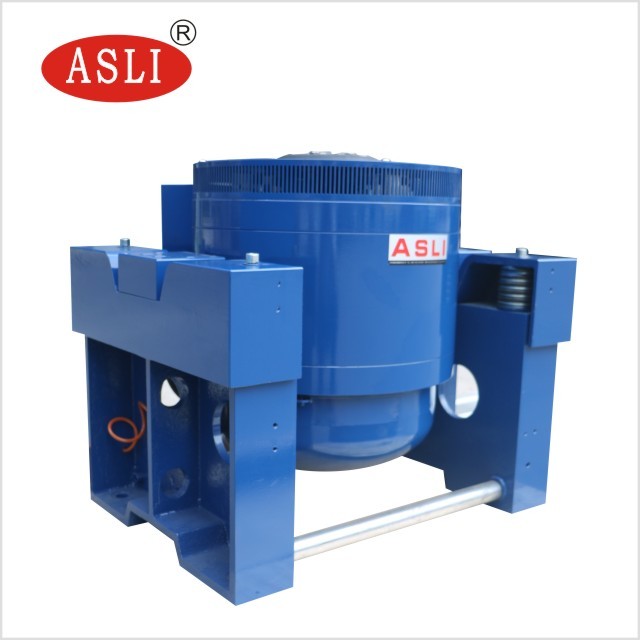

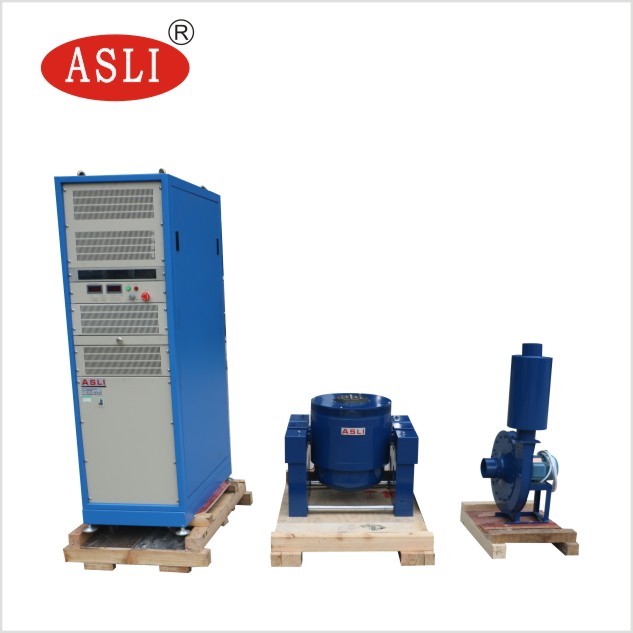

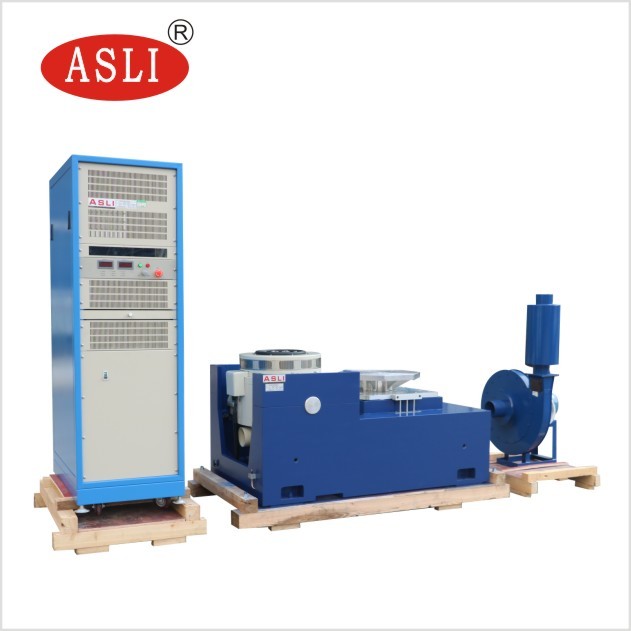

La Machine d'essai de vibration à balayage sinusoïdal 380V est un appareil de test de vibration électrodynamique haute performance de 3KN conçu pour les tests de vibration climatiques et à balayage de fréquence précis. En tant que fabricant leader de la série de testeurs de fatigue par vibration à haute fréquence et de testeurs de vibration électrodynamiques à haute fréquence, nous intégrons des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux avec guidage linéaire et une isolation de tourillon. Ce système effectue des tests de vibration sinusoïdale sur les axes X, Y et Z, des tests de vibration aléatoire à large bande, des tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) ainsi que des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige à bascule, rigidité composite orientée vers l'importation, avec capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'usage hormonal, avec installation mobile pratique.
- Le système mobile à technologie avancée assure une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement à petit ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances de l'ensemble du banc de la machine.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et facilité d'utilisation.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Le banc étendu vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une finition soignée.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Product Highlights
Machine d'essai de vibration à balayage sinusoïdal 380 V avec force de 3 000 N, fréquence de 3 à 3 500 Hz, accélération de 100 g et déplacement de 25 mm. Comprend un double circuit magnétique, une suspension pneumatique et une isolation par tourillon pour des tests fiables sur les axes X/Y/Z. Idéal pour les applications aérospatiales, électroniques et de défense.
