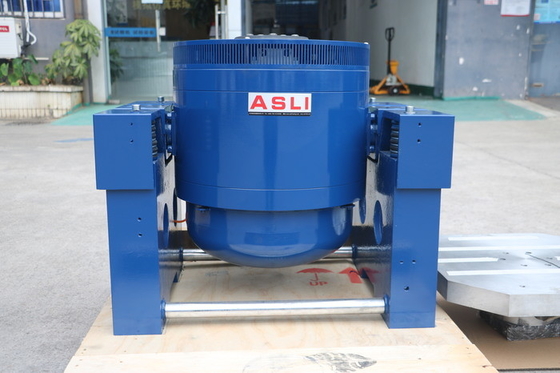

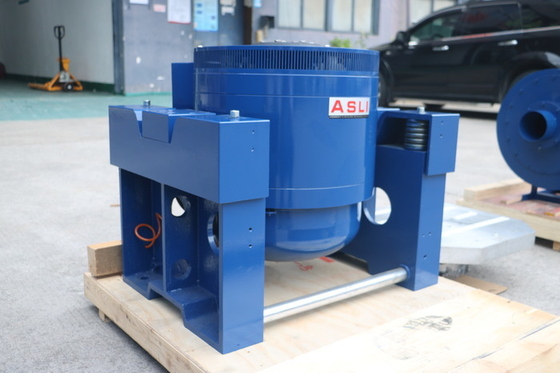

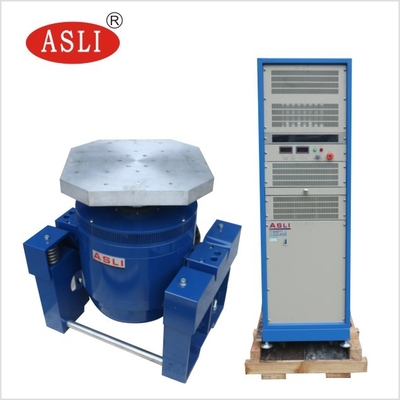

Machine d'essai de la table de vibration électrodynamique à vibration verticale à haute fréquence
le système d'essai de vibration est composé d'un système de contrôle de la vibration, de la puissance et de la mesure de la vibration, conformément aux normes nationales et internationales pertinentes (telles que: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,RésultatsJe veux dire, GJB.,BS, etc.) pour fournir un soutien technique à l'instauration de l'inspection de la qualité des produits.
Paramètres techniques du shaker à vibrations à haute fréquence:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
1.Système de suspension robuste et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité;
Le coussin d'air du centre de charge a une haute rigidité statique et une faible rigidité dynamique, une forte capacité de charge, des performances parfaites sur la variation d'amplitude;
2.Commutation de puissance de classe D à haut rendement, courant de pointe 3 sigma, fournit une consommation d'énergie optimale et minimise les distorsions harmoniques;
3- Autodiagnostic rapide avec verrouillage de sécurité, fiabilité de sécurité élevée;
4.dispositif d'isolation contre les chocs des airbags pour plateforme de vibration sans nécessité de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations;
Paramètres techniques de l'extenseur vertical:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200 × 1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Outre le banc d'essai de vibration, notre gamme de produits couvre également:
(1) Série d'essai température/humidité: chambre d'essai température/humidité, chambre d'essai marche en stabilité, chambre d'essai choc thermique,Chambre d'essai UV température humidité, la chambre de température de la rampe.
(2) Série de tests de vieillissement:Température élevéefour, four de séchage sous vide, chambre d'essai de vieillissement par ventilation aérienne, chambre d'essai de vieillissement par vapeur, chambre d'essai d'ozone, équipement d'essai de brûlure
(3) Simulation météorologiquetsérie: chambre d'essai à pulvérisation de pluie, chambre d'essai à poussière, chambre d'essai au vieillissement par lampe au xénon, chambre d'essai à résistance aux UVb- Je sais.
(4) Série d'essais mécaniques: machine d'essai de vibration, machine d'essai de chute,Testeur de choc mécanique d'accélérationet ainsi de suite
Si vous souhaitez obtenir plus d'informations sur la machine de test de table de vibration électrodynamique à haute fréquence à vibration verticale, n'hésitez pas à envoyer vos demandes.
