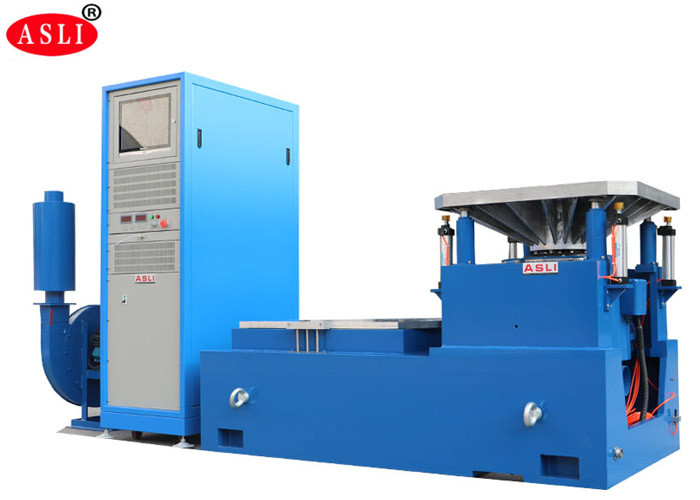

1.8m/S Shaker Table industriel, équipement de test de la vibration 10000N

L'ES-10 est un vibreur électrodynamique haute performance conçu pour les environnements de test industriels exigeants. Doté d'une structure à double circuit magnétique, de cercles d'action squelettiques auto-générés, d'un support aéroporté et de roulements de précision avec guidage linéaire, ce système offre des tests de vibration sinusoïdaux et aléatoires fiables sur trois axes. Il est largement appliqué dans les secteurs de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

• Force nominale : Force sinusoïdale 10000N ; force aléatoire 10000N ; force de choc 20000N
• Plage de fréquences : 3 Hz à 3000 Hz — fréquence fixe, balayage aller-retour, modes sinusoïdal, aléatoire et choc
• Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
• Nombre de balayages de fréquence : 1 à 32767
• Durée du balayage de fréquence : Fréquence fixe / unique 1–3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
• Accélération max. : 1000 m/s² (sans charge)
• Vitesse max. : 1,8 m/s
• Déplacement max. : 51 mm p-p (sans charge), double pic
• Déplacement d'impact : 51 mm
• Poids de la bobine mobile : 14 kg
• Onde de vibration : Sinusoïdale, aléatoire, choc
• Diamètre de la bobine mobile : Φ240 mm
• Dimensions du système de vibration : L1060 × H750 × P845 mm
• Poids du système de vibration : 960 kg

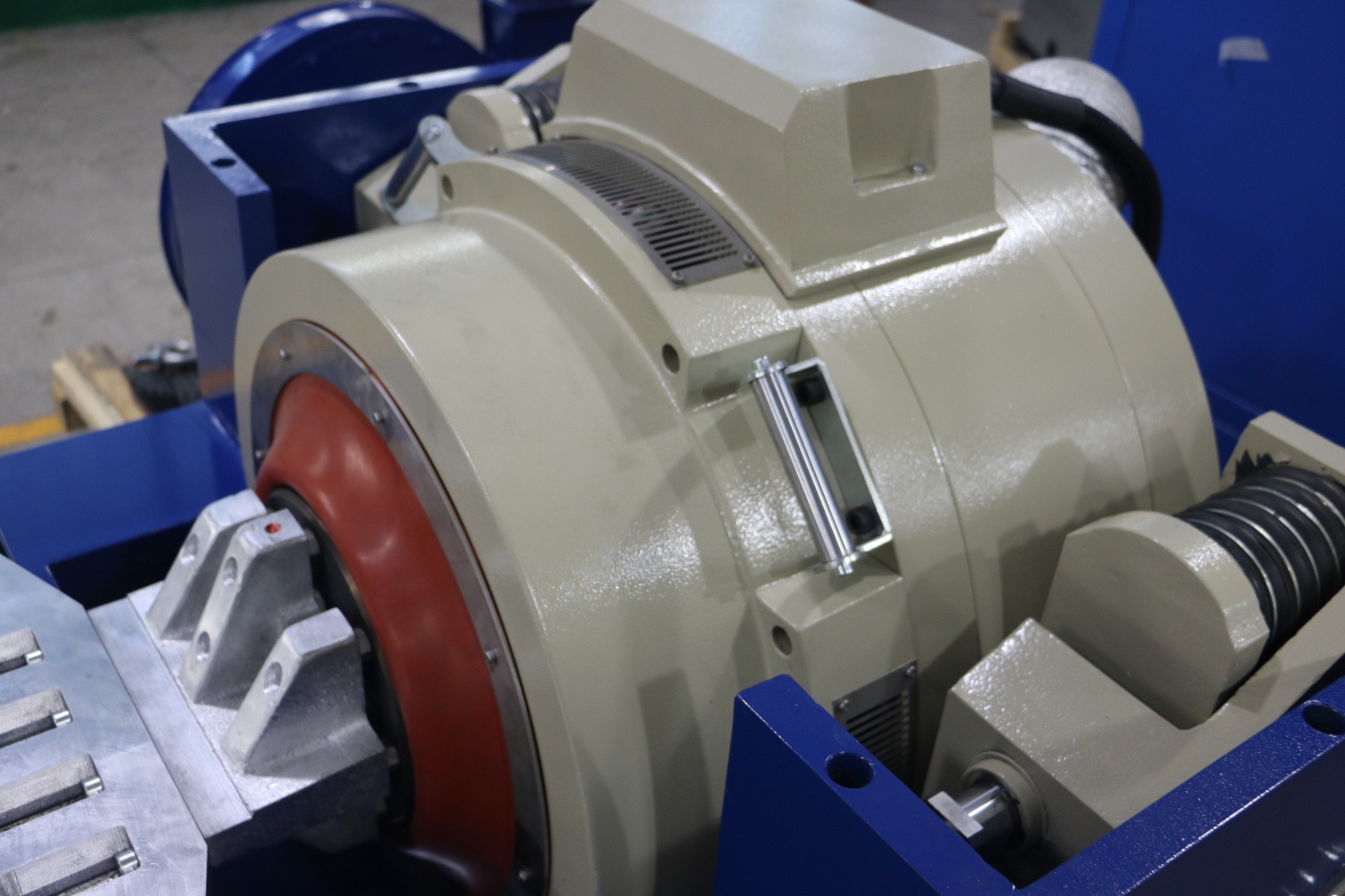

• Configuration de la table : Extenseur vertical de 600 mm × 600 mm et table coulissante horizontale de 600 mm × 600 mm

1. Générateur de vibrations — 1 jeu
2. Contrôleur de vibrations — 1 jeu
3. Chambre de connexion de communication — 1 jeu
4. Amplificateur de puissance DA-10 — 1 jeu
5. Alimentation d'excitation — 1 pièce
6. Logiciel de pilotage — 1 jeu
7. Système de refroidissement — 1 jeu
8. Ordinateur industriel — 1 jeu
9. Imprimante couleur — 1 pièce (en option)
10. Capteur d'accélération (ligne de sortie incluse) — 1 pièce
11. Fixation de vibration — 1 jeu (en option, selon l'échantillon de test)

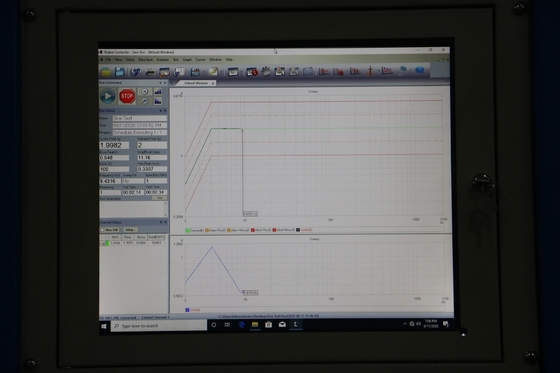

Le contrôleur de vibrations est la dernière conception de notre entreprise, adoptant une architecture de système distribué avancée au niveau international. Son cœur est le dernier processeur haute vitesse à virgule flottante 32 bits de la série TMS320 de TI. Les rapports de test sont générés automatiquement au format Word. Pendant ou après les tests, les rapports peuvent être modifiés puis générés automatiquement ou manuellement.

1. Structure du cercle dynamique bien conçue avec une fréquence de résonance axiale plus élevée.
2. Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
3. Roulements à rouleaux de bielle avec une rigidité composite orientée droite et importée, offrant une excellente capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
5. La technologie avancée du système mobile assure une haute fiabilité du cercle dynamique.
6. La nouvelle conception des conduits améliore l'effet de refroidissement.
7. Rigidité statique et dynamique du roulement avec petit ballon, augmentant la capacité de charge du roulement de la table vibrante et améliorant les performances à basse fréquence.
