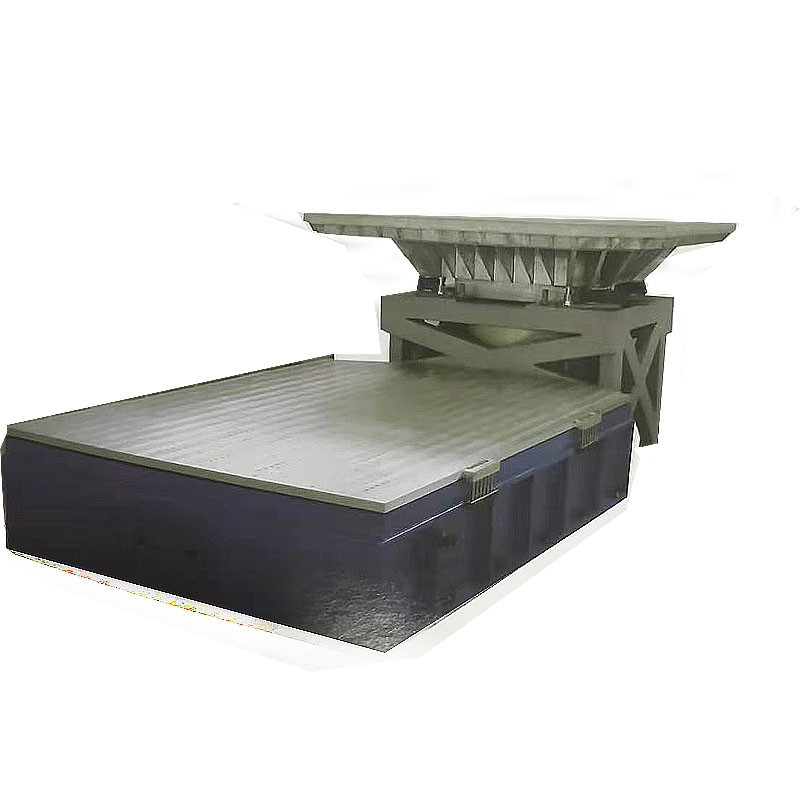

Équipement d'essai de vibrations sinusoïdales à haute fréquence et force élevée sur 3 axes
Pour le système d'essai de vibrations, veuillez préparer les informations ci-dessous et nous envoyer votre demande, nous vous aiderons à choisir le modèle approprié
Description de l'échantillon
Masse d'essai de l'échantillon
Dimensions de l'échantillon
Profil d'essai si disponible
Accélération maximale de l'essai
Essai selon les axes X, Y, Z ou uniquement selon l'axe Z
Spécifications du modèle affiché
| Spécifications du système | |||
| Modèle du système : | ES- 60 | ||
| Plage de fréquences : | 3~3500 | ||
| Force nominale | Sinus N | 60000 | |
| Aléatoire N | 60000 | ||
| Choc N | 120000 | ||
| Accél. maximale | sinus (m/s2) | 1000 | |
| Aléatoire (m/s2 rms) | 1000 | ||
| Choc(m/s2) | 2000 | ||
| Vit. maximale | sinus (m/s2) | 1.8 | |
| Choc(m/s2) | 1.8 | ||
| Dépl. maximal | Course maximale mm (p-p) |
51 | |
| Bobine mobile | 60 kg | ||
| Dimension de la bobine mobile | Dia 450 mm | ||
| Charge max. : | 800 kg | ||
Autres sélections de pots vibrants disponibles
| Modèle |
Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Charge max. (kg) | bobine mobile (kg) |
Dimension de la Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemple de vibration pour les essais aléatoires
Caractéristiques :
1. Squelette d'équipage mobile bien conçu, avec une fréquence de résonance axiale d'ordre supérieur plus élevée.
2. Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
3. Guidage par roulements linéaires à galets et corps composite à haute rigidité, excellente capacité de charge excentrique.
4. Socle d'isolation sur tourillons avec coussins d'air dédiés, facilitant l'installation et le déplacement.
5. Technologie avancée pour l'ensemble mobile assurant une haute fiabilité de l'équipage dynamique.
6. Nouvelle conception des conduits d'air améliorant l'efficacité du refroidissement.
7. Rigidité statique et dynamique des coussins d'air de support, augmentant la capacité de charge de la table vibrante et améliorant les performances à basse fréquence.Paramètres techniques de la table de vibration horizontale (essai selon les axes X, Y)
Paramètres techniques de la table de vibration verticale (essai selon l'axe Z) :

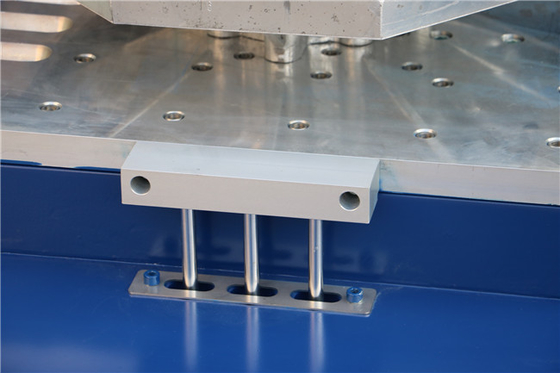

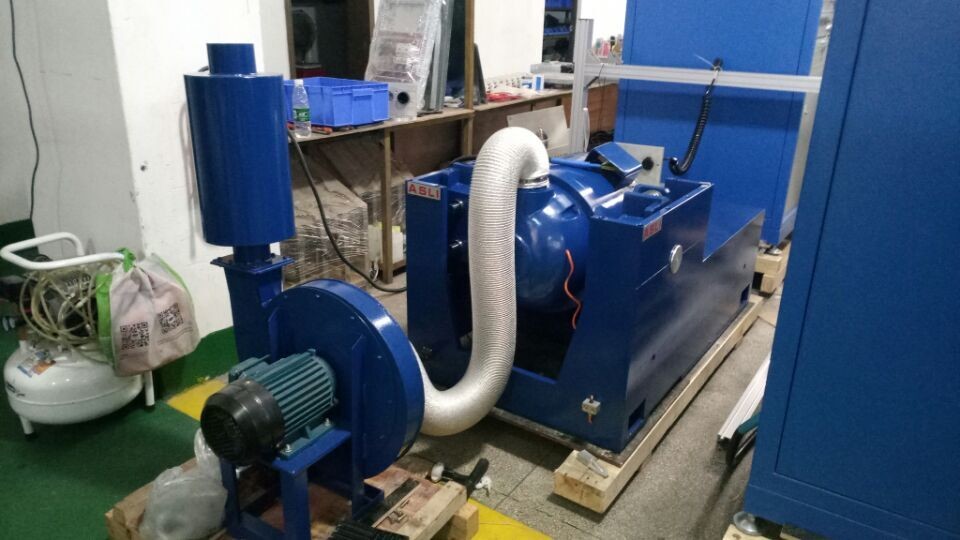

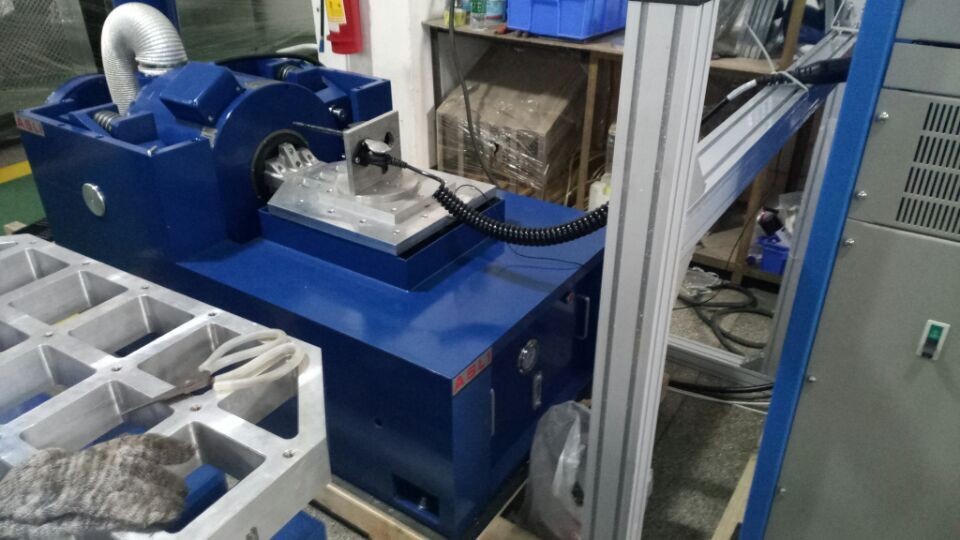

Photos pour référence :
Visite client chez ASLi Company :
