Équipement de test de Tableau de vibration de l'automobile 3500HZ de carte avec le déplacement de 25mm
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,8 m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3 ~ 3500HZ |
| chargement: | 180 kg | accélération: | 100G |
| armature: | 450mm | Marque: | ASLI |
| Taille du tableau: | 500x500mm | ||
| Mettre en évidence |
équipement d'essai de table de vibration automobile,Équipement d'essai des vibrations à 3500 Hz,Tableau de vibration à déplacement de 25 mm |
||
Product Description

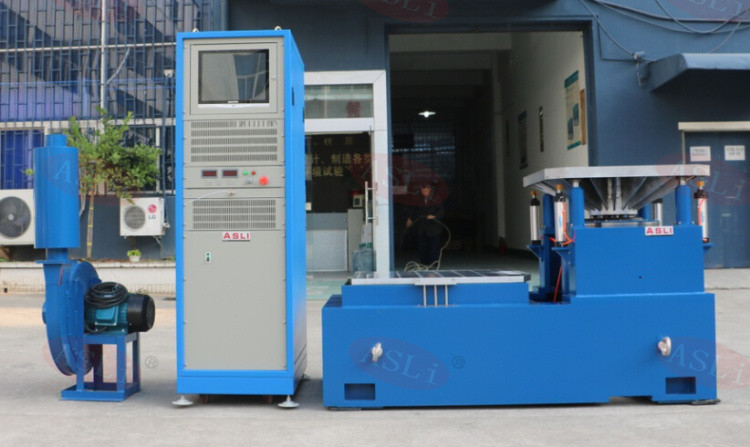

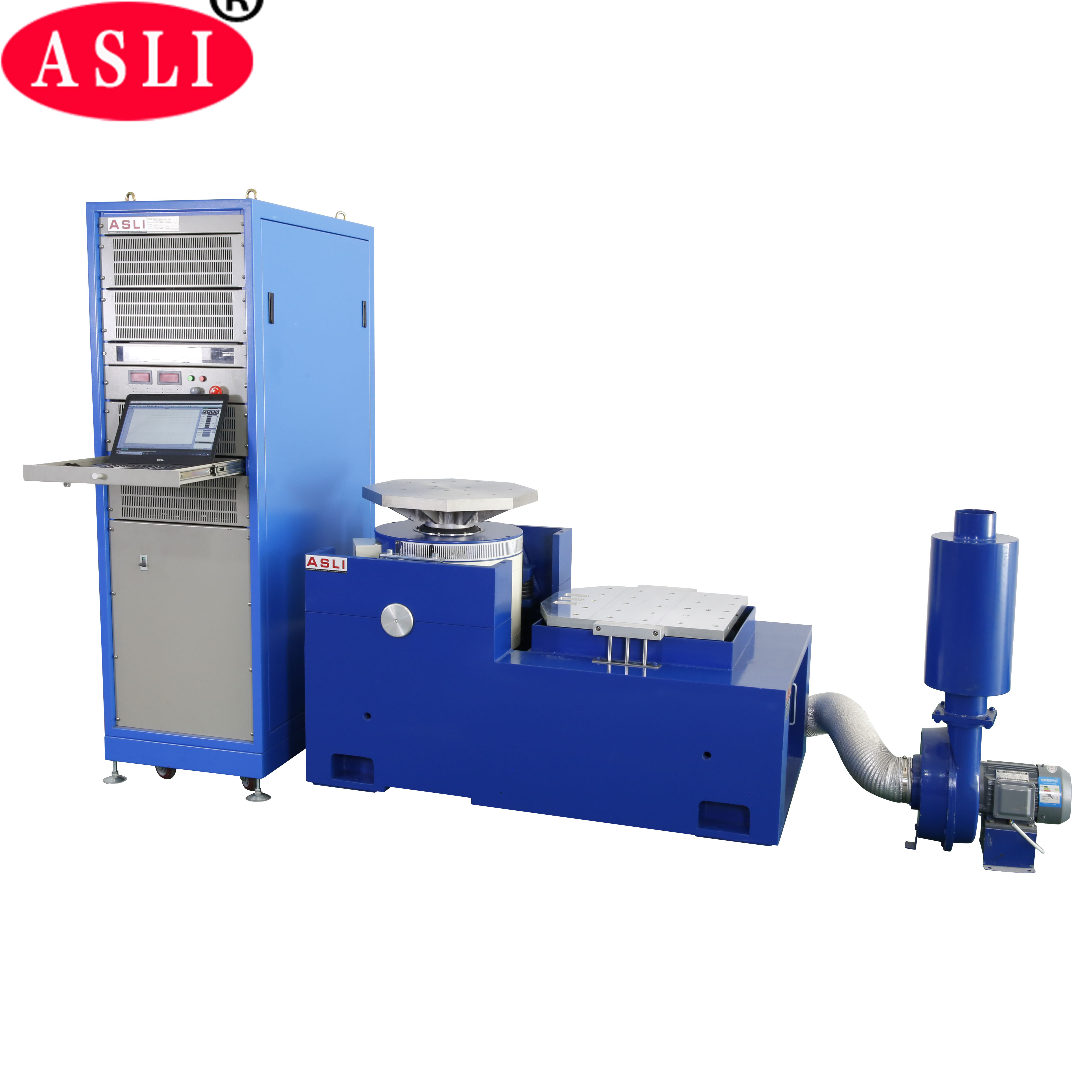

Le système de test de vibration électrodynamique est largement utilisé dans les industries de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile et des appareils électroménagers. Cet équipement est conçu pour découvrir les défauts précoces, simuler les conditions de travail réelles et effectuer des tests de résistance structurelle. Sa large gamme d'applications offre des résultats de test remarquables et fiables.
Le système prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle temporel. Il dispose d'un contrôle informatique complet avec des réglages simples d'accélération fixe et d'amplitude fixe. L'équipement a subi un fonctionnement continu sans défaillance pendant 3 mois de tests, garantissant des performances stables et une qualité fiable.
| Article | Description |
|---|---|
| Force sinusoïdale | 5,88 KN |
| Force de choc | 11,76 KN |
| Gamme de fréquences | 5–3000 Hz |
| Déplacement | 51 mm |
| Vitesse max. | 2 m/s |
| Accélération max. | 981 m/s² (sans chargement) |
| Diamètre de l'armature | 200 mm |
| Couple de charge autorisé | >300 N•m |
| Masse effective de l'armature | 6 kg |
| Capacité de charge max. | 100 kg |
| Fuite magnétique | ≤1 mT |
| Fréquence d'isolation des vibrations axiales | <3 Hz |

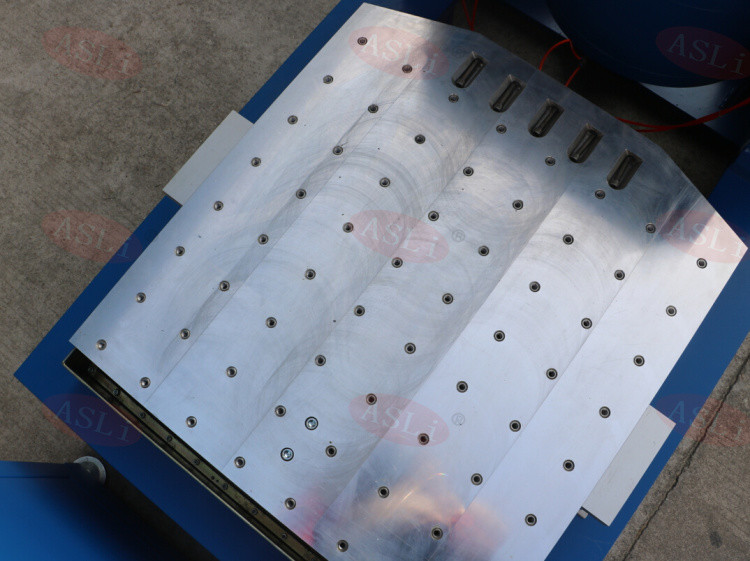

| Fixation de la charge | 16 inserts M8 en acier inoxydable |
| Dimension (L×l×H) | 850 × 665 × 760 mm |
| Poids approximatif | 990 kg |
Banc d'essai de vibration pour batteries automobiles EN50604 IEC62133 UN38.3 pour tests en laboratoire
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de bielle avec rigidité du corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'isolation des vibrations, avec installation mobile pratique.
- La technologie avancée du système mobile assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement avec un faible effet de ballon, augmentant la capacité de charge de la table vibrante et améliorant les performances à basse fréquence.
