machine d'essai de vibration du sinus 3500hz, 3000N Shaker Table électrodynamique

Télécharger la fiche technique du produit (PDF)

Nous sommes un fabricant de testeurs de vibration électrodynamiques haute fréquence / testeurs de fatigue par vibration haute fréquence. Notre équipement adopte des technologies modernes avancées, notamment une structure à double circuit magnétique, cercles d'action squelettiques auto-générés, support aéroporté, roulements à rouleaux et guidage linéaire, et isolation par pivot. Ces systèmes peuvent effectuer des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.

Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

1. Squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
2. Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige à culbuteur avec rigidité composite orientée droite et importée, offrant une excellente capacité de charge excentrique.
4. Fondation d'isolation par pivot dédiée à l'usage hormonal, avec une installation mobile pratique.
5. Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
6. La nouvelle conception du conduit améliore l'effet de refroidissement.
7. La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de la table de vibration et améliorent les performances à basse fréquence.

1. Force nominale : Force sinusoïdale 3000 N ; Force aléatoire 3000 N ; Force de choc 6000 N
2. Plage de fréquences : 3 Hz à 3500 Hz ; Fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
3. Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
4. Nombre de balayages de fréquence : 1 à 32767
5. Temps de balayage de fréquence : Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
6. Accélération max. : 1000 m/s² (sans charge)
7. Vitesse max. : 1,6 m/s
8. Déplacement max. : 25 mm p-p (sans charge), double pic
9. Déplacement d'impact : 25 mm
10. Poids de la bobine mobile : 3,5 kg
11. Directions de vibration : Vertical
12. Onde de vibration : Sinusoïdale, aléatoire, choc

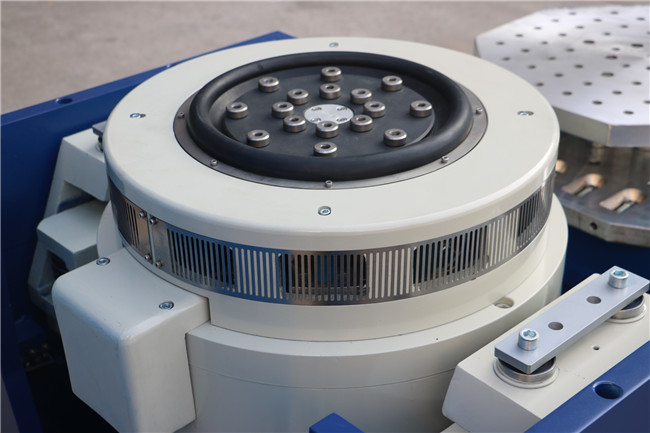

13. Diamètre de la bobine mobile : Φ150 mm
14. Dimensions du système de vibration : L750 × H599 × P680 mm
15. Poids du système de vibration : 490 kg

1. La structure à double circuit magnétique assure une intensité de champ magnétique élevée et réduit la fuite de flux. Une structure de démagnétisation spéciale peut réduire la fuite de flux à moins de 1 mT.
2. Le ressort en U, les rouleaux et le roulement linéaire offrent une forte résistance à la charge de flexion.
3. Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations. Le système de vibration fonctionne de manière stable même sous forte charge — aucune fondation spéciale n'est requise.
4. Des dispositifs de protection sont fournis pour les conditions de surchauffe, surcharge, surintensité, surtension et surdéplacement du testeur de vibration. Les dispositifs de protection du réseau électrique couvrent la surtension, la sous-tension et le manque de phase. La protection de l'alimentation du variateur comprend la limitation de courant, le démarrage progressif, la surchauffe, le court-circuit et la protection contre les défauts de module.
5. Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact.
6. Ce système a des exigences minimales en matière de fluctuation de tension — ±10 % est acceptable.
7. Ce système a des exigences minimales en matière de résistance de mise à la terre — ≤4Ω est acceptable.
8. Haute fiabilité, particulièrement adapté aux longues durées de fonctionnement.

1. Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances du banc de la machine entière.

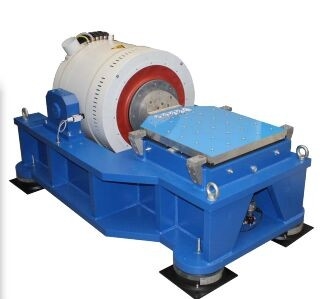

2. Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, pratiques à installer et à régler.
3. Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge de biais. Pompe à huile intégrée, bonne structure et facilité d'utilisation.

Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus avec soin pour garantir que le client obtienne les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication soignée.

Si vous avez des questions sur la Machine d'essai mécanique haute fréquence électrodynamique, testeur de fatigue par vibration, n'hésitez pas à nous contacter.
