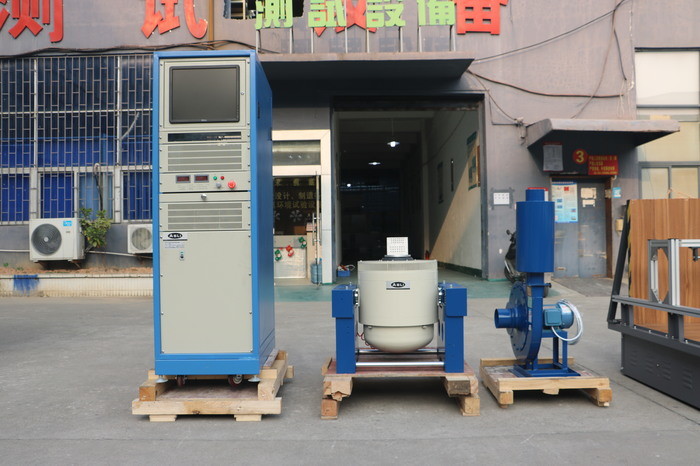

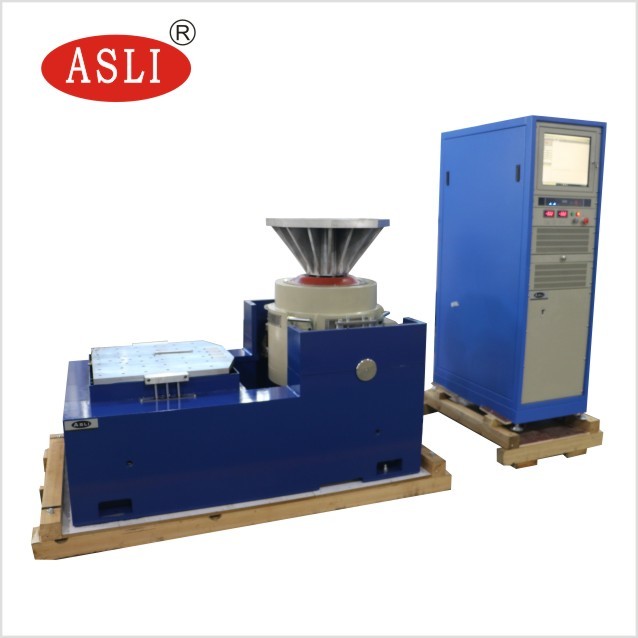

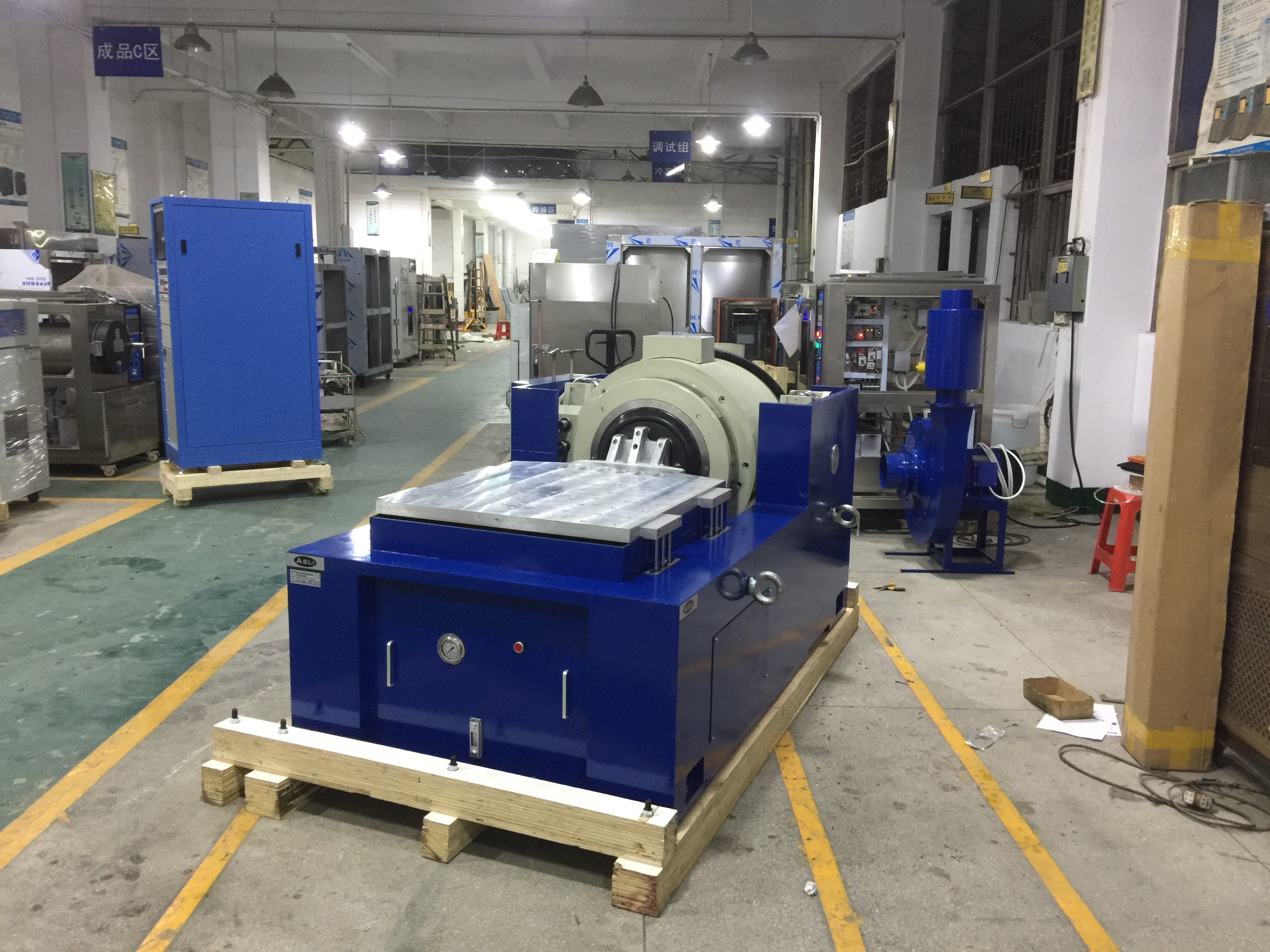

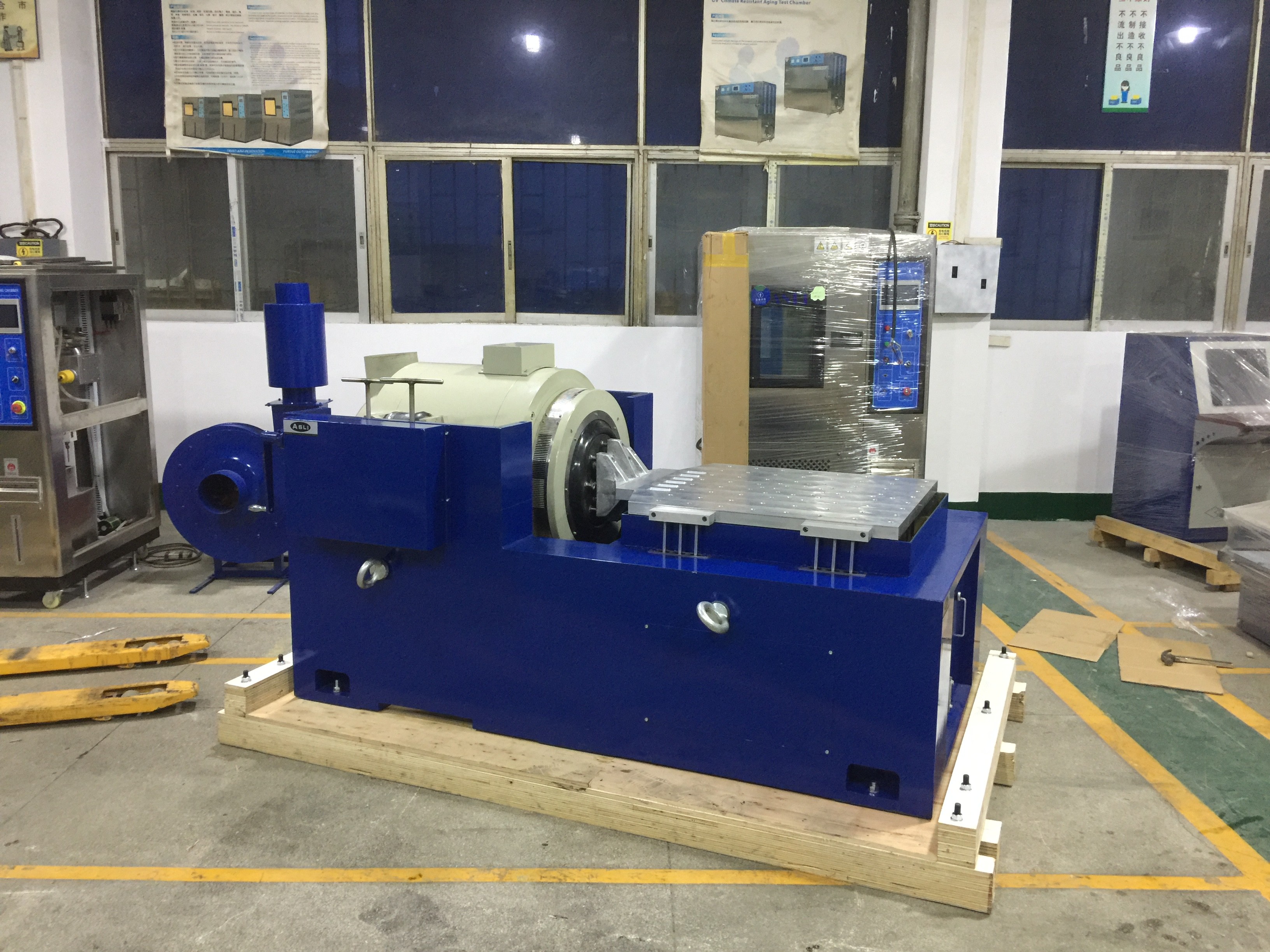

Vibration électrodynamique Shaker With Air Cooling de la CE 10KN
Product Details
| Vague de vibration: | Sinus, aléatoire, choc | Direction de vibration: | X, Y, axe de Z |
|---|---|---|---|
| Méthode de refroidissement: | Refroidissement par air | Application: | Industrie automobile |
| Saisir: | 1 canal | Capteur d'accélération: | 1 pièce |
| Mettre en évidence |
Dispositif trembleur électrodynamique de la vibration 10KN,dispositif trembleur électrodynamique de vibration de la CE,vibration de table de dispositif trembleur de la CE |
||
Product Description

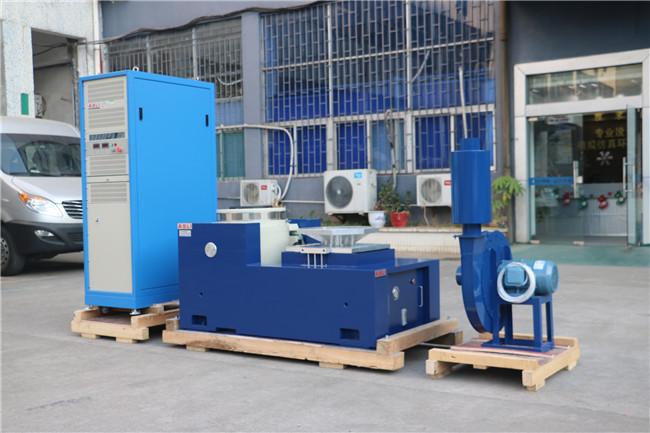

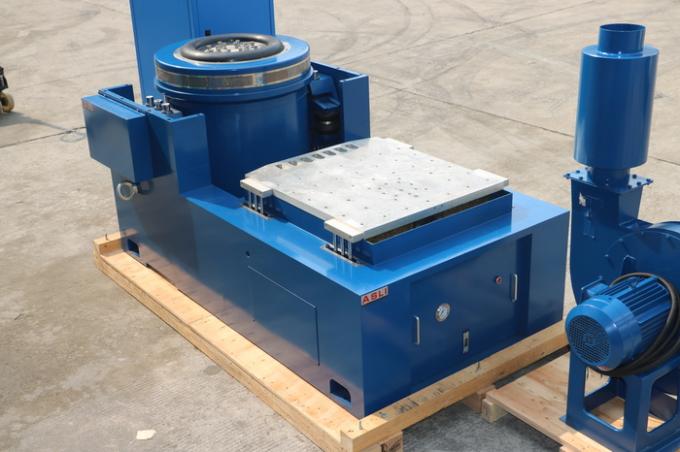

Le ES-10 Electrodynamic Vibration Shaker est un système de test certifié CE, refroidi par air, conçu pour les tests de vibration mécanique. Il est largement utilisé pour les tests de vibration de transport simulés de produits emballés, évaluant leur degré de résistance aux vibrations. En reproduisant le processus de transport, le système aide à évaluer les dommages potentiels causés par les forces de vibration, et les résultats des tests servent de référence précieuse pour l'optimisation de la conception de l'emballage.
Téléchargez la fiche technique du système de test de vibration mécanique ES-10 (Datasheet)
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (crête à crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6,6 |
| 300×300×26 | 5–1500 | 7,8 | |
| 300×300×30 | 5–2000 | 9,0 | |
| LT0404 | 400×400×22 | 5–1000 | 11,2 |
| 400×400×26 | 5–1400 | 13,2 | |
| 400×400×30 | 5–2000 | 16,0 | |
| LT0505 | 500×500×25 | 5–1000 | 19,3 |
| 500×500×30 | 5–1500 | 23,1 | |
| 500×500×35 | 5–2000 | 27,0 | |
| LT0606 | 600×600×25 | 5–1000 | 27,5 |
| 600×600×30 | 5–1200 | 33,0 | |
| 600×600×40 | 5–2000 | 45 |
- Structure de cercle dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux de la tige de culbuteur avec une orientation rigide composite droite et importée, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec une installation mobile pratique.
- Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge du roulement de la table vibrante et améliorent les performances à basse fréquence.
