Séquenceuse à vibration électrodynamique verticale haute fréquence avec certification ISO CE
Le système d'essai des vibrations est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.Testeur de vibration électromagnétique entièrement conforme à la norme de conception des essais liés aux batteries, simulation dans les conditions déterminées de l'essai de vibration de la batterie, la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite,le mode d'accélération et de déplacement le long de l'échantillon de batterie vibration de trois directions mutuellement perpendiculaires mesurée batterie ne doit pas fuir, ne perdez pas courage, pas brisé, pas de feu et d'explosion.
| Shaker électrodynamique à vibrationParamètres: | ||||
| Force maximale d'excitation sinusoïdale | 300 kg.f. au sommet | |||
| La plus grande force de vibration | 300 kg par rpm | |||
| La plus grande force de vibration de choc | 600 kg.f au sommet | |||
| Plage de fréquences | DC ~ 4000 Hz | |||
| Déplacement maximal | La valeur de l'écart entre les niveaux de p-p (de pic à pic) est de 25 mm | |||
| Vitesse maximale | 10,6 m/s | |||
| Accélération maximale | 100G ((980 m/s2) | |||
| Première résonance | 2500 Hz | |||
| La charge et l'accélération maximales:F=M.A. | ||||
| 5G ((49m/s2) | 10G ((98m/s2) | 20G ((196m/s2) | 30 G ((294 m/s2) | |
| 57 kg | 27 kg | 12 kg ou plus | 7 kg ou plus | |
| Charge maximale | 120 kg ou plus | |||
| Fréquence d'isolement des brations | 2.5 Hz | |||
| Diamètre de la bobine en mouvement (diamètre de la plaque de travail) | un diamètre de 150 mm | |||
| La qualité de la bobine en mouvement | 3 kg ou plus | |||
| Charge maximale | 50 kg | |||
| Tableau de vis | 13 x M8 | |||
| Fuite de flux magnétique | < 10 gauss | |||
| Dimension | 750 mm x 560 mm x 670 mm (machine verticale) | |||
| Le poids | Environ 460 kg. | |||
| DA-3 L'amplificateur de puissance du commutateur numérique | ||||
| Puissance de sortie | 4 KVA | |||
| Voltage de sortie | 100 V | |||
| Courant de sortie | 30A | |||
| SNR ((Ratio signal/bruit) | ≥ 65 dB | |||
| Déformation harmonique (charge résistive) | < 1,0% | |||
| L'erreur de mesure de la tension de sortie | ≤ 5% | |||
| Erreur de mesure du courant de sortie | ≤ 5% | |||
| Facteur de crête du courant de sortie | ≥ 3 | |||
| Stabilité du courant continu | La dérive zéro n'est pas supérieure à 50mv/8h | |||
|
réponse de fréquence 5 à 3500 Hz |
± 3 dB | |||
| Taille de l'amplificateur | Pour les appareils à commande numérique, le nombre de points de contact doit être déterminé en tenant compte de la fréquence de commande. | |||
| Volumés lourds | 230 kg | |||
| Le système de servo | ||||
| Fonction | Température, pression de l'air, déplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, logique, absence d'entrée égale. | |||
Norme d'essai:
UL 1642:2012 Norme pour les piles au lithium
UL 2054: 2012 Piles pour le ménage et le commerce
UN38.3 (2012) Partie 3: Proposition relative au transport des marchandises dangereuses - manuel d'essai et standard
IEC 62133-2012 Les prescriptions de sécurité pour les batteries et les batteries contenant des électrolytes alcalins ou acides
IEC 62281: 2004 Les exigences de sécurité dans le transport des batteries au lithium et des batteries
IEC 60086: 2007 Cellule galvanique partie 4 les exigences de sécurité des batteries lithium-ion
Les données relatives à l'utilisation du système de contrôle de l'équipement doivent être fournies à l'autorité compétente.

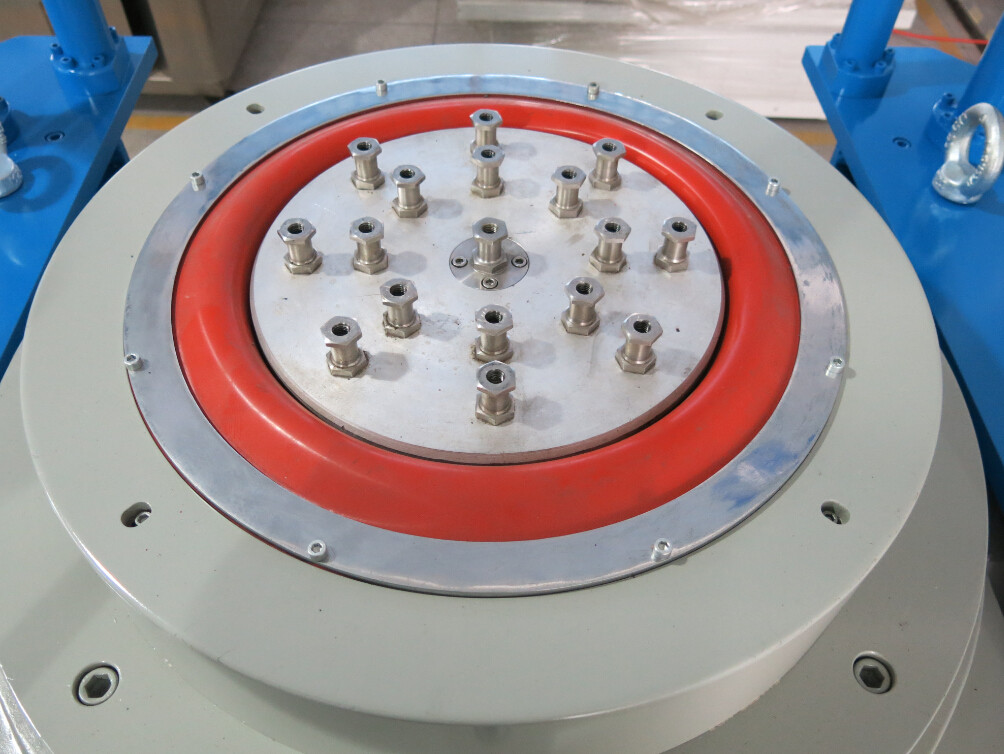

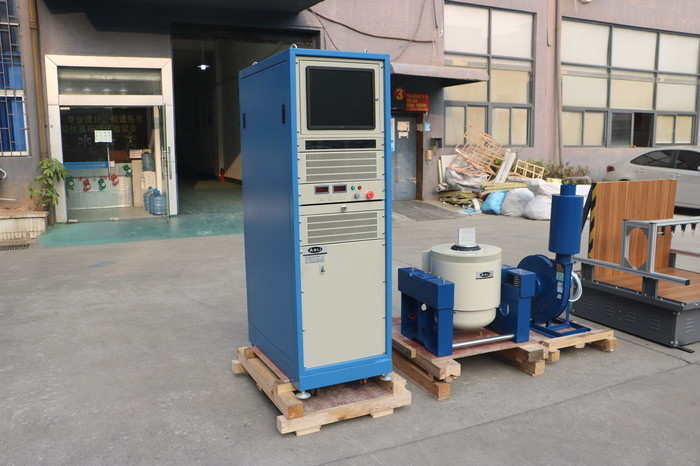

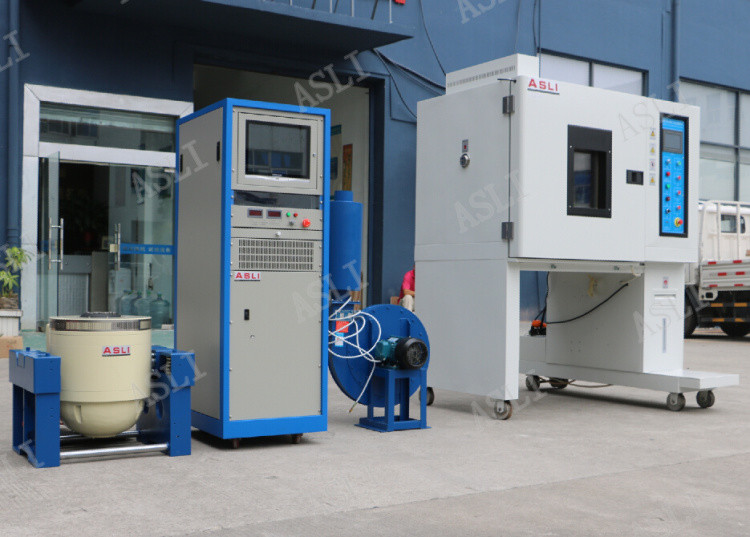

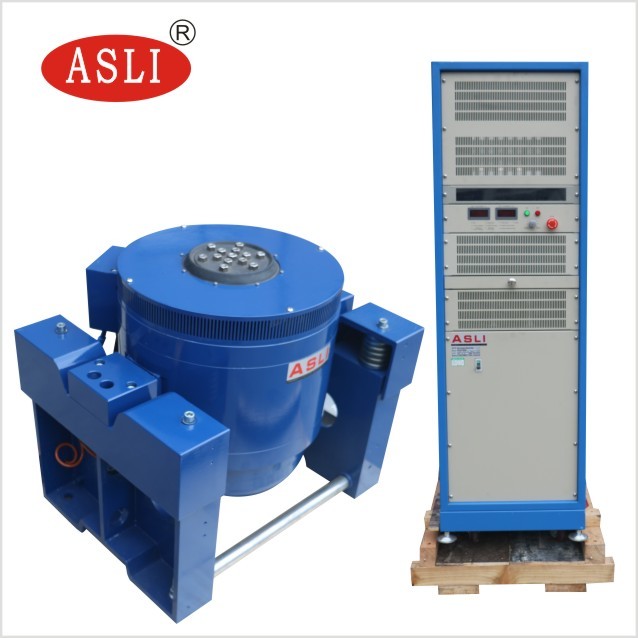

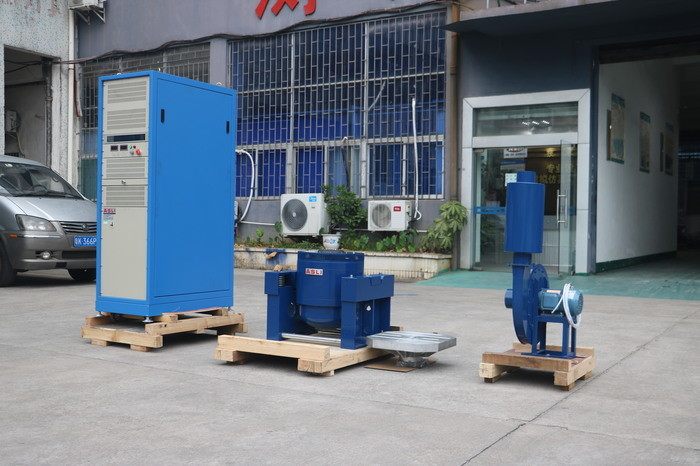

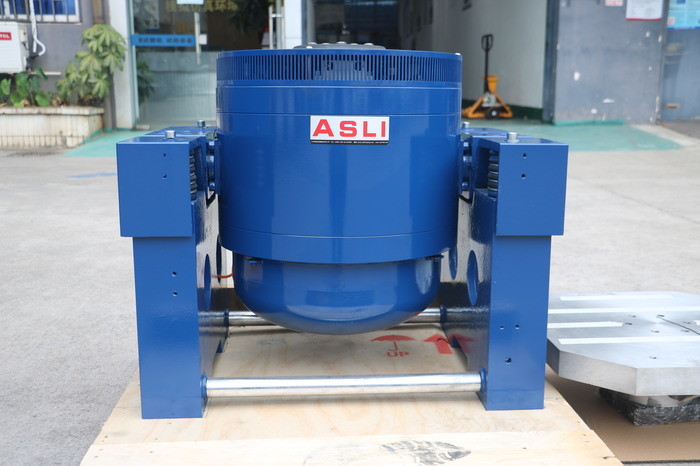

Des photos pour référence:
