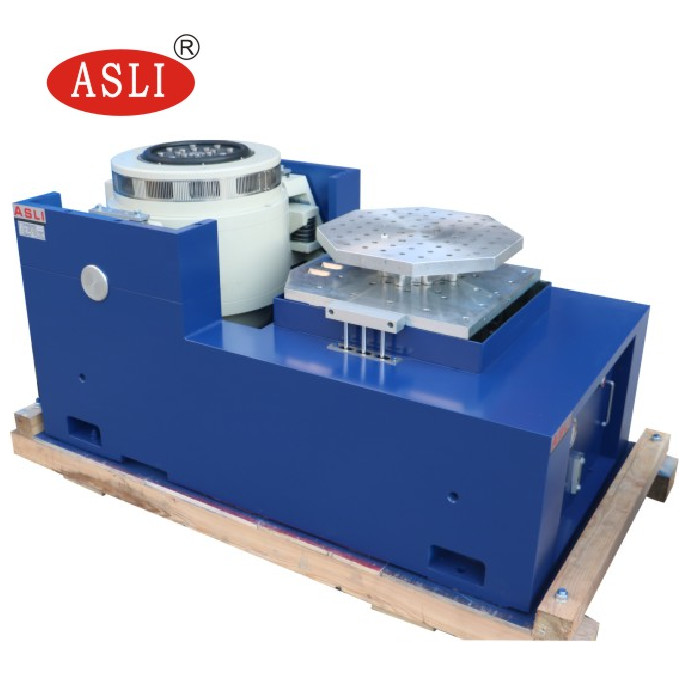

1000kg à haute fréquence. Équipement de test de Tableau de vibration de F 3000Hz
Product Details
| direction des vibrations: | Verticale et horizontale | Fréquence: | 5 ~ 3000 Hz |
|---|---|---|---|
| onde vibratoire: | sinusoïdale, aléatoire, choc | Contrôleur: | Venzo-820 |
| Application: | LED, pièces automobiles | Usage: | Test de vibration électrodynamique |
| Mettre en évidence |
1000kg. Équipement de test de vibration de F,Électrodynamique à vibrations de 3000 Hz,Tableau des vibrations à haute fréquence |
||
Product Description

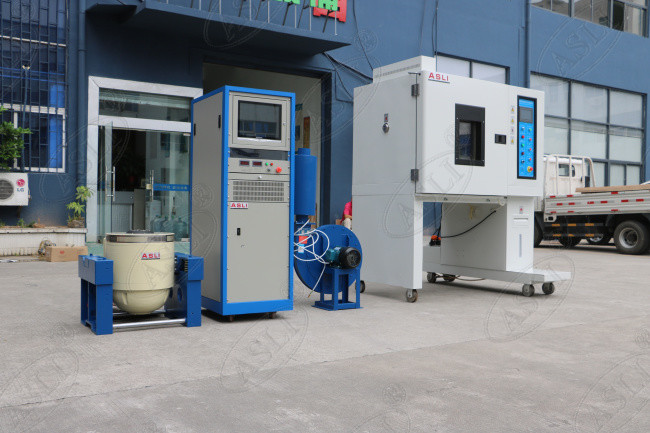

Le Table d'essai de vibration haute fréquence 1000kg.F 3000Hz est un système de secoueur de vibration électrodynamique haute performance conçu pour des tests de vibration verticaux et horizontaux précis. Il utilise une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aérien, des roulements à rouleaux et un guidage linéaire, combinés à une isolation de tourillon et à une technologie moderne avancée. Ce système effectue des tests de vibration sinusoïdaux sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande et des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) ainsi que des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils électroménagers.
- Plage de fréquence : 5 Hz à 3000 Hz
- Modes de test à fréquence fixe, aller-retour, sinusoïdal, aléatoire et choc
- Secoueur de vibration haute fréquence certifié CE
Le système est idéal pour tester une large gamme de composants, notamment :
- Dispositifs électroniques automobiles
- Ensembles de compteurs moteur
- Batteries de stockage automobiles
- Équipements électriques automobiles
- Moteurs automobiles
- Batteries diélectriques hydrosolubles
- Vannes de sécurité
- Compresseurs de climatisation automobile
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquence (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
- Squelette de bobine mobile soigneusement conçu avec une fréquence de résonance axiale de premier ordre plus élevée.
- Armature légère, rigidité élevée et fréquence jusqu'à 3500 Hz.
- Contrôle de la ligne de connexion de l'ordinateur avec stockage immédiat des matériaux.
- Graphique de contrôle d'affichage pour une surveillance en temps réel.
- Conception à faible résistance et haute performance garantissant une haute efficacité et un faible coût.
- Haute fiabilité avec un faible taux de défauts.
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication supérieure.
Configuration de l'extenseur vertical

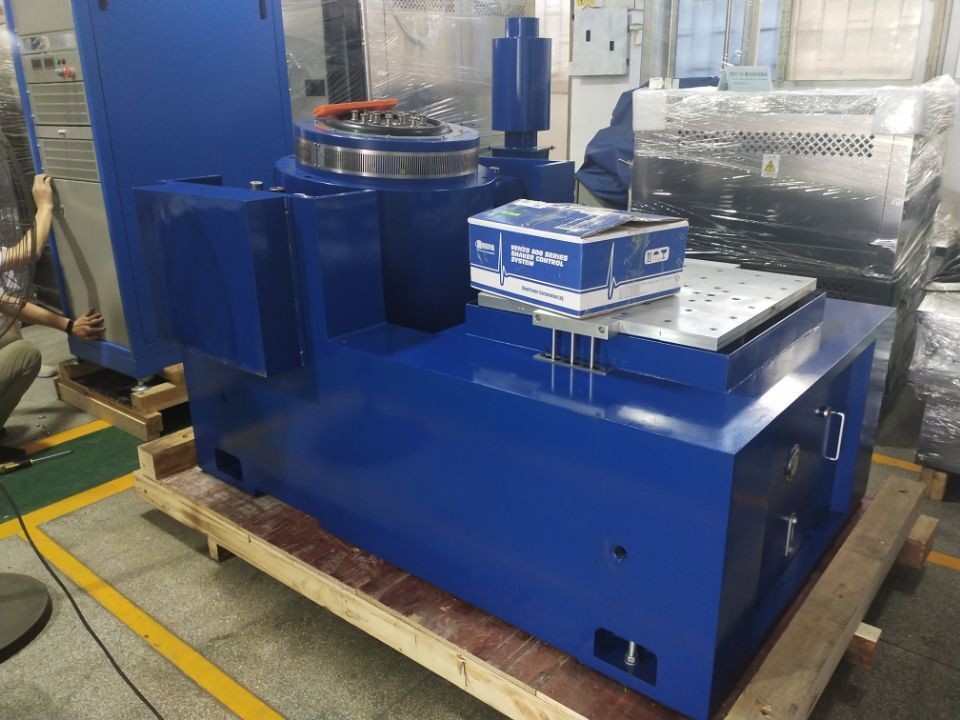

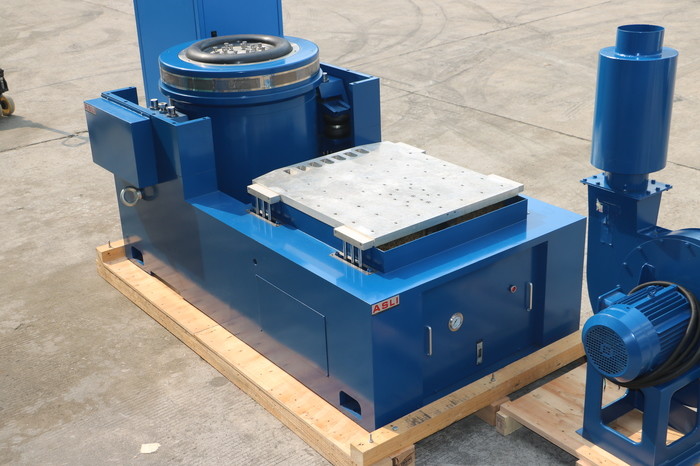

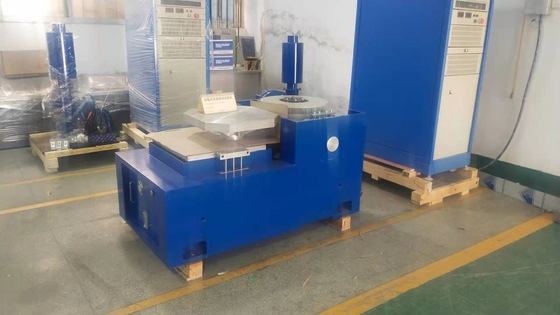

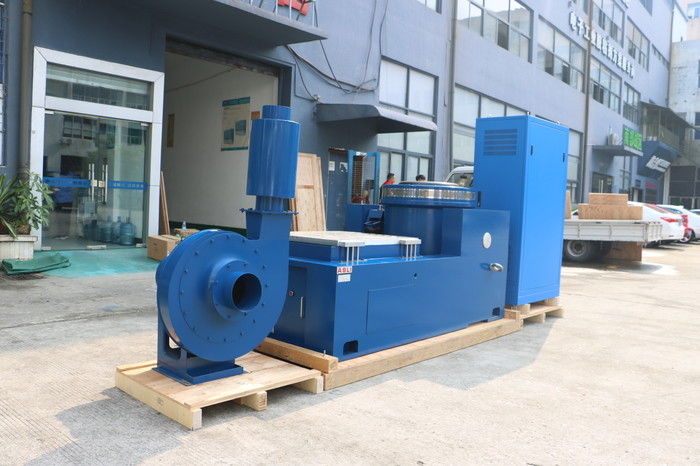

L'extenseur horizontal est doté d'un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances de l'ensemble du banc de la machine. Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste de pression statique, en V, avec capacité de résistance à la pente et de résistance à la charge biaisée.
- Pompe à huile intégrée, bonne structure et facilité d'utilisation.
Extenseur horizontal – Vue de face
Extenseur horizontal – Détail de la piste
Product Highlights
Table de vibration électrodynamique haute fréquence avec plage de 5 à 3 000 Hz, tests verticaux et horizontaux, modes sinusoïdal, aléatoire et choc. Comprend une armature légère, une rigidité élevée et un contrôleur Venzo-820. Certifié CE, idéal pour les LED et les pièces automobiles, avec options d'extension personnalisées.
