Tableau d'essai des vibrations de simulation de transport à haute fréquence électromagnétique
La machine d'essai des vibrations électromagnétiques est dédiée à la haute qualité, aux performances élevées et à la fiabilité élevée, à la précision et à l'exactitude, ainsi qu'à un fonctionnement pratique.Il s'agit d'une plateforme de test qui répond à toutes sortes de spécifications de test, et peut être exécuté, y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
Caractéristiques du produit
* Système de suspension flexible et guide à ligne droite, forte capacité de roulement, bonne performance de guidage et haute stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est petite, la capacité de roulement est forte, et la performance dynamique est excellente.
* Rapid self-examination diagnosis and chain protection, haute sécurité et fiabilité;
* L'airbag isolant et le dispositif d'amortissement rend le vibreur ne pas besoin de la fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission de vibration.
* Fournir une utilisation différente des plates-formes d'expansion horizontales et verticales;
* Il peut être utilisé avec toutes sortes de contrôleurs de vibration, et l'opération est simple.
Paramètres:
| Modèle |
Rated Sine Force N |
Rated Random Force N |
Fréquence Plage (Hz) |
Accélération nominale (m/s)2) Le | Vitesse nominale ((m/s) |
Déplacement nominé (p-p) mm |
Chargement maximal (kg) | coil de déplacement (kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Je vous en prie. | 120000 | 120000 | 3 à 2200. | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Pour l'ES-160. | 160000 | 160000 | 3 à 2100. | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000. | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Pour l'ES-350 | 350000 | 350000 | 3 à 1700. | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques verticales du banc étendu:
VT verticales de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la parfaite
Caractéristiques du support horizontal:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.

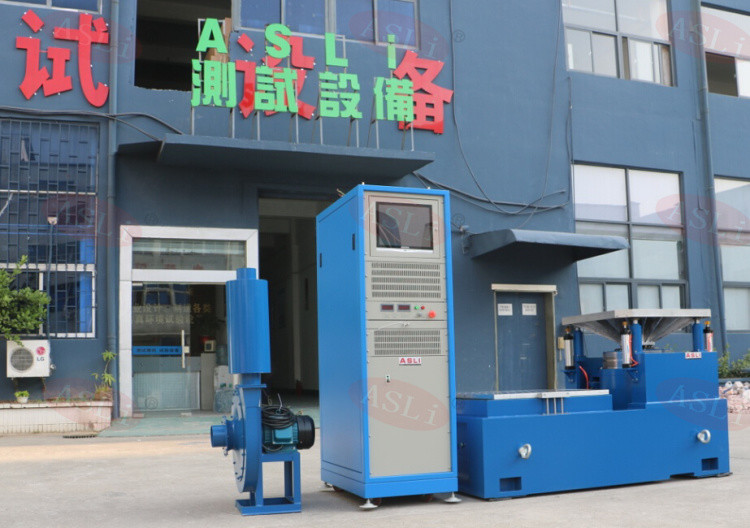

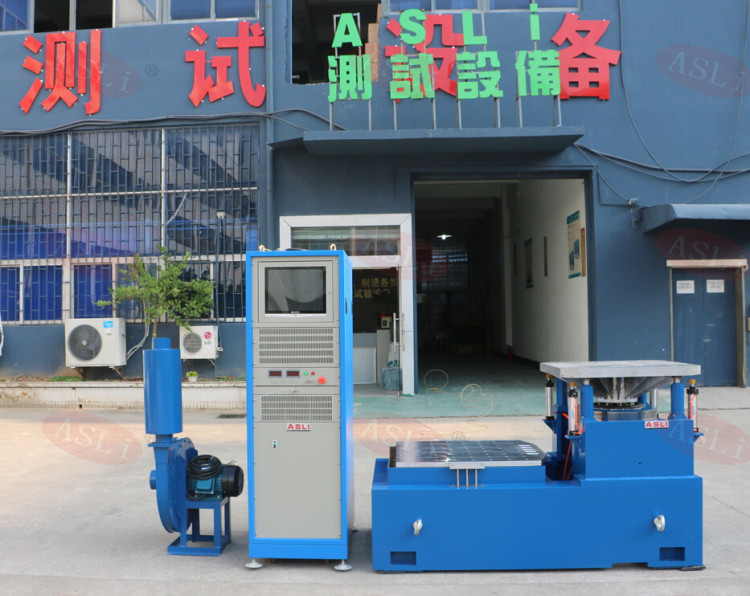

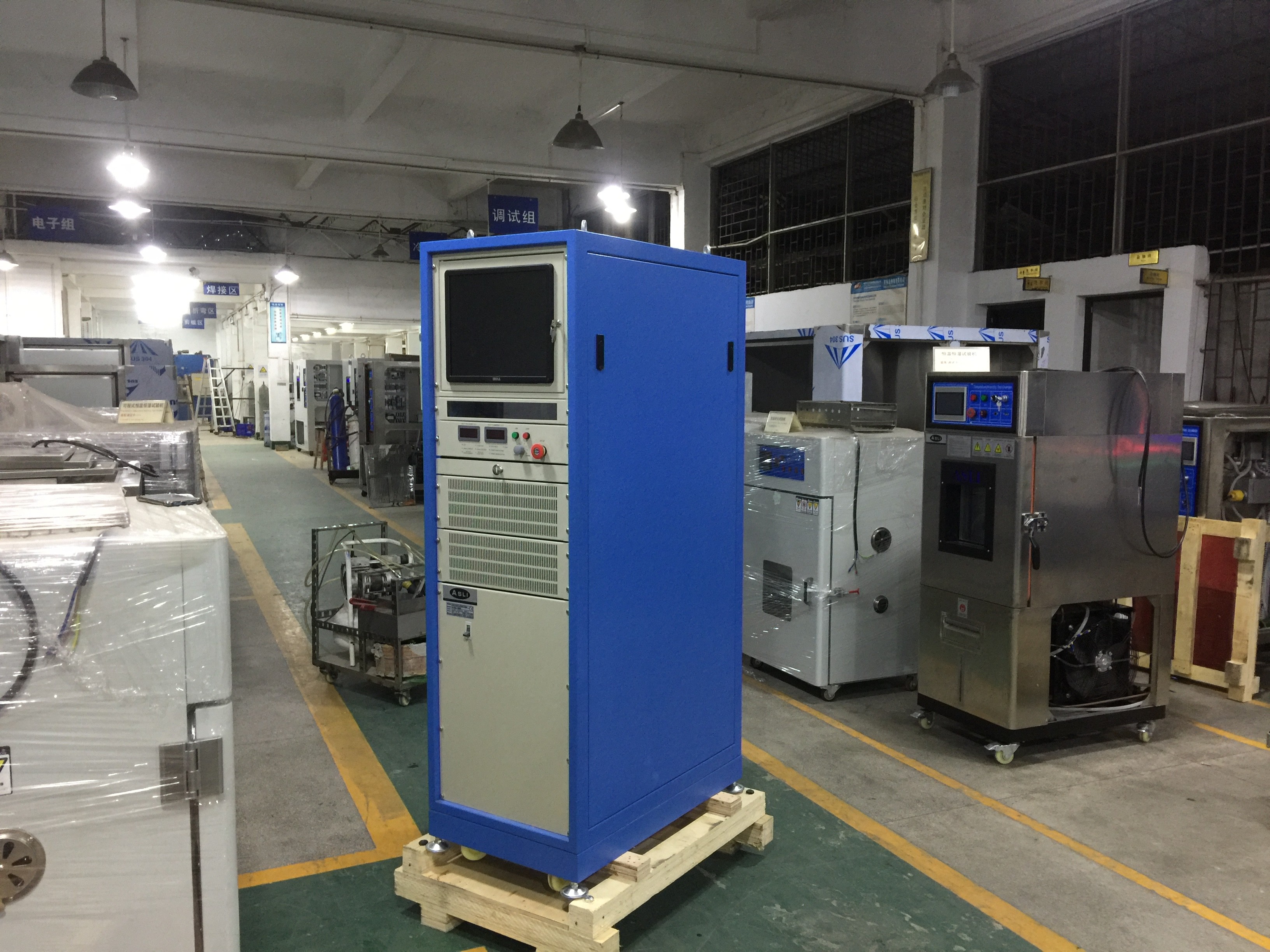

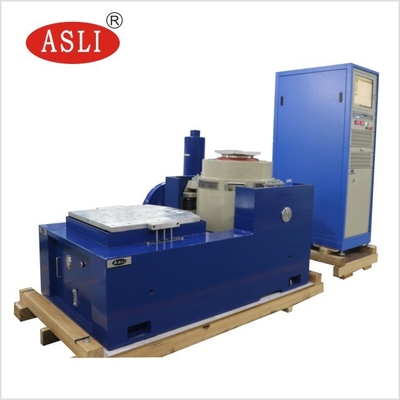

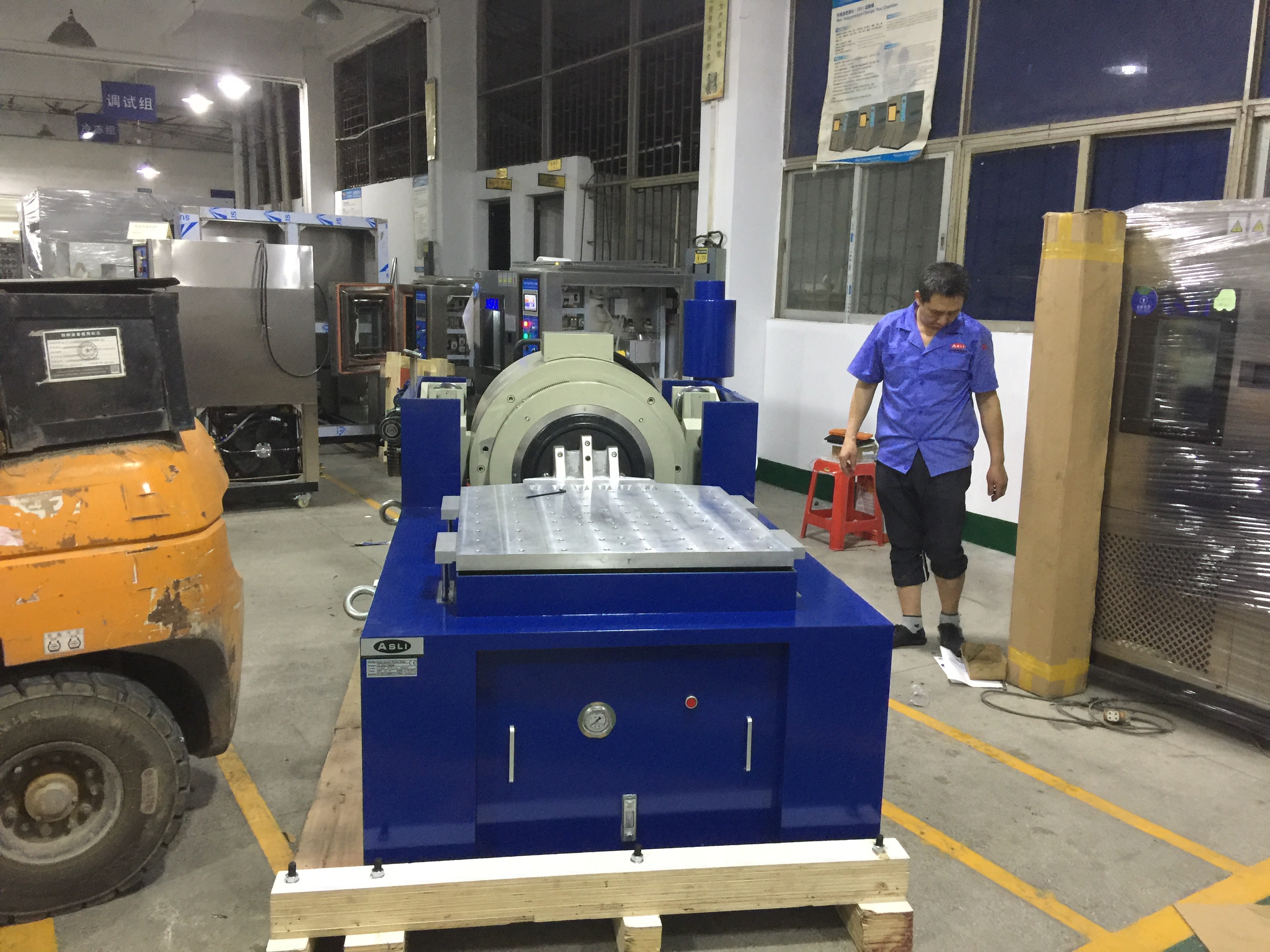

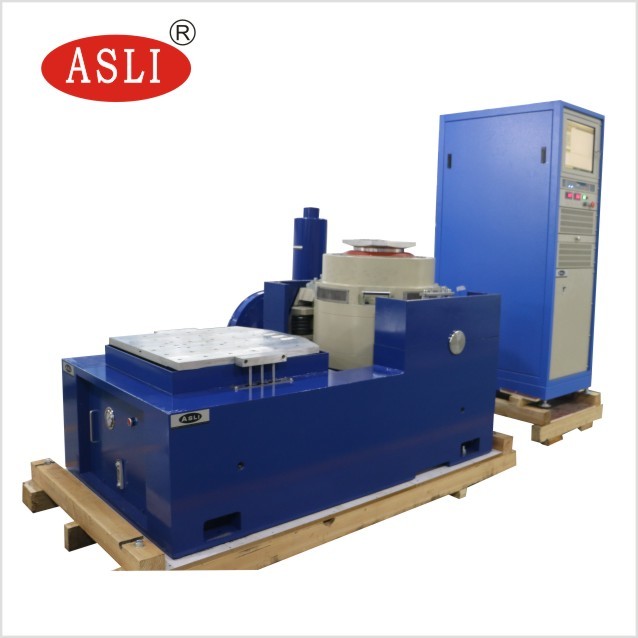

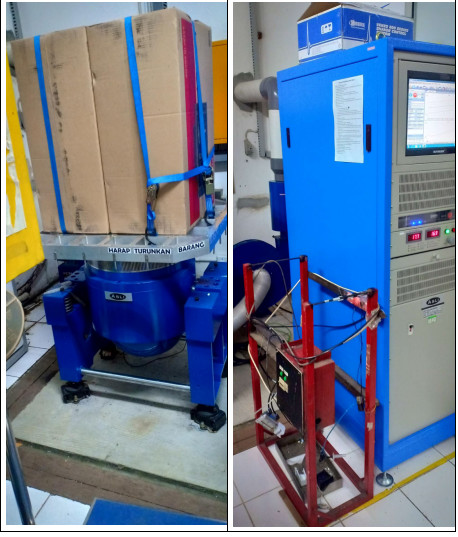

Les images pour référence:
