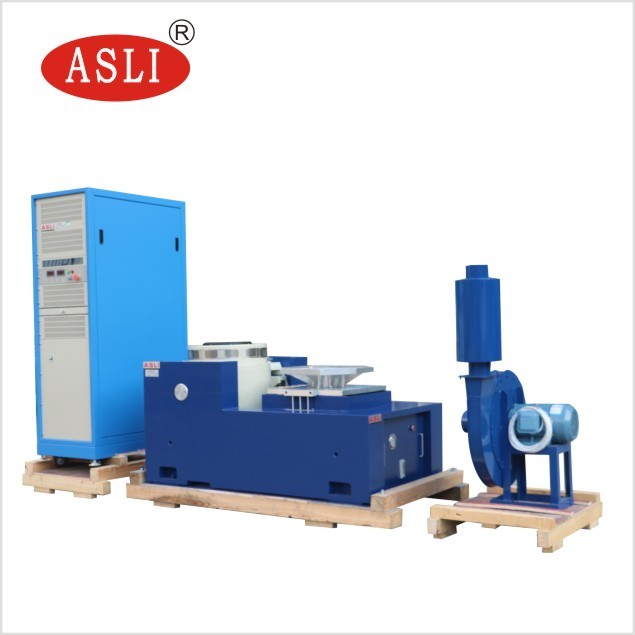

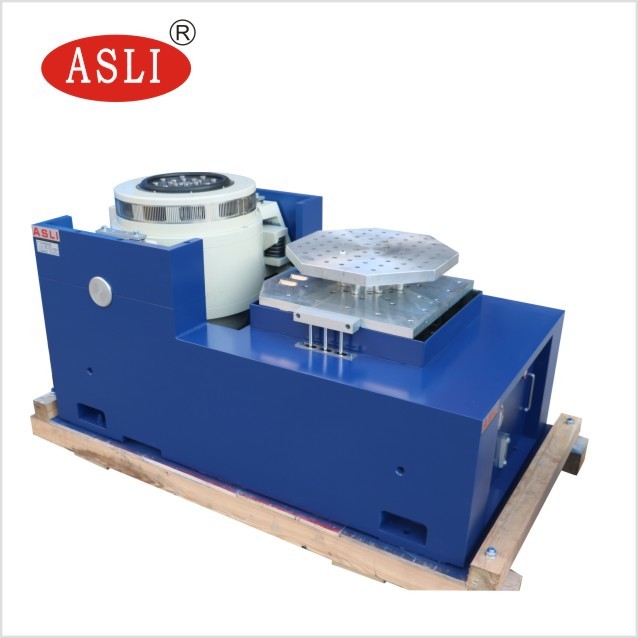

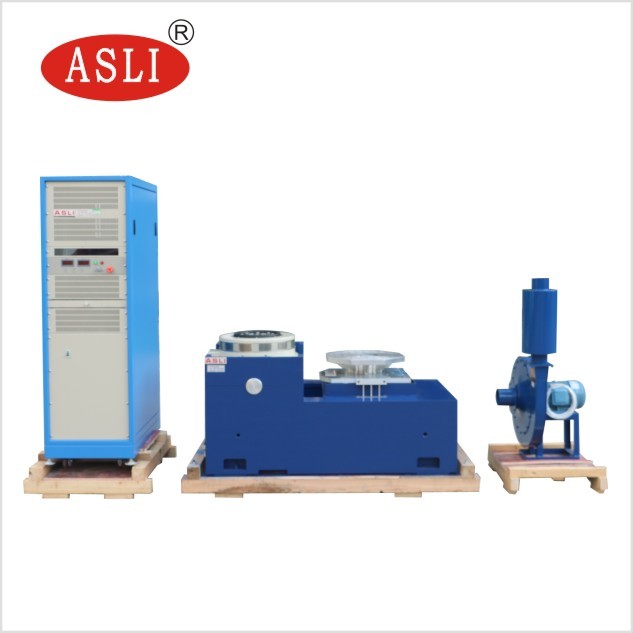

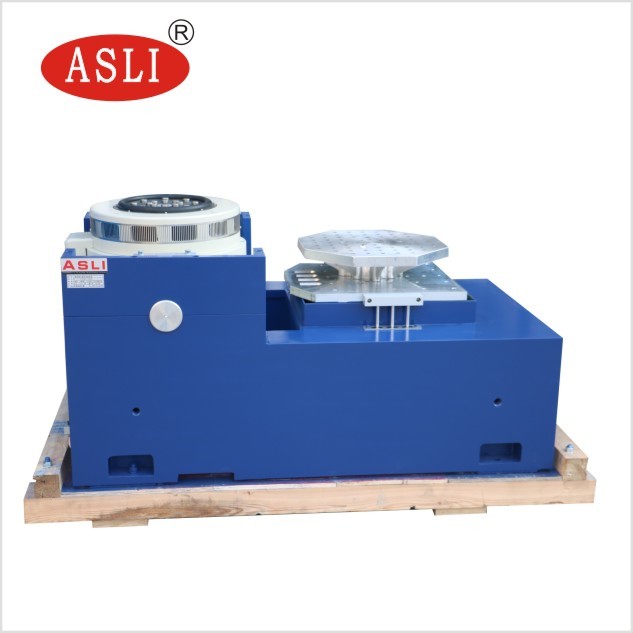

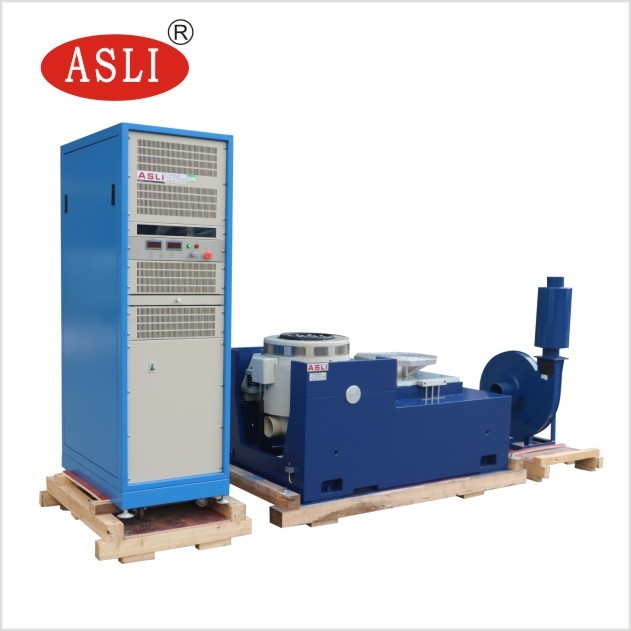

Système d'essai de vibration électrodynamique combiné triaxial de laboratoire (pot vibrant)
Application
Le pot vibrant à haute fréquence adopte la « structure à double circuit magnétique », les « anneaux d'action d'armature auto-générés », le « support pneumatique », les « roulements à rouleaux et guidage linéaire » ainsi que « l'isolation par tourillons », des technologies modernes avancées et spécifiques permettant de réaliser des essais de vibrations sinusoïdales et des essais de vibrations aléatoires à large bande sur les trois axes X, Y, Z, ainsi que des essais de chocs par impulsions classiques (demi-sinus) et de spectre de réponse aux chocs. Il est largement utilisé dans la défense nationale, l'armement, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les télécommunications, l'électroménager et d'autres domaines.
(1) Force nominale : force sinusoïdale 10 000 N ; force aléatoire 10 000 N ; force de choc 20 000 N ;
(2) Plage de fréquence : 3 Hz à 3 000 Hz, fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
(3) Mode de balayage de fréquence : linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Nombre de balayages de fréquence : 1 à 32 767
(5) Temps de balayage de fréquence : fréquence fixe / balayage unique 1-3600 min, affichage possible des courbes de balayage de fréquence.
(6) Accélération max. 1000 m/s2 (à vide)
(7) Vitesse max. : 1,8 m/s
(8) Déplacement max. : 51 mm p-p (à vide), double crête
(9) Déplacement de choc : 51 mm
(10) Masse de la bobine mobile : 14 kg
(12) Forme d'onde de vibration : sinusoïdale, aléatoire, choc
(13) Diamètre de la bobine mobile : Φ240 mm
(14) Dimensions du système de vibration : L1060 x H750 x P845 mm
(15) Poids du système de vibration : 960 kg
(16) Élargisseur vertical de 600 mm * 600 mm et table de glissement horizontal de 600 * 600 mm
Paramètres techniques :
| Nom | Table de vibration d'emballage / Testeur sur table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquence (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (kg) | Bobine mobile (kg) | Dimensions de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
(1) Générateur de vibrations 1 ensemble
(2) Contrôleur de vibrations 1 ensemble
(3) Baie de connexion de communication 1 ensemble
(4) Amplificateur de puissance DA-10 1 ensemble
(5) Alimentation d'excitation 1 pièce
(7) Logiciel pilote 1 ensemble
(8) Système de refroidissement 1 ensemble
(9) Ordinateur industriel 1 ensemble
(10) Imprimante couleur 1 ensemble (en option)
(11) Capteur d'accélération (câble de sortie inclus) 1 pièce
(12) Fixation de vibration 1 ensemble (en option, selon l'échantillon d'essai)
Contrôleur de vibrations numérique
Le contrôleur de vibrations est la toute dernière conception de notre société,
qui adopte une architecture de système distribué de pointe
au niveau international, et dont le cœur est le tout dernier processeur
32 bits à virgule flottante haute vitesse de la série TMS320 de la société
TI. Le rapport d'essai est automatiquement généré sous
Word. Pendant ou après l'essai, le
rapport d'essai peut être modifié, puis généré
automatiquement ou manuellement.
