norme de essai du Tableau JIS D 1601 de la vibration 2000Hz dynamique
Détails du produit
| force vibratoire: | 20 Kn | direction des vibrations: | vibrations horizontales |
|---|---|---|---|
| Application: | Automobile | Usage: | essai de vibration à haute fréquence |
| Norme d'essai: | MIL STD 810G | Pouvoir: | AC380V |
| Mettre en évidence |
Tableau de essai de la vibration 2000Hz,Tableau 1601 de essai de vibration de JIS D,équipement de test de Tableau de la vibration 2000Hz |
||
Description du produit

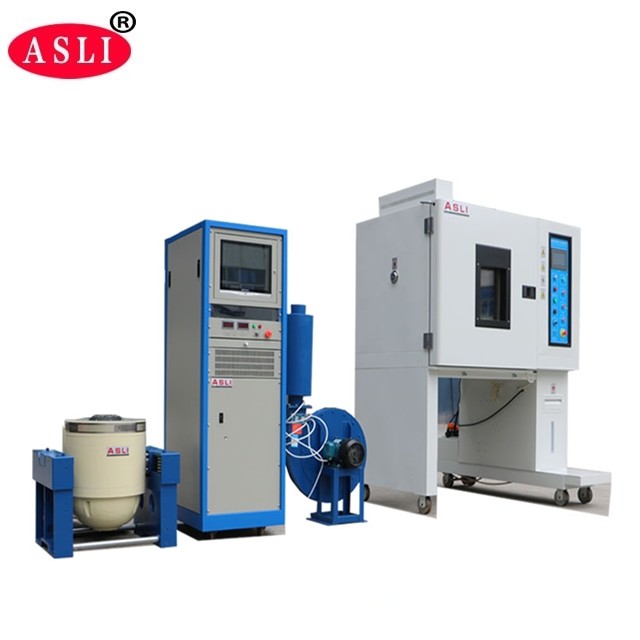

Le système de tremblement de table à vibration dynamique de 2000 Hz est conçu pour répondre à la norme JIS D 1601,fournir des tests de vibration à haute fréquence pour un large éventail d'applications industrielles et de recherche.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
La machine d'essai de vibration à haute fréquence est principalement utilisée pour les essais environnementaux de vibration et de choc des produits, le dépistage des contraintes environnementales et les essais de fiabilité.Il sert des industries dont l'aérospatiale.Cette plateforme de test répond à une variété de spécifications, y compris les normes IEC, MIL-STD, JIS et ASTM.
- Système de suspension flexible et guidage en ligne droite ̇ forte capacité de support, excellente performance de guidage et grande stabilité.
- Un airbag de charge centrale avec une rigidité statique élevée et une faible rigidité dynamique
- Diagnostic rapide par auto-examen et protection de la chaîne ¢ sécurité et fiabilité élevées.
- Le dispositif d'isolation et d'amortissement des airbags élimine le besoin de fondations spéciales, reproduit parfaitement les ondes vibratoires et réduit la transmission des vibrations.
- Disponible avec différentes plateformes d'expansion horizontale et verticale.
- Compatible avec tous les types de régulateurs de vibrations ¢ fonctionnement simple.
- Un petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances globales du banc de machines.

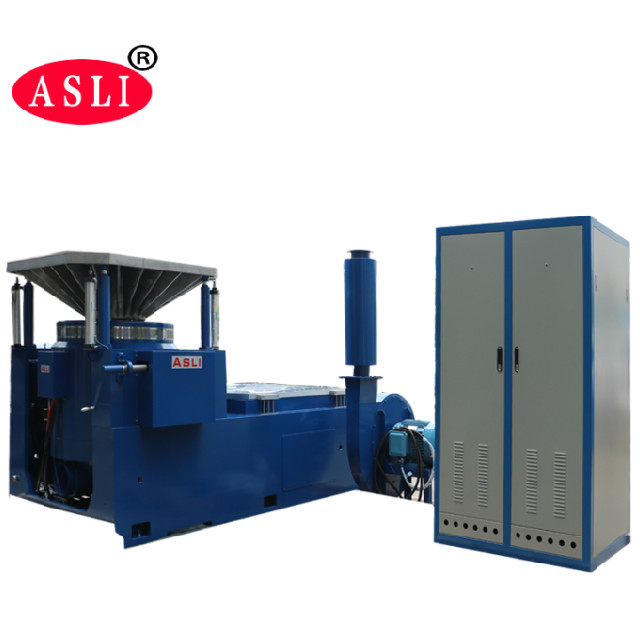

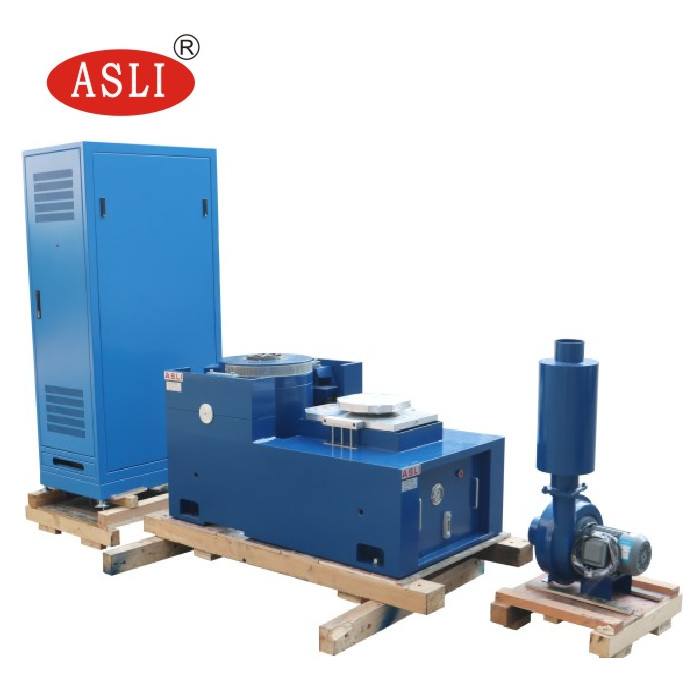

- Le banc horizontal et le banc de vibration constituent une unité intégrante bien structurée et pratique à installer et à régler.
- Piste à pression statique avec conception en forme de V, résistante à la pente et aux charges de biais.
- Pompes à huile intégrées: bonne structure et fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
Conçue pour les essais automobiles, cette table de vibrations horizontales haute fréquence offre des performances précises et fiables pour des environnements d'essai exigeants.
Points forts du produit
La table d'essai de vibration dynamique 2000 Hz répond aux normes JIS D 1601 et MIL STD 810G avec une force de 20 KN et des vibrations horizontales. Idéal pour les tests automobiles à haute fréquence, il est doté d'un système de suspension flexible, d'un amortissement par airbag et d'un autodiagnostic rapide pour une stabilité et une sécurité élevées. Plateformes d'extension personnalisées disponibles.
