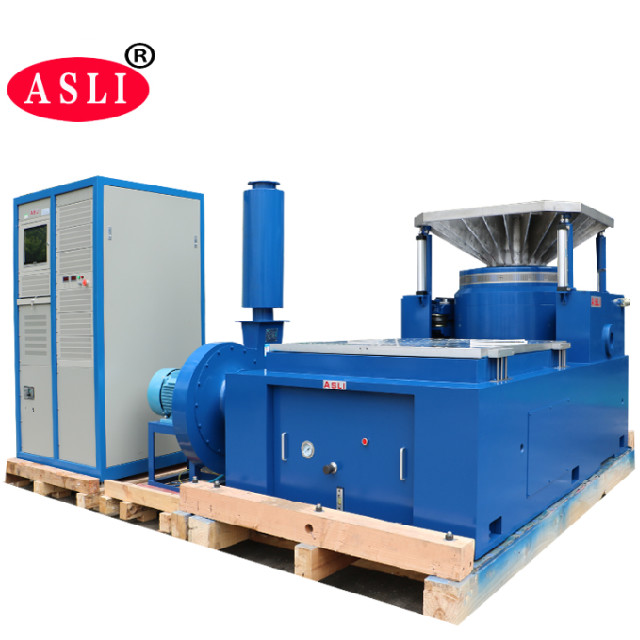

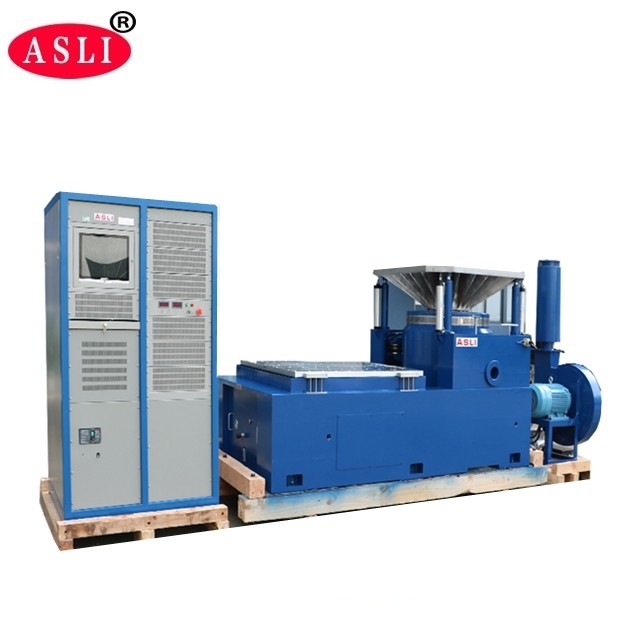

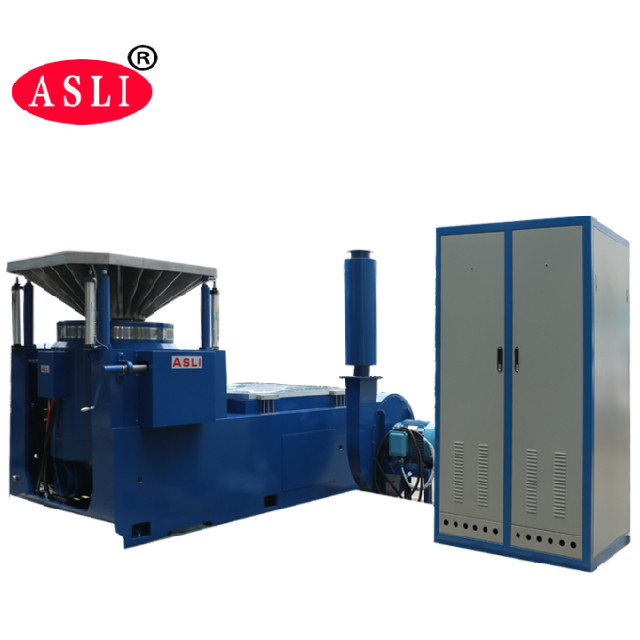

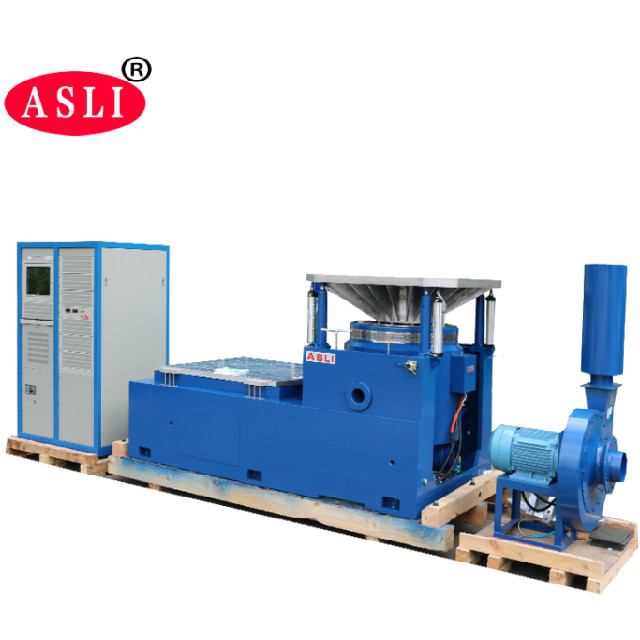

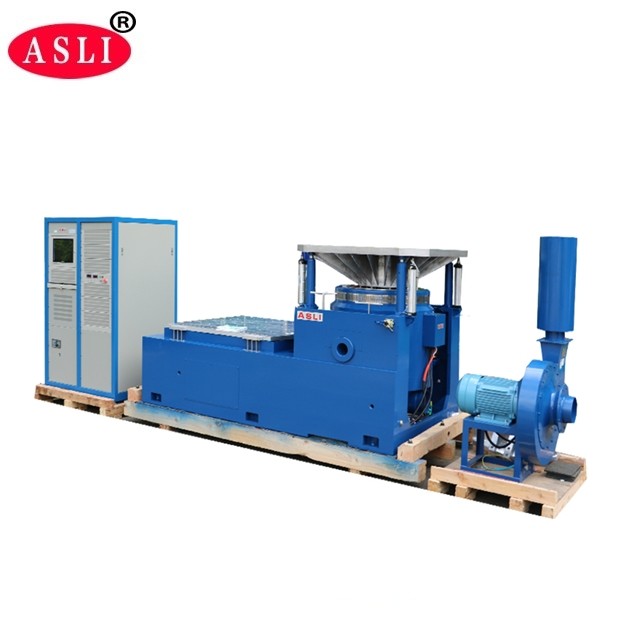

Dispositif trembleur électrodynamique à haute fréquence de MIL-STD 202
Product Details
| Force sinusoïdale: | 3 000 N | Vélosité: | 10,6 m/s |
|---|---|---|---|
| Direction de la vibration: | Verticale | Accélération: | 100 g |
| Fréquence: | 3 à 3500 Hz | Le pouvoir: | 380v 3 phases |
| Déplacement: | 25 mm | ||
| Mettre en évidence |
Dispositif trembleur électrodynamique à haute fréquence,Dispositif trembleur électrodynamique de MIL-STD 202,Équipement d'essai électrodynamique de vibration |
||
Product Description
Nous sommes un fabricant de produits de la série Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester.Notre équipement adopte des technologies modernes avancées, y compris une structure à double circuit magnétique., cercles d'action de squelette auto-générés, support aérien, roulements à rouleaux et guidage linéaire, et isolation de trunnion.
Ces systèmes peuvent effectuer des tests de vibration sinusoïdale à trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (mi-sinus, trapézoïdal,Des tests de spectre de réponse de choc.Les produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon porteuse augmentent la capacité de la table de vibration et améliorent les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.
- Le banc horizontal et le banc vibratoire sont un type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée avec une bonne structure et un fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 à 1000 5 à 1500 5 à 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 à 1000 5 à 1400 5 à 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 à 1000 5 à 1500 5 à 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 à 1000 5 à 1200 5 à 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 à 800 5 à 1000 5 à 1500 | 36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 à 1000 5 à 1500 5 à 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 à 1000 5 à 1300 5 à 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 Pour les appareils électroniques Pour les appareils électroniques | 5 à 800 5 à 1100 5 à 1400 | 126 168 210 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances selon une structure parfaite.matériau de haute qualité, et de la main d'œuvre.
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banquet rond) | 220 | 350 | Φ1200 |
