Équipement d'essai de Tableau de la vibration 20KN 1.8m/s pour les accessoires électriques
Détails du produit
| force sinusoïdale: | 20000N | Gamme de fréquence: | 3hz à 2500hz |
|---|---|---|---|
| Vitesse: | 1,8 m/s | Directement: | X, Y, Z |
| Accélération: | 100g | enroulement en mouvement: | 30 kg |
| Charger: | 300KG | ||
| Mettre en évidence |
Équipement d'essai de Tableau de la vibration 20KN,équipement d'essai de Tableau de la vibration 1.8m/s,Machine d'essai de la vibration 20KN |
||
Description du produit

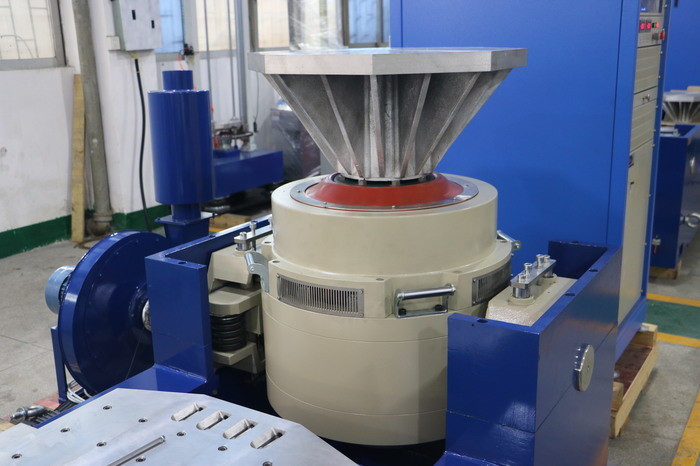

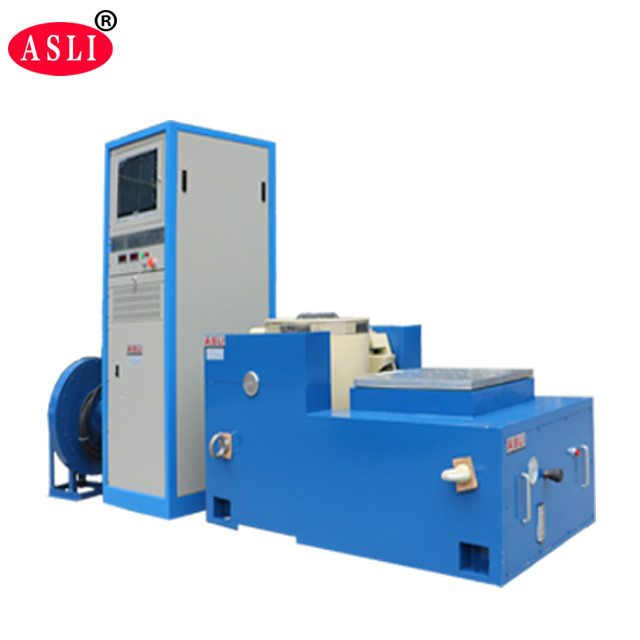

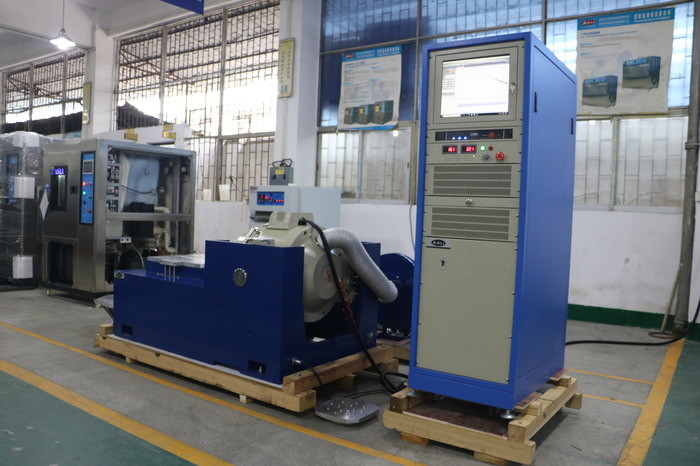

Le vibreur électrodynamique numérique ES-20 est une machine d'essai de vibration à haute fréquence conçue pour des tests précis et fiables d'accessoires et de composants électriques. Fabriqué par ASLi, une entreprise avec 28 ans d'expérience dans les équipements de test environnementaux de simulation et les machines d'essai de vibration et de choc mécaniques, ce système est un produit phare qui a obtenu la certification CE.
Avec une longue histoire s'étendant sur 28 ans, ASLi se consacre au développement et à la fabrication d'équipements de test environnementaux de simulation, de machines d'essai de vibration et de choc mécaniques. Le vibreur électrodynamique numérique ES-20 et la machine d'essai de vibration à haute fréquence sont nos produits phares, ayant obtenu la certification CE pour la qualité et la sécurité.
Chaque machine est soigneusement emballée pour un transport mondial en toute sécurité : un film PP est appliqué en premier, suivi d'une mousse de 10 mm entre la machine et le caisson, avec un caisson extérieur standard en contreplaqué d'exportation pour une protection maximale.
| Modèle |
Nominal Sinusoïdal Force (N) |
Nominal Aléatoire Force (N) |
Fréquence Plage (Hz) |
Nominal Accélération (m/s²) |
Nominal Vitesse (m/s) |
Nominal Déplacement (p-p) mm |
Max. Charge (Kg) |
Mobile Bobine (Kg) |
Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Structure dynamique circulaire bien conçue avec une fréquence de résonance axiale de scène plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité de corps composite droite et orientée vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- Le système de déplacement avancé assure une grande fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement avec un faible effet de ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Taille du banc (mm) | Plage de fréquence (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| Modèle | Poids (kg) | Fréquence Max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
ASLi fabrique la série de vibreurs électrodynamiques numériques ES-20 et de machines d'essai de vibration à haute fréquence, intégrant des technologies modernes avancées telles que la "structure à double circuit magnétique", les "cercles d'action de squelette auto-générés", le "support aéroporté", les "roulements à rouleaux et guidage linéaire" et l'"isolation de tourillon". Ces systèmes peuvent effectuer des tests de vibration sinusoïdale sur les axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armements, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
FAQ :
Q1 : Qu'est-ce qu'un vibreur électrodynamique ?
RE : Un vibreur électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?
RE : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.
Q3 : Quels tests de vibration le vibreur peut-il effectuer ?
RE : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.
Q4 : Quelle est la fréquence de test maximale ?
RE : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de vibreurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir votre plage de fréquence requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de vibreur ?
RE : Les principaux facteurs incluent :
- Poids maximal de l'échantillon
- Dimensions de l'échantillon
- Direction de vibration requise
- Plage de fréquence
- Accélération maximale
- Déplacement
- Norme de test de vibration requise
Sur la base de ces paramètres, nous pouvons recommander un système de vibreur approprié.
Q6 : Le vibreur peut-il effectuer des vibrations verticales et horizontales ?
RE : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibration aléatoire ?
RE : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la PSD.
Q8 : Peut-il effectuer des tests de choc ?
RE : Oui, à condition que le système de vibreur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.
Un vibreur électrodynamique offre plusieurs avantages pour les tests de vibration à haute fréquence :
- Large plage de fréquence : Convient aux tests de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
- Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
- Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de commande, ce qui le rend adapté aux tests de vibration par balayage.
- Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
- Tests programmables : Les paramètres de test tels que la plage de fréquence, la vitesse de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
- Convient aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
- Haute automatisation : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant l'efficacité et la répétabilité des tests.
Si vous avez des questions sur le vibreur vertical et horizontal, n'hésitez pas à nous contacter. Nous serons heureux de vous aider.
