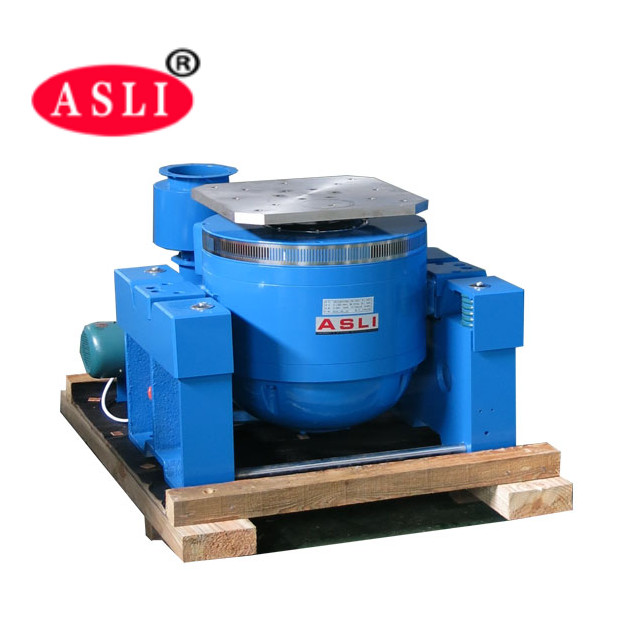

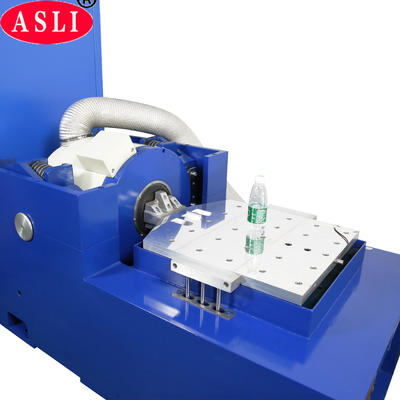

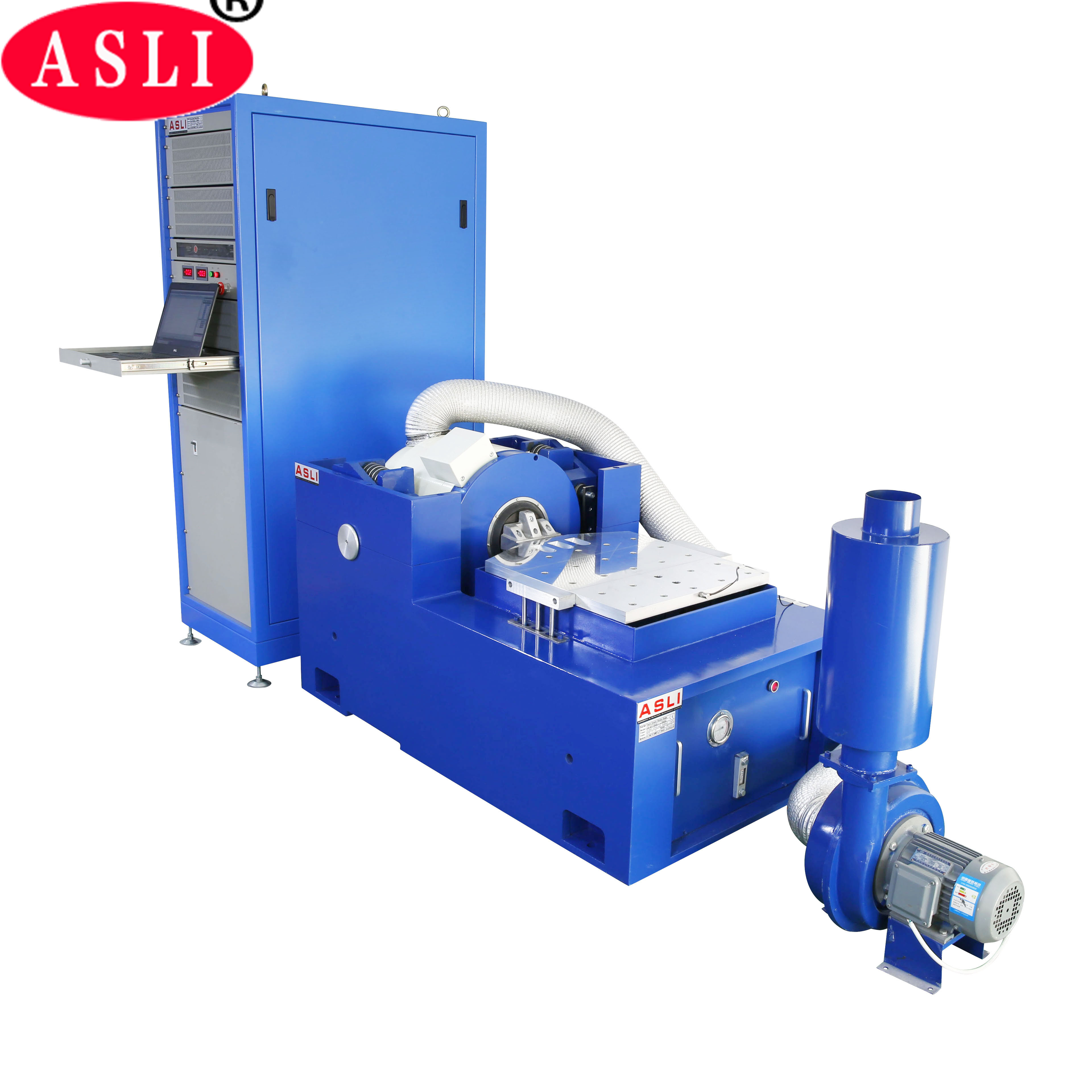

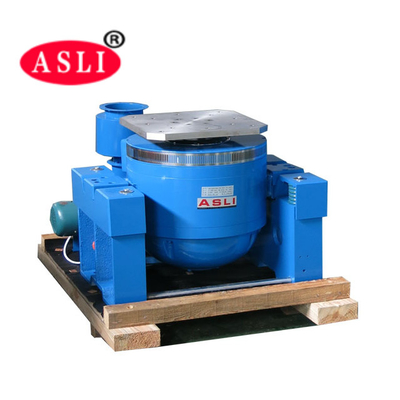

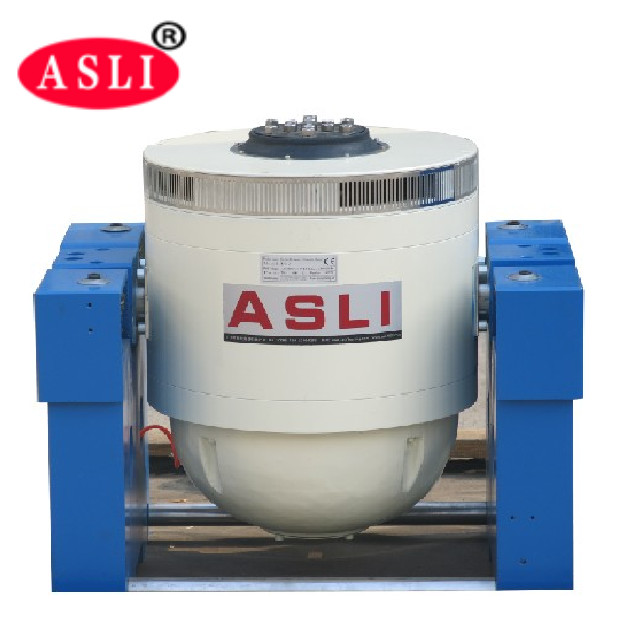

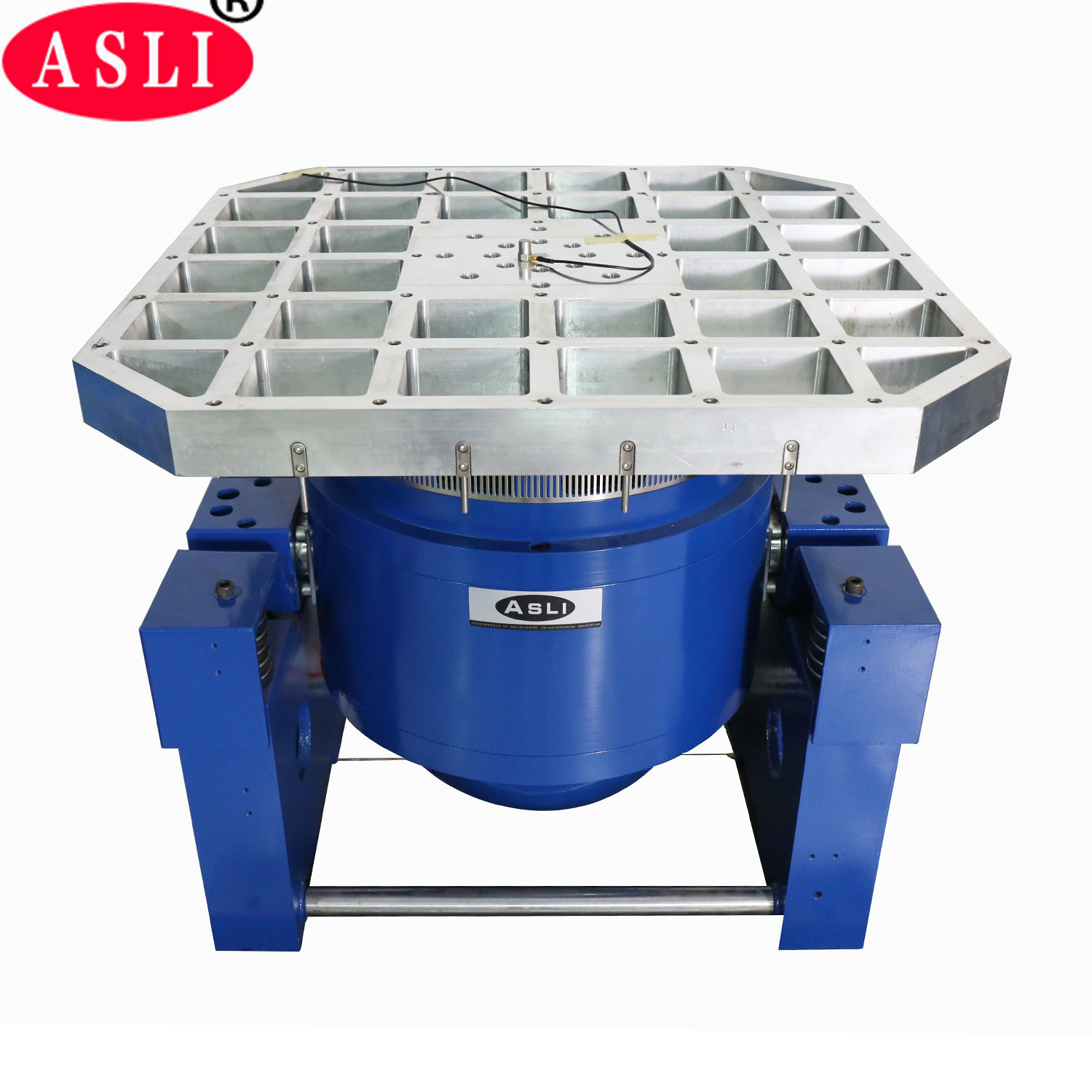

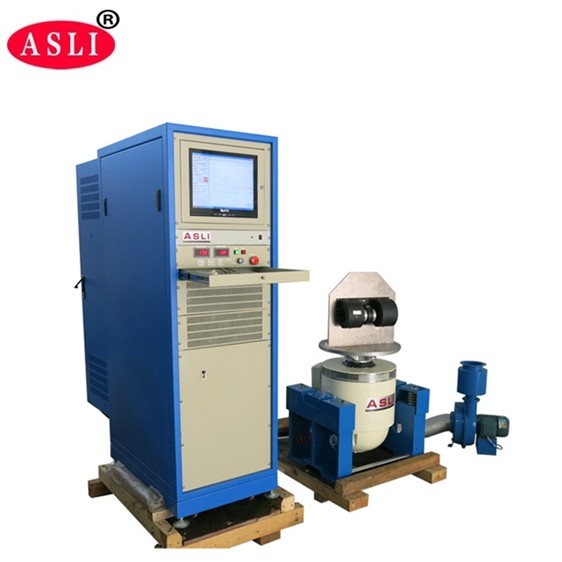

1000kg.f excitant le système de test électrodynamique 1.8m/s de vibration de force
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Déplacement: | 25 mm | Fréquence: | 3 ~ 3500Hz |
| chargement: | 180 kg | Accélération: | 100g |
| armature: | 450 mm | Marque: | Asli |
| Taille de la table: | 500x500 mm | ||
| Mettre en évidence |
système de test de la vibration 1000kg.f,Système de test 1.8m/s de vibration,équipement de test de Tableau de la vibration 1000kg.f |
||
Product Description
Le système de test de vibration à force d'excitation de 1000 kg.f est conçu pour effectuer des tests de vibration sinusoïdale, aléatoire et de choc avec précision et fiabilité. Ce système de secoueur de vibration électrodynamique est largement utilisé dans les industries de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile et des appareils ménagers. Il est conçu pour la détection précoce des défauts, la simulation des conditions de travail réelles et les tests de résistance structurelle.
Le système prend en charge les fonctions d'onde sinusoïdale, FM, sweep, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle du temps. Il offre un contrôle informatique complet avec des modes d'accélération fixe et d'amplitude fixe simples. Chaque unité subit des tests de fonctionnement continu sans défaillance pendant 3 mois pour garantir des performances stables et une qualité fiable.
| Article | Description |
|---|---|
| Force sinusoïdale | 10000 N |
| Force de choc | 20000 KN |
| Plage de fréquences | 5–3000 Hz |
| Déplacement | 51 mm |
| Vitesse max. | 1,8 m/s |
| Accélération max. | 981 m/s² (sans chargement) |
| Diamètre de l'armature | 200 mm |
| Couple de charge autorisé | >300 N•m |
| Masse effective de l'armature | 6 kg |
| Capacité de charge max. | 100 kg |
| Fuite magnétique | ≤1 mT |
| Fréquence d'isolation des vibrations axiales | <3 Hz |
| Fixation de la charge | 16 inserts M8 en acier inoxydable |
| Dimensions (L×l×H) | 850 × 665 × 760 mm |
| Poids approximatif | 990 kg |
Le tableau suivant liste les spécifications de la série de bancs de test de vibration pour batteries automobiles EN50604 / IEC62133 / UN38.3, adaptés aux applications de test en laboratoire.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimensions de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
- Cercle dynamique bien conçu avec une fréquence de résonance axiale à étage supérieur.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de bielle avec rigidité composite orientée vers l'axe droit et importée pour une capacité de charge excentrique élevée.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de mouvement à technologie avancée assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge du roulement de la table de vibration et améliorent les performances à basse fréquence.
