Machine d'essai de vibration d'IEC62133 type électromagnétique horizontal à haute fréquence et vertical
Détails du produit
| force vibratoire: | 30KN | Max. Accélération: | 100g |
|---|---|---|---|
| Norme d'essai: | IEC62133 | direction des vibrations: | vibration horizontale et verticale |
| dispacement maximal: | 51 millimètres | le poids de la bobine mobile: | 40 kg |
| Mettre en évidence |
Machine d'essai de vibration du CEI 62133,machine d'essai de vibration 30KN,le CEI 62133 Shaker System électromagnétique |
||
Description du produit

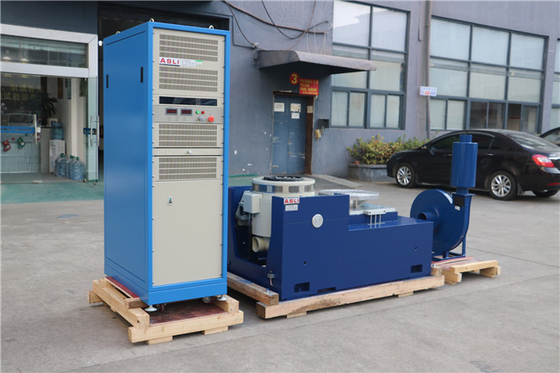

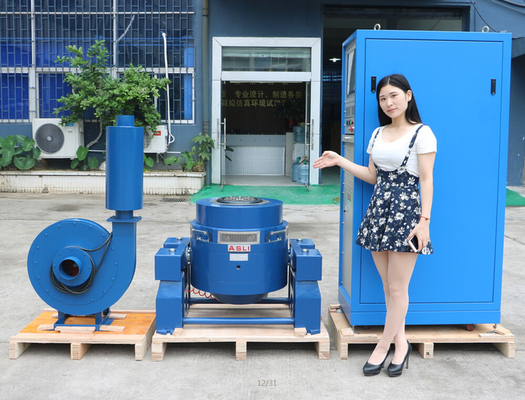

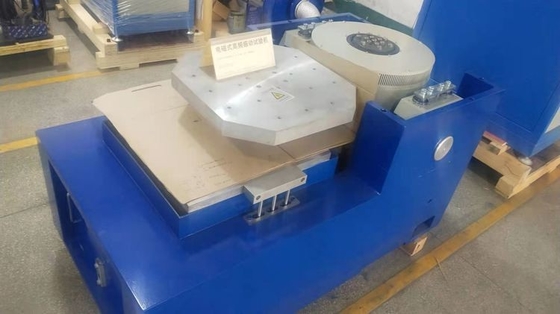

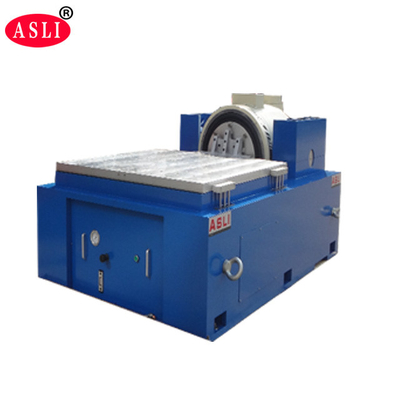

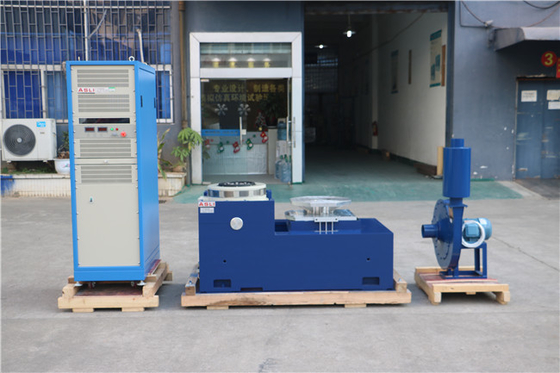

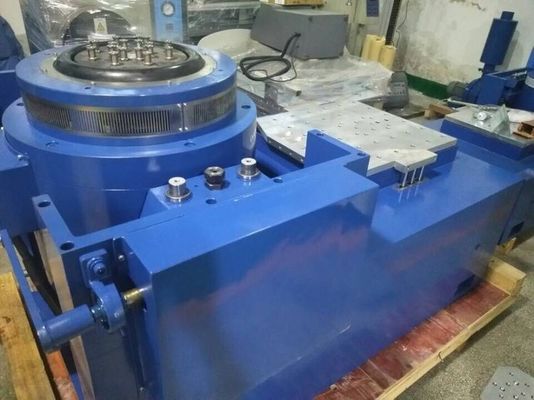

La machine d'essai de vibration horizontale et verticale électromagnétique haute fréquence IEC62133 est un système conçu avec précision pour des tests rigoureux de vibration et de choc des batteries, des packs de batteries et d'une large gamme de produits industriels. Elle est entièrement conforme aux normes internationales de sécurité et de transport des batteries, fournissant des résultats fiables et reproductibles pour le criblage de stress environnemental et les tests de fiabilité.
Le système fixe la batterie ou le pack de batteries sur la table vibrante et applique des vibrations contrôlées le long de trois axes mutuellement perpendiculaires à des fréquences, accélérations et déplacements prescrits. Pendant les tests, l'échantillon ne doit pas fuir, perdre de capacité, se casser, prendre feu ou exploser — garantissant ainsi les normes de sécurité et de performance les plus élevées.
Son champ d'application est exceptionnellement large, couvrant les cartes de circuits imprimés, les batteries, les avions, les navires, les fusées, les missiles, les automobiles, les appareils électroménagers et de nombreux autres produits industriels.
| Paramètre | Valeur |
|---|---|
| Force sinusoïdale (crête) | 30 kN |
| Force de choc (crête) | 60 kN |
| Plage de fréquences | 5–2800 Hz |
| Déplacement (continu) | 51 mm |
| Vitesse max. | 1,8 m/s |
| Accélération max. | 100 G |
| Diamètre de l'armature | 445 mm |
| Fréquence de résonance du 1er ordre | 2 400 Hz |
| Moment excentrique admissible | >500 N·m |
| Poids de l'armature | 40 kg |
| Dimension de la vis HE/ST | M10 (métrique) |
| Fréquence d'isolation des vibrations axiales | <3 Hz |
| Charge utile max. | 500 kg |
| Fuite de flux magnétique | ≤1 mT |
| Dimensions (L×l×H, non emballé) | 1 330 × 860 × 1 250 mm |
| Poids (non emballé) | 2 500 kg |
| Installation | Tapis en caoutchouc (tirants d'ancrage requis) |
| Paramètre | Valeur |
|---|---|
| Sortie de l'amplificateur | 30 kVA |
| Rapport signal/bruit | >65 dB |
| Tension de sortie nominale | 120 Vrms |
| Dimensions (L×l×H, non emballé) | 800 × 900 × 2 100 mm |
| Paramètre | Valeur |
|---|---|
| Volume d'air | 0,46 m³/s |
| Puissance | 7,5 kW |
| Diamètre du conduit d'air | 200 mm |
| Pression d'air | 8,8 kPa |
| Installation | Connectable au plafond (jusqu'à deux coudes à 90°), longueur max. de 20 pieds |
- GB/T 31486-2015 — Exigences de performance électrique et méthodes d'essai pour la batterie de traction des véhicules électriques
- UL 1642:2012 — Norme pour les batteries au lithium
- UL 2054:2012 — Batteries domestiques et commerciales
- UN38.3 (2012) — Partie 3: Proposition de transport de marchandises dangereuses — manuel de tests et de normes
- IEC62133-2:2017 — Exigences de sécurité pour les cellules secondaires scellées portables, et pour les batteries fabriquées à partir de celles-ci, destinées à être utilisées dans des applications portables — Partie 2: Systèmes au lithium
- IEC 62281:2004 — Exigences de sécurité pour le transport des batteries au lithium et des batteries
- IEC 60068:2007 — Partie 4 des cellules galvaniques: exigences de sécurité des batteries lithium-ion
- Fonctionnement ultra-silencieux pour un environnement de travail confortable
- Base de machine de haute qualité pour une installation pratique et un fonctionnement fluide
- Circuit de commande numérisé avec affichage de fréquence et réglage PID pour une stabilité et une fiabilité améliorées
- Prend en charge les modes de fonctionnement à fréquence variable et à fréquence fixe pour répondre aux diverses exigences de test
- Conçu pour éliminer les interférences de champ électromagnétique fortes avec le circuit de commande
- Les réglages de durée de fonctionnement prolongée permettent aux produits testés d'atteindre des durées de test précises et reproductibles
FAQ :
Q1 : Qu'est-ce qu'un vibreur électrodynamique ?
RÉ : Un vibreur électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?
RÉ : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.
Q3 : Quels tests de vibration le vibreur peut-il effectuer ?
RÉ : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.
Q4 : Quelle est la fréquence de test maximale ?
RÉ : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de vibreurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir la plage de fréquences requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de vibreur ?
RÉ : Les principaux facteurs comprennent :
- Poids maximal de l'échantillon
- Dimensions de l'échantillon
- Direction de vibration requise
- Plage de fréquences
- Accélération maximale
- Déplacement
- Norme de test de vibration requise
Sur la base de ces paramètres, nous pouvons recommander un système de vibreur approprié.
Q6 : Le vibreur peut-il effectuer des vibrations verticales et horizontales ?
RÉ : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibration aléatoire ?
RÉ : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la densité spectrale de puissance (PSD).
Q8 : Peut-il effectuer des tests de choc ?
RÉ : Oui, à condition que le système de vibreur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.
Un vibreur électrodynamique offre plusieurs avantages pour les tests de vibration haute fréquence :
- Large plage de fréquences : Convient aux tests de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
- Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
- Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de commande, ce qui le rend adapté aux tests de vibration par balayage.
- Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
- Tests programmables : Les paramètres de test tels que la plage de fréquences, le taux de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
- Convient aux tests haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
- Automatisation élevée : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant l'efficacité et la répétabilité des tests.
Points forts du produit
Le testeur de vibrations électromagnétiques IEC62133 offre une force de 30 kN, une accélération de 100 g et une fréquence de 5 à 2 800 Hz pour les tests de batterie horizontaux et verticaux. Comprend un déplacement de 51 mm, une charge utile de 500 kg et un fonctionnement ultra-silencieux. Conforme aux normes UL, UN38.3 et CEI. Options personnalisées disponibles pour des tests fiables et précis.
