Testeur de vibration ES-3A.pdf

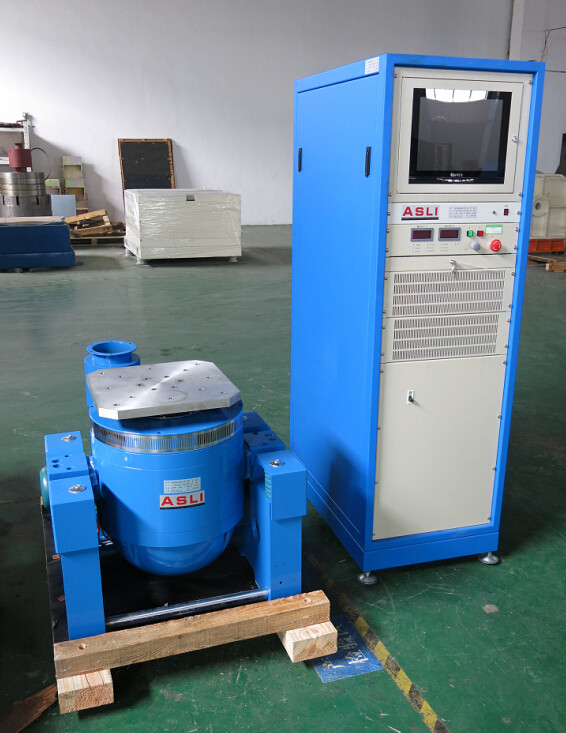

Tableau de vibration de test sinusoïdal et aléatoire avec petite bobine mobile
Ce qui affectera la quantité de poussée requise pour la table de vibration?
Description du spécimen
Masse d'essai de l'échantillon
Dimensions du spécimen
Profil d'essai, le cas échéant
Accélération maximale de l'essai
Essai dans la direction X, Y, Z ou seulement dans la direction Z
Spécification du modèleSystème de test de vibration de refroidissement par air Table de secoueur dynamique avec échantillon fixutre personnalisé
| Spécification du système | |||
| Modèle de système: | ES- 3 | ||
| Plage de fréquence: | 3 à 3500 | ||
| Force nominale | Sinus N | 3000 | |
| N aléatoire | 3000 | ||
| Choc N | 6000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.6 | |
| Choc ((m/s2) | 1.6 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
25 | |
| Coil de déplacement | 3.5 kg | ||
| Dimension de la bobine en mouvement | Diamètre 230 mm | ||
| Charge maximale: | 100 kg | ||
Autres sélections disponibles de shakers à vibration
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

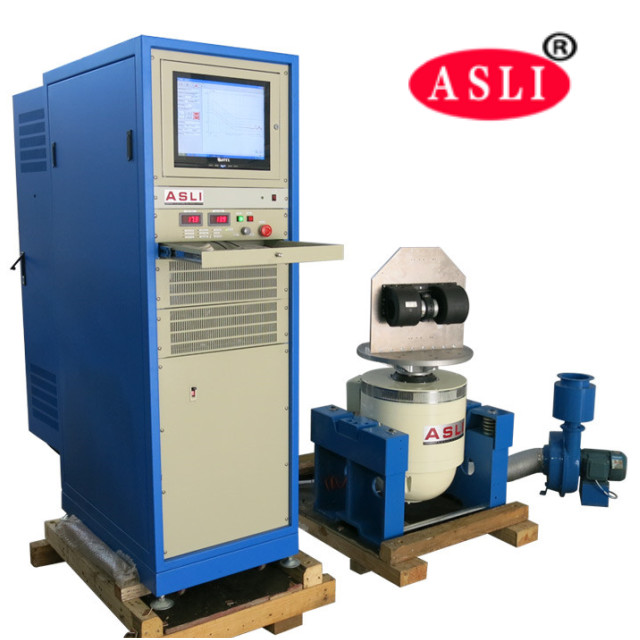

Exemple de vibration pour le test aléatoire
Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.

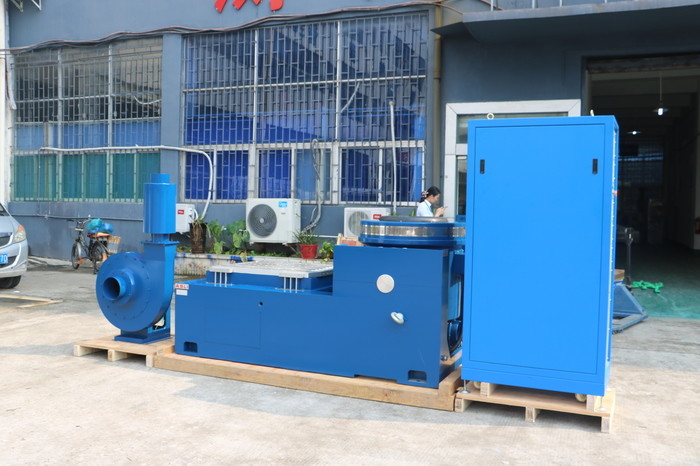

7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.Paramètres techniques du tableau des vibrations horizontales (essai sur les axes X et Y)
Paramètres techniques du tableau des vibrations verticales ((Z, essais sur l'axe):

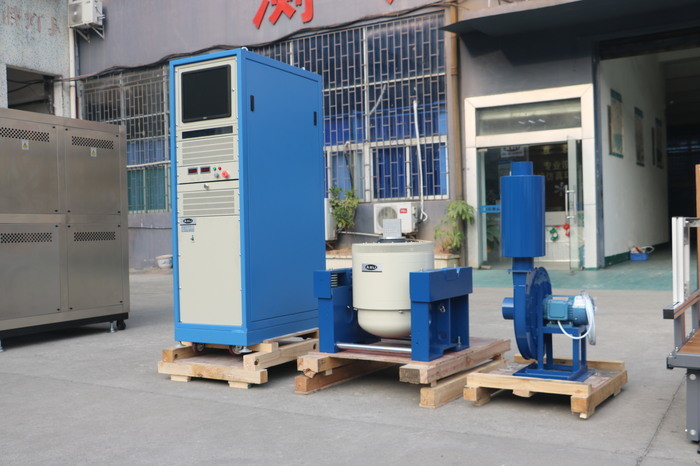

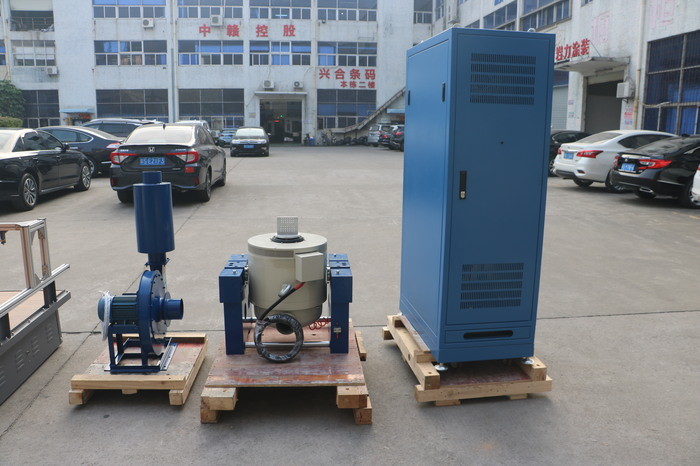

Image de l'emballage:
Toutes les questions de refroidissement de l'air Système de test de vibration Table à secouer dynamique avec échantillon Fixutre personnalisé bienvenue à nous contacter
