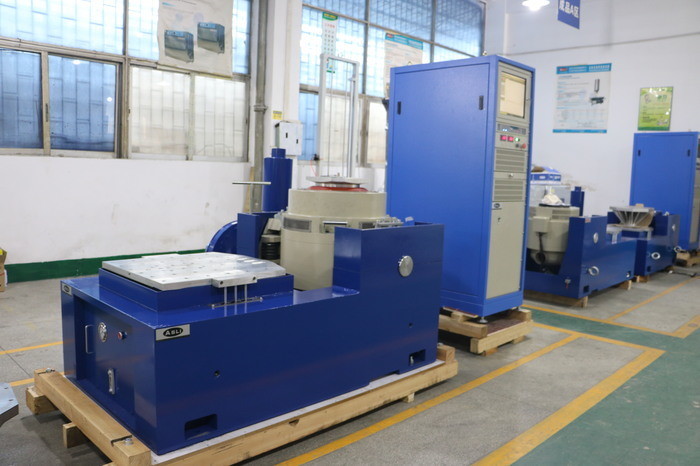

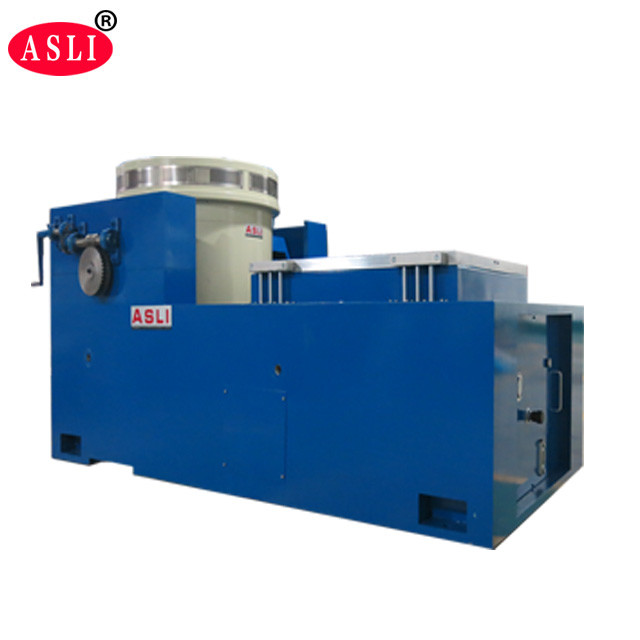

L'air a refroidi 40KN la vibration Shaker Test System avec le Tableau vibrant de 1000 x de 1000mm
Product Details
| force sinusoïdale: | 40kn | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Déplacement: | 51mm | Fréquence: | 3 ~ 2000 Hz |
| Chargement: | 500KG | Accélération: | 100g |
| armature: | 450mm | Taille de la table: | 1000 x 1000mm |
| Mettre en évidence |
40KN vibration Shaker System,Vibration refroidie par air Shaker System,vibration Shaker Table de 1000x1000mm |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitationIl est largement utilisé pour évaluer les fréquences de résonance des conceptions de produits et d'emballages, ainsi que pour simuler les vibrations aléatoires qui se produisent pendant la distribution ou dans les environnements d'utilisation.Le système est simple à utiliser et peut effectuer un large éventail de tests de vibration conformément au gouvernement, de l'industrie et des spécifications d'entreprise.
Télécharger la machine de test de température de vibration THV-Volume PDF
Un shaker est un dispositif électromagnétique utilisé pour les essais de vibration pour exciter la structure testée.Les shakers à vibration sont disponibles dans différentes conceptions pour répondre aux différentes exigences d'essai.
- Une structure combinée de chambre d'essai et de système de réfrigération dotée d'une conception compacte et élégante, avec une console indépendante pour un fonctionnement pratique.
- Unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger.
- Contrôleur LCD à écran tactile couleur importé capable de contrôler automatiquement les programmes de température et d'humidité.
- Équipé d'une interface de télécommunication RS-232, les utilisateurs peuvent choisir parmi différents modèles de bancs d'essai de vibration pour satisfaire aux exigences uniques du client afin d'assurer une bonne performance de refroidissement.
- Système d'étanchéité à la chaleur et à l'air: ce banc de vibration présente également un effet remarquable de vibration mécanique, d'équipement de test de fiabilité et de vibration de choc.
Tableau de vibration d'emballage / Testeur de table de vibration pour pièces automobiles
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Le shaker peut également être combiné avec une chambre d'essai d'humidité à température pour des essais environnementaux et vibratoires complets.
| Modèle | Les émissions de dioxyde de carbone dans l'atmosphère doivent être maintenues à une température minimale. |
|---|---|
| Dimension interne | Le nombre d'étoiles à l'intérieur de l'équipement doit être déterminé en tenant compte de l'état de l'équipement. |
| Dimension extérieure | Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de la fréquence de l'échantillon. |
| Plage de température | Température basse: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) Température élevée: 100 °C (150 °C) |
| Plage d'humidité | H.R. de 20% à 98% (10% à 98% H.R. / 5% à 98% H.R. est une condition spéciale facultative, nécessitant un déshumidificateur) |
| Précision analytique / Uniformité de la distribution de la température et de l'humidité | 00,1% H.R. / ± 2,0 °C; ± 3,0% H.R. |
| Contrôle de la température et de l'humidité | ±0,5 °C; ±2,5% de H.R. |
| Taux de hausse/baisse de température | Température en hausse d'environ 0,1 à 3,0 °C/min / température en baisse d'environ 0,1 à 1,5 °C/min (La vitesse de chute minimale de 1,5°C/min est une condition spéciale facultative) |
| Matériel interne et externe | Le matériau de la boîte intérieure est l'acier inoxydable SUS 304#; la boîte extérieure est l'acier inoxydable ou l'acier laminé à froid SEE avec revêtement de peinture. |
| Matériau d'isolation | Matériaux isolants à haute température, haute densité, chlore formate, mousse d'acétate d'éthyle |
| Système de refroidissement | Refroidissement par vent ou par eau / compresseur à segment unique (-40oC), compresseur à double segment (-70oC) |
| Dispositifs de protection | commutateur sans fusible, commutateur de protection contre la surcharge pour le compresseur, commutateur de protection contre les liquides de refroidissement haute et basse tension, commutateur de protection contre la surhumidité et la surtempérature, fusibles, système d'alerte de défaillance,protection contre les accidents de stockage |
| Accessoires facultatifs | Porte intérieure avec trou de fonctionnement (facultatif), enregistreur (facultatif), purificateur d'eau, déshumidificateur |
| Équipement d'essai des vibrations | Pour les paramètres techniques, veuillez vous référer aux paramètres du testeur de vibration de type électrodynamique dans le présent catalogue. |
| Le pouvoir | AC380V 3 lignes 5 phases, 50/60 Hz |
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes sont des roulements composites à rigidité droite et orientés vers l'importation, avec une capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Système de déplacement de technologie avancée pour assurer une fiabilité élevée du cercle dynamique.
- Une nouvelle conception de conduit pour améliorer l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du petit ballon support, augmentant la capacité de support de la table de vibration et améliorant les performances à basse fréquence.
Product Highlights
Agitateur vibrant 40KN refroidi par air avec table 1000x1000mm, 3-2000Hz, charge 500kg, accélération 100g. Idéal pour les tests modaux et d'endurance. Comprend un contrôleur à écran tactile importé, une interface R232 et se combine avec des chambres de température et d'humidité pour des tests de fiabilité complets.
