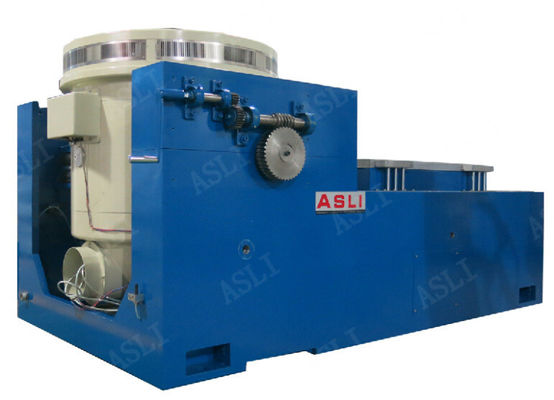

Sinus et grand système de test aléatoire de vibration de déplacement avec le contrôleur pour MIL-STD 810F
Product Details
| force sinusoïdale: | 40000n | Vitesse: | 2,0 m / s |
|---|---|---|---|
| Déplacement: | 51mm | Fréquence: | 3 ~ 2000 Hz |
| Chargement: | 500KG | Accélération: | 100g |
| armature: | 450mm | ||
| Mettre en évidence |
système de test de la vibration 40000N,Système de test de vibration de sinus,Banc d'essai de la vibration 2000HZ |
||
Product Description
Télécharger le support d'essai de vibration à haute fréquence ES-30 (PDF)
Le système d'essai de vibration sinusoïdale et de grand déplacement aléatoire avec contrôleur est conçu pour être conforme à la norme MIL-STD 810F. This high-frequency electromagnetic vibration shaker evaluates resonant frequencies of product and package designs while simulating the random vibration encountered during distribution or in-use environmentsLe système est simple à utiliser et effectue un large éventail de tests de vibration conformément aux spécifications gouvernementales, industrielles et d'entreprise.
Il s'agit d'un système de certification qui est basé sur les normes MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS et autres.
- Appareils électroniques automobiles
- Assemblages de compteurs de moteur
- Piles de stockage pour automobiles
- Équipement électrique automobile
- Moteurs automobiles
- Piles diélectriques hydrosolubles
- Ventilateurs de sécurité
- Compresseurs de climatisation automobile
Les conditions d'essai comprennent généralement la plage de fréquences d'essai des vibrations, l'amplitude des vibrations, la durée des vibrations, la direction des vibrations, le type de vibrations (vibrations sinusoïdales, aléatoires ou mixtes),et limites de tolérance d'essai- déterminer si l'essai doit être effectué dans un sens (et, le cas échéant, dans l'ordre des essais dans les directions X, Y et Z) ou dans trois sens simultanément.
- Une structure combinée de chambre d'essai et de système de réfrigération dotée d'une conception compacte et élégante; console indépendante.
- Fonctionnement pratique; unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger.
- Contrôleur LCD à écran tactile couleur importé capable de contrôler automatiquement les programmes de température et d'humidité.
- Équipé d'une interface de télécommunication RS232 pour répondre aux exigences uniques du client,Les utilisateurs peuvent choisir parmi différents modèles de bancs d'essai de vibration pour s'assurer qu'en plus d'un bon système de refroidissement, de chaleur et d'étanchéité à l'air,, ce banc de vibration bénéficie également d'un effet remarquable de l'équipement de test de fiabilité des vibrations mécaniques et de la vibration de choc.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux rocker rod sont des roulements composites droits et orientés vers l'importation, orientation de rigidité du corps, capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
- La technologie avancée se déplace autour du système pour assurer que le cercle dynamique de haute fiabilité.
- Une nouvelle conception des conduits et un effet de refroidissement amélioré.
- La rigidité statique, la rigidité dynamique du petit ballon support, augmentant la capacité de support de la table de vibration, améliorent les performances à basse fréquence.
Si vous avez besoin de plus d'informations sur le système de test de vibration à grand déplacement sinusoïdal avec contrôleur pour MIL-STD 810F, n'hésitez pas à nous contacter.
