Testeur de vibration ES-3A.pdf

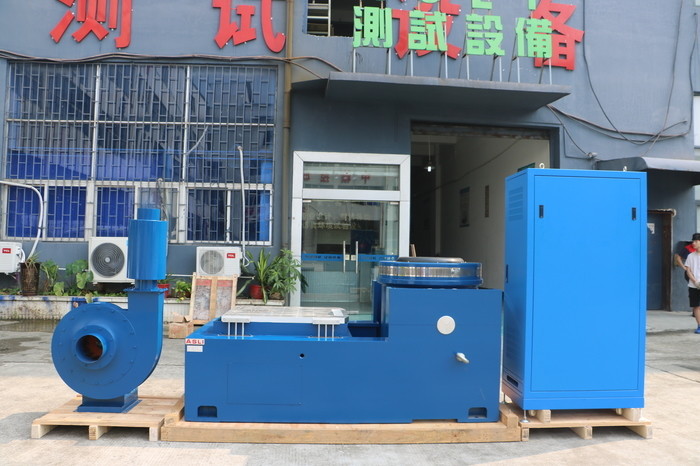

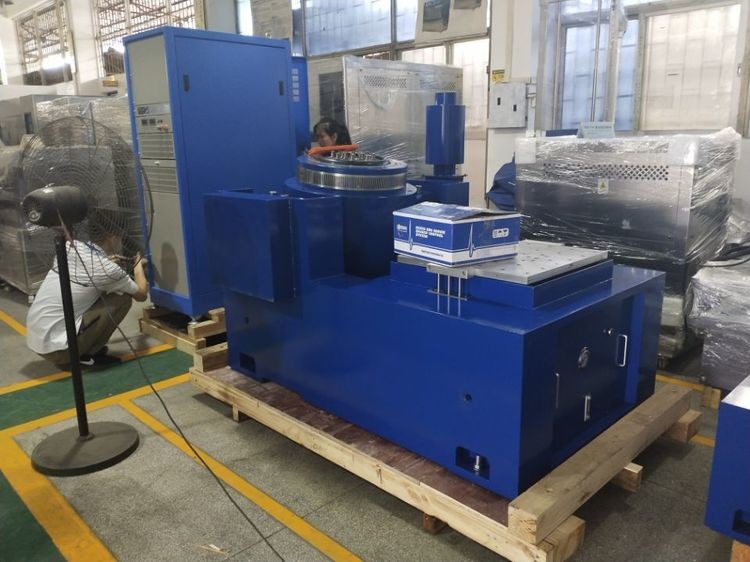

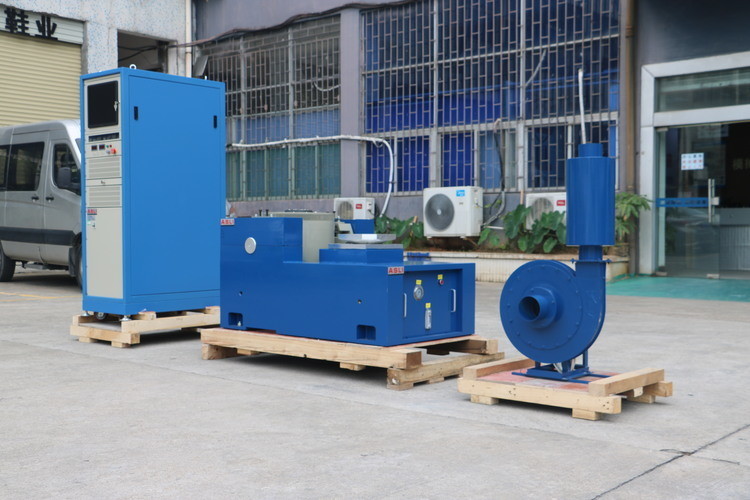

La machine d'essai électrodynamique des vibrations est conforme aux normes MIL STD 810G et MIL STD 202H
Quel système de test de vibration convient le mieux à mon application?
Que vous testiez des produits nus, des emballages individuels, des charges de palettes complètes ou des systèmes de caisses beaucoup plus grands, ASLI dispose d'un modèle de système de vibration parfait pour vos applications de test.Les systèmes de vibration horizontale d'ASLI effectuent une large gamme de tests de vibration horizontale.
Applications:
Nous sommes fabricant de machines électrodynamiques de test de vibration à haute fréquence série de produits, a adopté la "structure de circuit double magnétique", "auto-généré cercles d'action squelette","Soutien aérien" et "roulants et guidage linéaire", "isolement de trunnion" à la technologie moderne avancée et à la technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinus)Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique,appareils électriques, les communications, les appareils électroménagers et autres domaines.
Paramètres techniques du testeur de vibration électrodynamique à haute fréquence:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

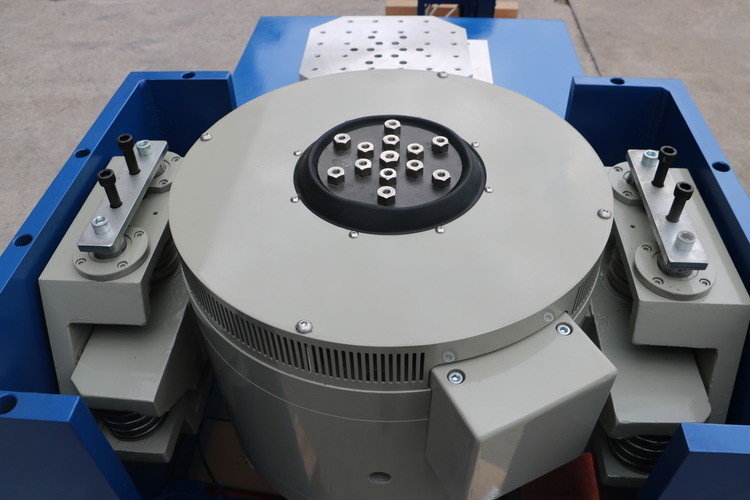

Shaker électrodynamiqueCaractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.

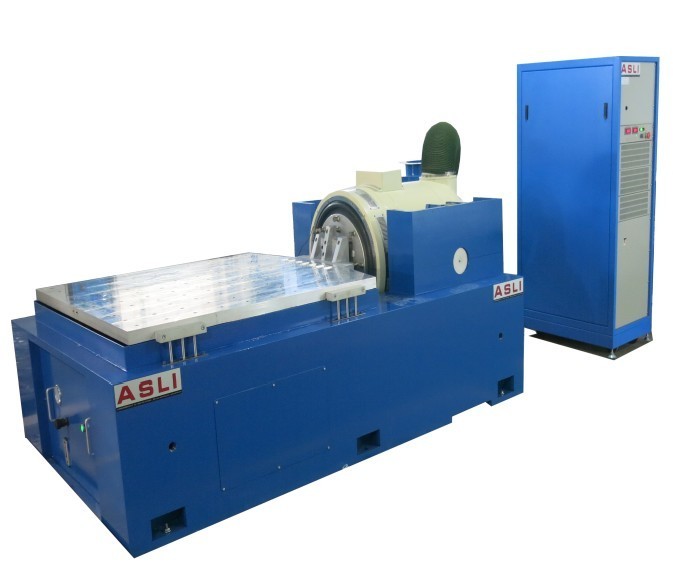

caractéristiques du support horizontal:
1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, afin d'améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
2Le banc horizontal et le banc vibratoire sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
3- Tracé sous pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 à 800 5 à 1000 5 à 1500 |
36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 à 1000 5 à 1500 5 à 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1 000 × 1 000 × 50 |
5 à 1000 5 à 1300 5 à 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 à 800 5 à 1100 5 à 1400 |
126 168 210 |
caractéristiques du banc vertical étendu:
VT verticale de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la structure parfaite, matériau de haute qualité
et de la main-d'œuvre.
paramètres techniques de l'expansionneur vertical:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200 × 1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Si vous avez des questions relatives àLa machine d'essai électrodynamique des vibrations est conforme aux normes MIL STD 810G et MIL STD 202HN'hésitez pas à me contacter.
