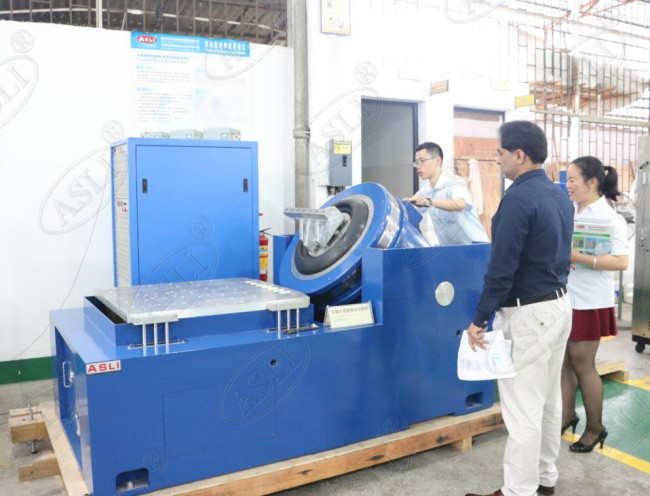

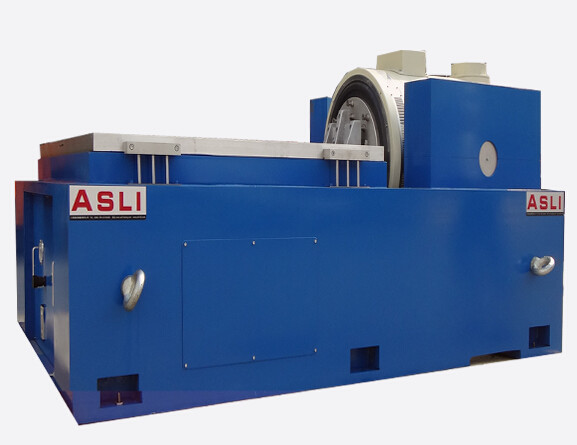

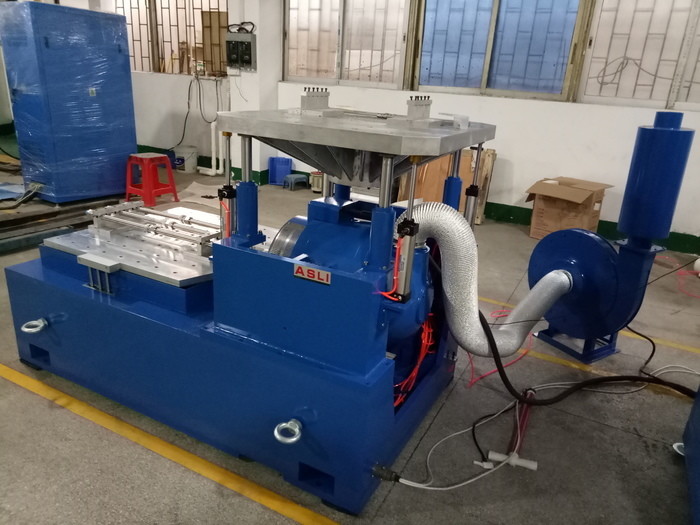

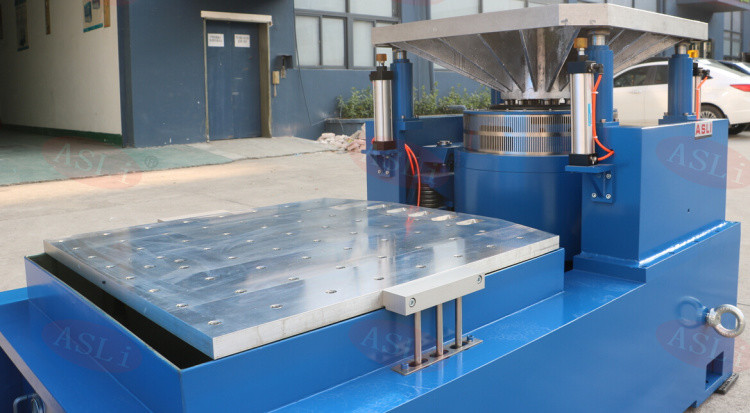

Équipement d'essai de la table de vibration électromagnétique de laboratoire 3 axes conforme à la norme ASTM D999-01
Pourquoi choisir ASLI pour les tests de vibration?
ASLI fournit une machine d'essai spéciale sur mesure pour répondre à toutes sortes d'exigences de test et de conditions de fixation..À l'exception des produits ordinaires, nous fournissons des services OEM.
Caractéristiques:
une structure à double magnétique;
Les éléments suivants sont utilisés:
support de charge pneumatique;
Conception robuste du trépied avec isolation à l'air;
Système de suspension de l'armature active;
Une faible distorsion de la forme d'onde, une grande capacité de charge, une bonne qualité de guidage;
Fonctions de protection pour le verrouillage de sécurité;
Une bonne compatibilité avec les extenseurs de tête de table de glissement, la chambre d'essai climatique, les supports d'isolation, etc.
Paramètres techniques de l'extenseur horizontal:
paramètres techniques de l'expansionneur vertical:
| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
NomméDisparitionle placement (p-p) mm |
Chargement maximal (kg) | coil en mouvement (Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

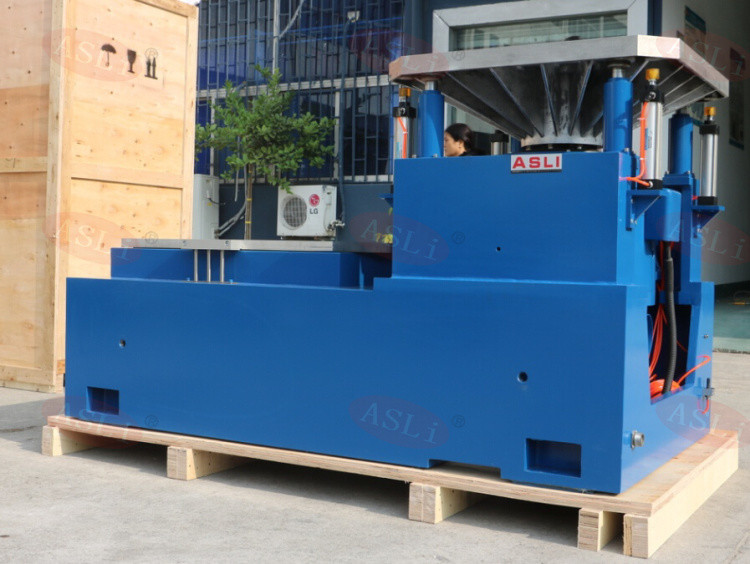

Le paquet: Premièrement, le film en PP, puis la mousse de 10 mm entre la machine et le boîtier, et à l'extérieur, le boîtier en contreplaqué standard pour l'exportation.
Si vous avez besoin de plus d'informations sur l'équipement de test de table de vibration électromagnétique de laboratoire 3 axes avec la norme ASTM D999-01, n'hésitez pas à me contacter.
