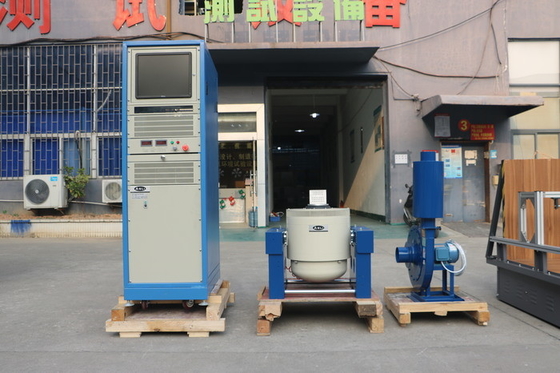

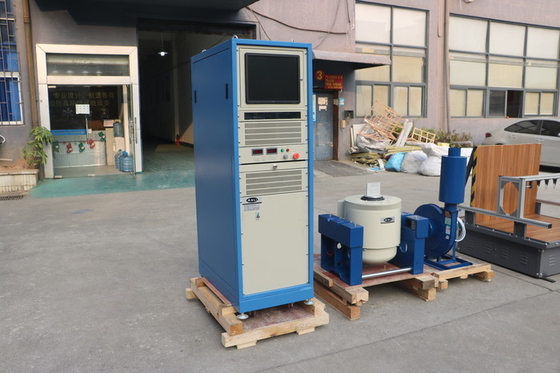

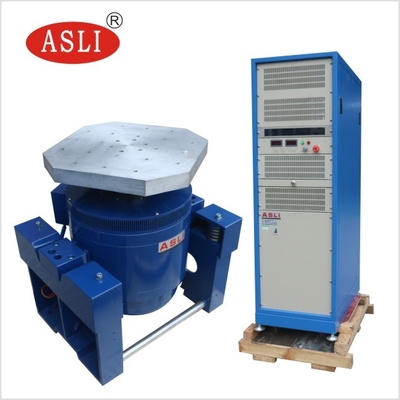

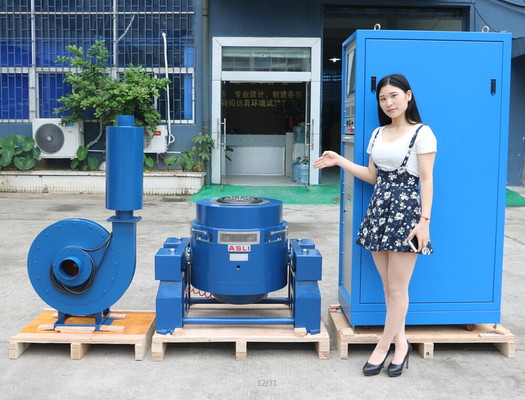

Petit appareil de contrôle électrodynamique de vibration pour le panneau de carte PCB et d'autres produits électriques
Product Details
| force sinusoïdale: | 3000N | Vitesse: | 1,6 m/s |
|---|---|---|---|
| direction des vibrations: | Verticale | accélération: | 100G |
| Fréquence: | 3 ~ 3500HZ | Pouvoir: | 380 V triphasé |
| Déplacement: | 25mm | Application: | Panneau de carte PCB et d'autres produits électriques |
| Mettre en évidence |
appareil de contrôle vertical de la vibration 1.6m/s,Appareil de contrôle électrodynamique de vibration,Dispositif trembleur électrodynamique de panneau de carte PCB |
||
Product Description
- Pièces et systèmes automobiles ̇ essais de qualification
- Tests d'assemblage électronique et d'équipement informatique
- Avionique et tests de matériel
- Épreuves de composants de satellite
- Épreuves du produit et de l'emballage
- Scénario général de dépistage du stress
Nous sommes un fabricant de produits électrodynamiques de la série Testeur de vibration à haute fréquence / Testeur de fatigue de vibration à haute fréquence.Notre équipement adopte des technologies modernes avancées, y compris une structure à double circuit magnétique.Ces systèmes peuvent effectuer des opérations X, Y,essais de vibration sinusoïdale à trois axes et Z et essais de vibration aléatoire à large bande, ainsi que des tests classiques d'impulsion (ondes à demi-sinus, trapézoïdales, dent de scie) et des tests du spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Max. Chargement (kg) | Coils de déplacement (kg) | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite droit et orienté vers l'importation, offrant une capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement avec effet de petit ballon, augmentant la capacité de la table de vibration et améliorant les performances à basse fréquence.
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.

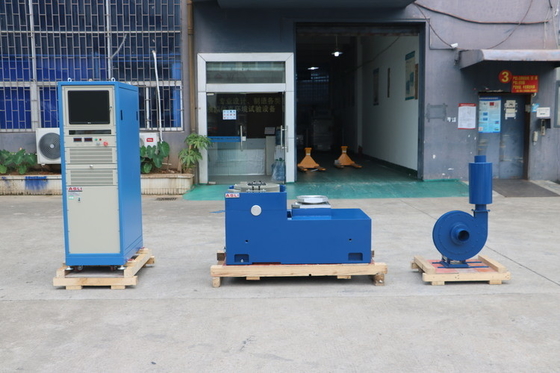

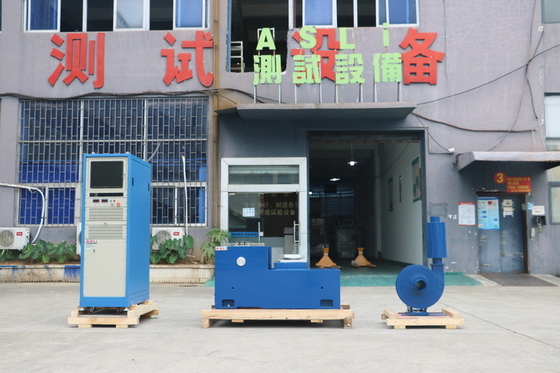

- Le banc horizontal et le banc de vibration sont un type intégral avec une structure parfaite, pratique à installer et à régler.
- Piste de pression statique, en forme de V, résistante à la pente et à la charge de biais, pompe à huile intégrée, bonne structure et fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 Pour les appareils électroniques Pour les appareils électroniques | 5 ¢ 800 5 ¢ 1100 5'1400 | 126 168 210 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances selon une structure parfaite.matériau de haute qualité, et de la main d'œuvre.
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banquet rond) | 220 | 350 | Φ1200 |
