Essai de Shaker Table Perform Random Shock de vibration de normes du rassemblement ISTA
Détails du produit
| force sinusoïdale: | 30000N | Fréquence: | 3 à 2500hz |
|---|---|---|---|
| Vitesse: | 1,8 m/s | Déplacement: | 51 mm ou personnalisé |
| direction des vibrations: | vertical ou x,y,z | charge maximale: | 450 kg |
| répondre aux normes: | ISTA | Fonction: | Essai à chocs aléatoire |
| Mettre en évidence |
Vibration Shaker Table d'ISTA,2500hz vibration Shaker Table,Tableau aléatoire de vibration de 3 axes |
||
Description du produit

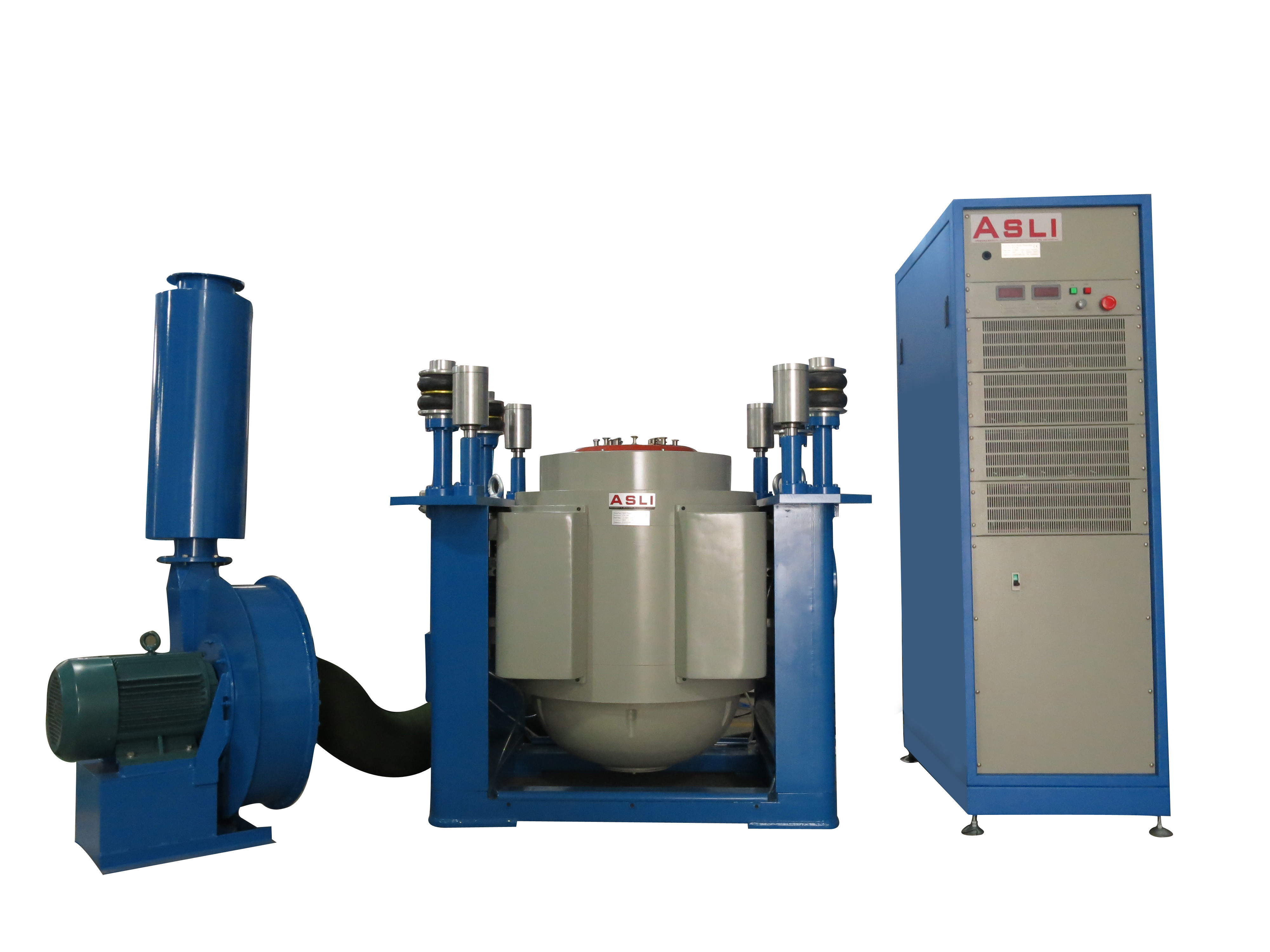

Nous sommes un fabricant de la série de testeurs de vibration électrodynamiques numériques ES-20 et de machines de test de vibration à haute fréquence. Ces systèmes intègrent des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux avec guidage linéaire et une isolation par tourillon. Ils sont capables d'effectuer des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdal, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armements, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

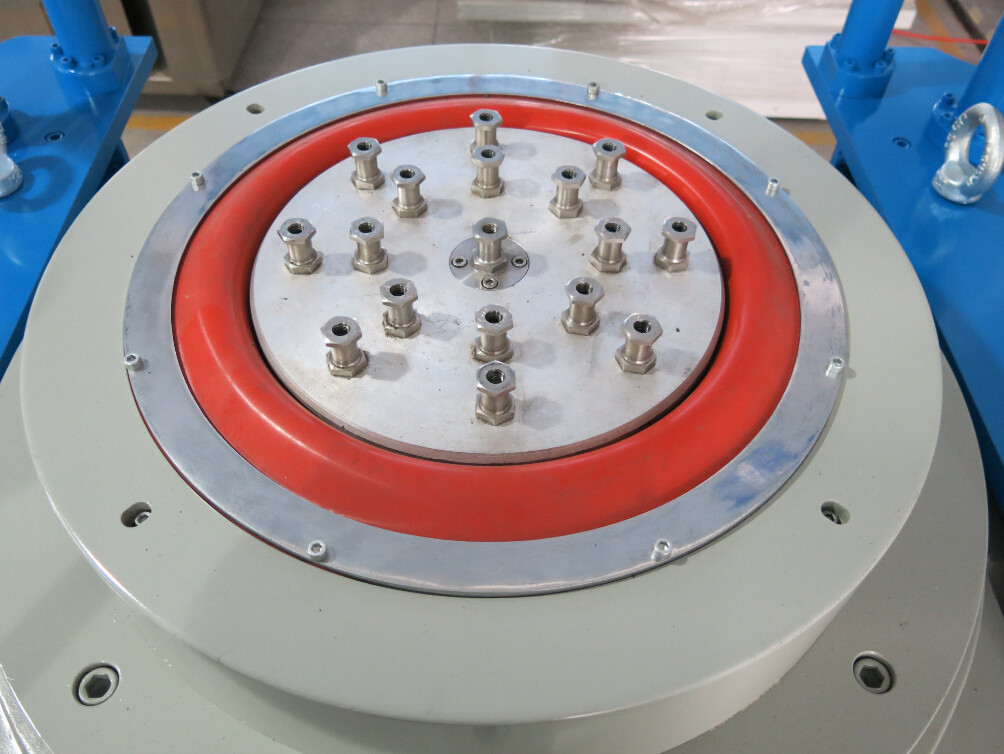

- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige de culbuteur avec une rigidité composite orientée vers l'avant et vers l'importation, offrant une capacité de charge excentrique élevée.
- Fondation d'isolation par tourillon dédiée à l'utilisation d'hormones, avec une installation mobile pratique.
- Le système de déplacement de technologie avancée assure une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et dynamique du petit ballon de roulement, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
Nous sommes un fabricant d'équipements de test de longue date. Au cours des 25 dernières années, nous nous sommes consacrés aux équipements de test environnemental de simulation et aux machines de test de vibration et de choc mécaniques. La table vibrante qui répond aux normes ISTA et effectue des tests de choc aléatoire est l'un de nos produits phares, et nous avons obtenu la certification CE pour cette machine.
Points forts du produit
Table vibrante conforme à la norme ISTA avec une force sinusoïdale de 30 000 N, une fréquence de 3 à 2 500 Hz, une charge maximale de 450 kg et un déplacement de 51 mm. Comprend un circuit magnétique double, une isolation des tourillons et des tests sur les axes X/Y/Z. Certifié CE, personnalisable, idéal pour les tests de chocs aléatoires.
