Dispositif trembleur mécanique électrodynamique de vibration, appareil de contrôle à haute fréquence de vibration
Product Details
| Assistance personnalisée: | Socle | Marque: | Asli |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| Certificat: | ISO 9001: 2008 | Matériau d'emballage: | Étui en poly bois |
| Vibration: | 3 axes | force de vibration: | Personnalisé |
| Taille de la table: | Personnalisé | Charge maximale: | 100 kg |
| Mettre en évidence |
Dispositif trembleur mécanique électronique de vibration,Dispositif trembleur mécanique de vibration de 3 axes,Vibration électrodynamique Shaker Table |
||
Product Description

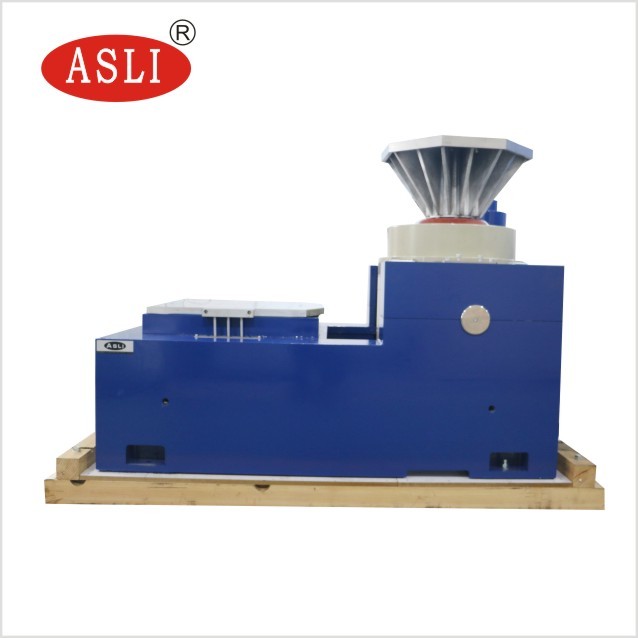

Vibreur mécanique électrodynamique — un testeur de vibrations à haute fréquence conçu pour des tests sinusoïdaux, aléatoires et de choc de précision sur les axes X, Y et Z. Construit avec une structure à double circuit magnétique et un squelette dynamique avancé, ce système offre des performances fiables pour les applications exigeantes en laboratoire, en recherche et dans l'industrie.
- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- La conception à deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de la tige à bascule avec orientation de la rigidité du corps composite orientée vers l'importation pour une capacité de charge excentrique supérieure.
- Fondation d'isolation de tourillon dédiée à l'utilisation hormonale, avec une installation mobile pratique.
- Le système de déplacement avancé assure une grande fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du ballon de roulement sont minimisées, augmentant la capacité de roulement de la table vibrante et améliorant les performances à basse fréquence.
| Poussée sinusoïdale | 300 kgf |
|---|---|
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 2–2500 Hz |
| Déplacement continu | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981 m/s² |
| Diamètre de la bobine mobile | Φ150 mm |
| Moment excentrique admissible | >196 N·m |
| Points de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |

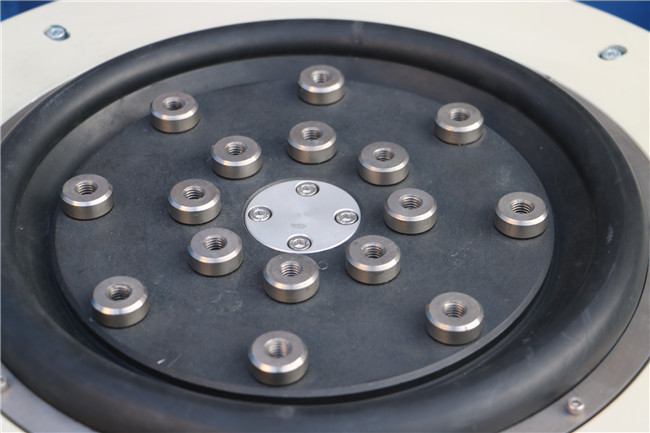

| Taille de la vis du plan de travail (standard) | M8 |
| Disposition des vis (diamètre, circonférence) | 8 sur Φ100 mm, 8 sur Φ200 mm |
| Fréquence d'isolation axiale | <3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | <1 mT |
| Dimensions (sans emballage) (L×L×H) | 730 mm × 550 mm × 650 mm |
| Poids de la table vibrante | 450 kg |
Le vibreur mécanique électrodynamique est conçu pour les environnements éducatifs, de recherche et de laboratoire. Doté d'une structure à double circuit magnétique, de cercles d'action de squelette auto-générés, d'un support aérien, de roulements à rouleaux, d'un guidage linéaire et d'une isolation de tourillon, ce système effectue des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande. Il prend également en charge les tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et les tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

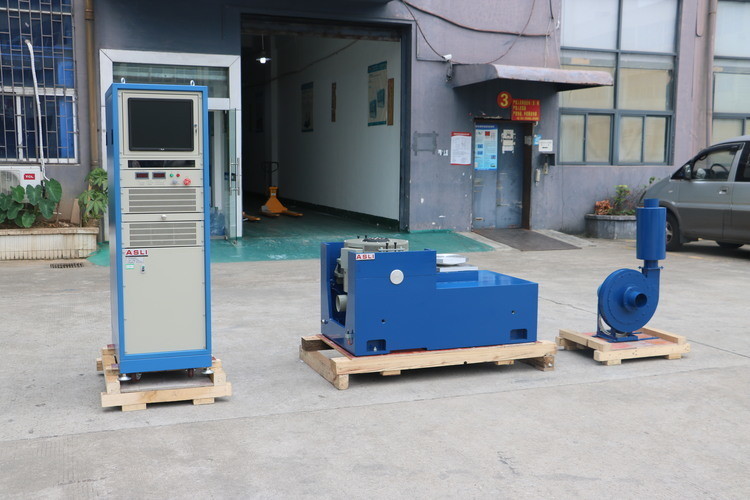

La machine d'essai de vibration électromagnétique à haute fréquence se compose des éléments suivants :
- Banc d'essai de vibration
- Amplificateur de puissance
- Ventilateur de refroidissement

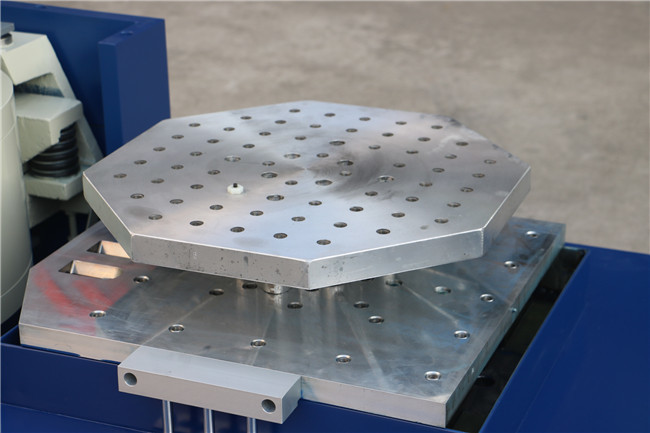

- Table coulissante
- Extenseur vertical
- Dans un petit banc de chargement pour obtenir une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances du banc de la machine entière.

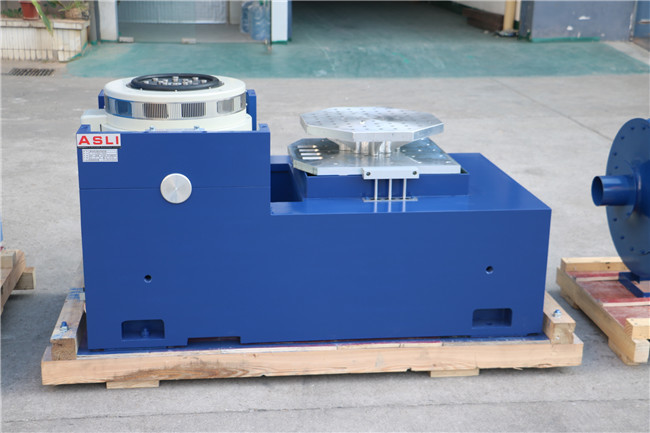

- Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une facilité d'installation et de réglage.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée avec une bonne structure et une utilisation facile.
L'extenseur vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances selon des spécifications parfaites.
