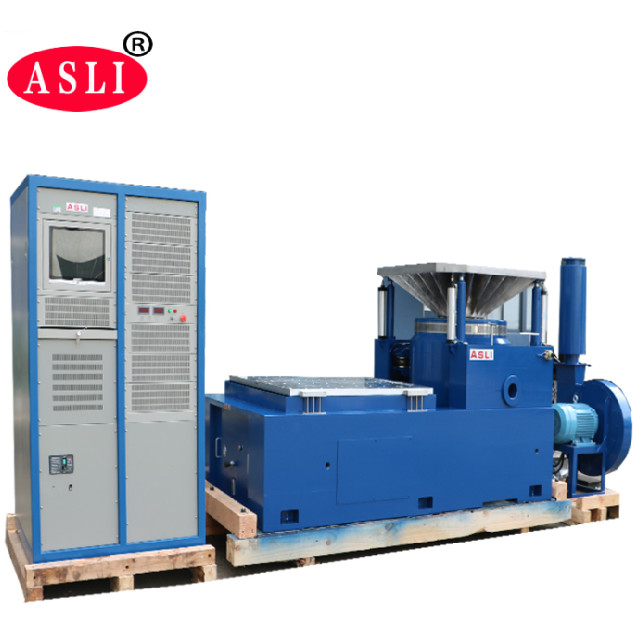

Machine d'essai de vibration de pièces d'auto, équipement d'essai de vibration de batterie UN38.3
Product Details
| Sans force: | 6 000 N | Vitesse: | 10,8 m/s |
|---|---|---|---|
| Déplacement: | 25 mm | Fréquence: | 3 à 3500 Hz |
| chargement: | 180 kg | Armature: | 450 mm |
| Marque: | ASLI | Taille de la table: | Pour les appareils à moteur: |
| Mettre en évidence |
machine d'essai de vibration 6000N,Machine électrodynamique d'essai de vibration,Équipement d'essai de la vibration UN38.3 |
||
Product Description
Le système électrodynamique de vibration avec fonctions aléatoires, sinus et choc est largement utilisé dans la défense, l'aviation, l'aérospatiale, les communications, l'électronique, l'automobile,et les industries des appareils électroménagersIl est conçu pour la détection précoce des défauts, la simulation des conditions de travail réelles et les essais de résistance structurelle.Le produit offre une large couverture d'application avec des résultats de test remarquables et fiables.
Le système prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude et contrôle du temps.Il est doté d'un contrôle informatique complet avec accélération fixe simple et réglages d'amplitude fixesL'équipement a été soumis à des essais d'exploitation sans défaillance continue pendant 3 mois, démontrant une performance stable et une qualité fiable.
| Nom de l'article | Définition |
|---|---|
| Force sinusoïdale | 10 000 N |
| Force de choc | 20000KN |
| Plage de fréquences | 5 à 3000 Hz |
| Déplacement | 51 mm |
| Max. vitesse | 10,8 m/s |
| Accélération maximale | 981 m/s2 (sans charge) |
| Diamètre de l'armure | 200 mm |
| Le couple de charge autorisé | > 300 N•m |
| Masse effective de l'armure | 6 kilos |
| Capacité de charge maximale | 100 kg ou plus |
| Fuite magnétique | ≤ 1 mT |
| Fréquence d'isolement des vibrations axiales | 3 Hz |
| Accrochage de charge | 16 inserts M8 en acier inoxydable |
| Dimension (L × W × H) | 850 × 665 × 760 mm |
| Poids approximatif | 990 kg |
Bateau d'essai de vibration pour les tests en laboratoire EN50604 / IEC62133 / UN38.3
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite droite et orientée vers l'importation pour une capacité de charge excentrique accrue.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Système de déplacement de technologie avancée assurant une fiabilité élevée du cercle dynamique.
- Une nouvelle conception de conduit qui améliore l'effet de refroidissement.
- Rigidité statique et dynamique du roulement avec effet de petit ballon, augmentant la capacité de roulement de la table de vibration et améliorant les performances à basse fréquence.
