Norme à haute fréquence du rassemblement MIL-STD de système de test de vibration de vibration de Vertical+Horizontal
Détails du produit
| force vibratoire: | 30KN | Application: | batterie, pièces automobiles |
|---|---|---|---|
| Norme d'essai: | Norme de MIL-STD | Accélération: | 100g |
| Test: | sinusoïdale, aléatoire, choc | saisir: | 1 canal |
| Déplacement: | 100mm | direction des vibrations: | vibrations verticales + horizontales |
| Mettre en évidence |
Système de test standard de vibration de MIL-STD,Système de test à haute fréquence de la vibration 30KN,Équipement de test horizontal vertical de vibration |
||
Description du produit
Ce système de test de vibration avancé simule des environnements de vibration réels dans des conditions de laboratoire contrôlées, permettant une évaluation précise de la résistance aux chocs et de la fiabilité opérationnelle dans un large éventail d'applications de test de vibration.
En reproduisant des simulations sinusoïdales, aléatoires, de recherche et maintien de résonance, de choc classique et de modèle routier, le système offre un support essentiel pour l'assurance qualité des produits et la recherche et le développement de nouveaux produits.
Normes de conformité : MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, et plus encore.
Télécharger la fiche technique du banc de test de vibration haute fréquence ES-30 (PDF)
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (crête à crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

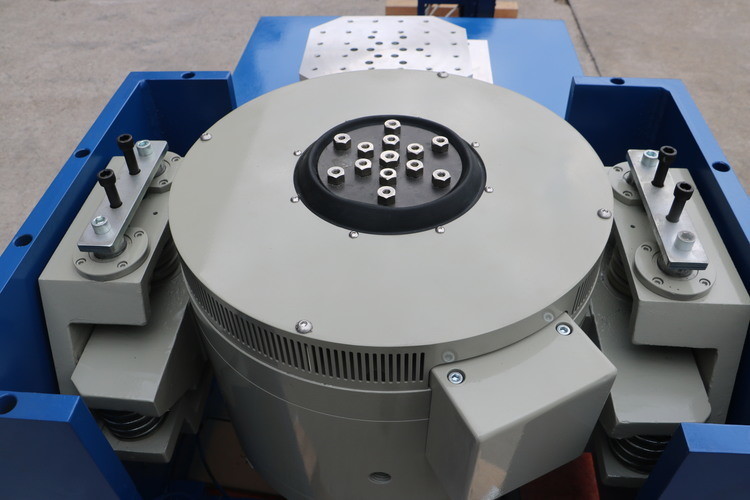

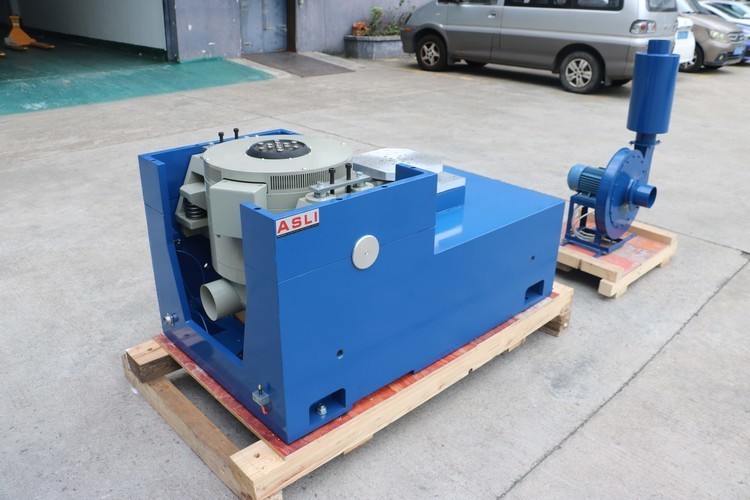

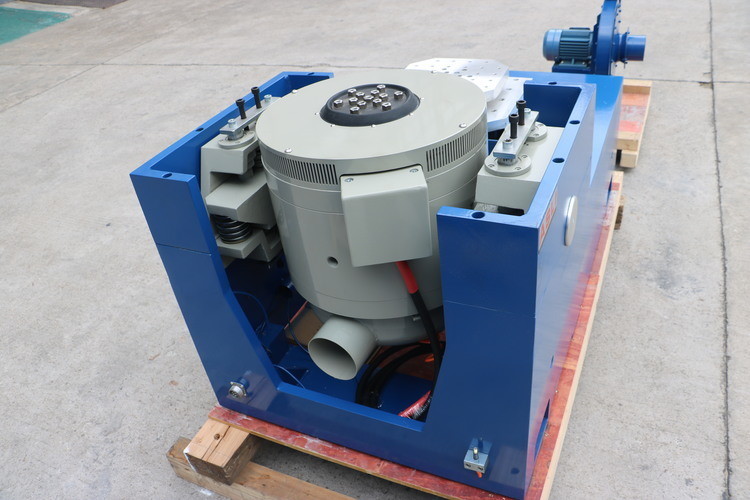

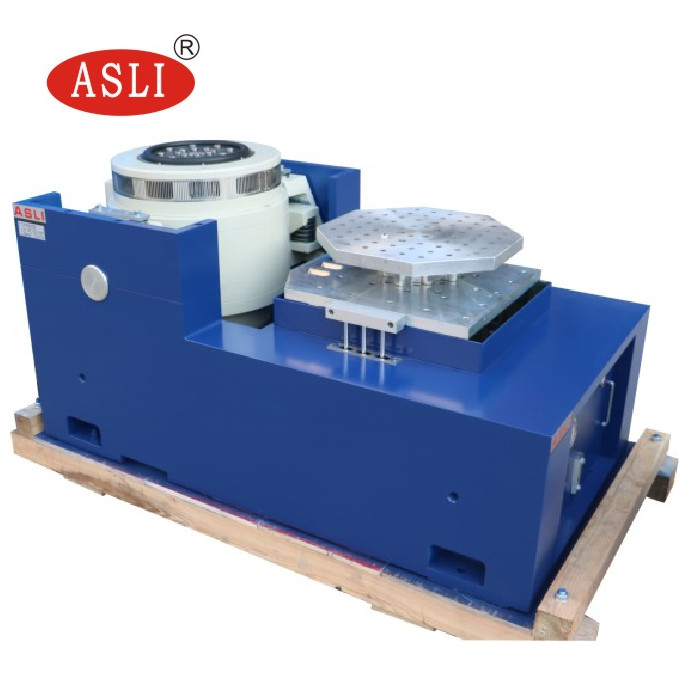

Le système de test de vibration haute fréquence vertical + horizontal est spécialement conçu pour un fonctionnement prolongé et de longue durée. Les modes de vibration verticale et horizontale sont obtenus grâce à l'installation d'une base résistante aux vibrations.
La plateforme standard est équipée d'un dispositif d'isolation des chocs à airbag à haute efficacité, minimisant la transmission des vibrations à la structure du bâtiment. Dans la plupart des cas, aucune fondation supplémentaire n'est requise.

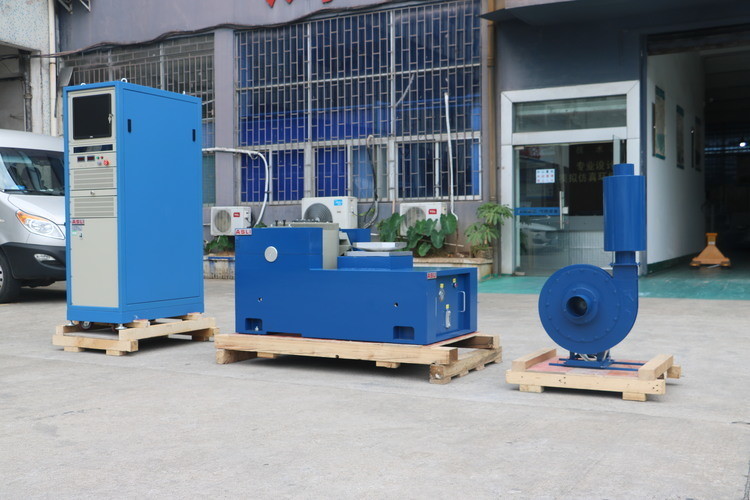

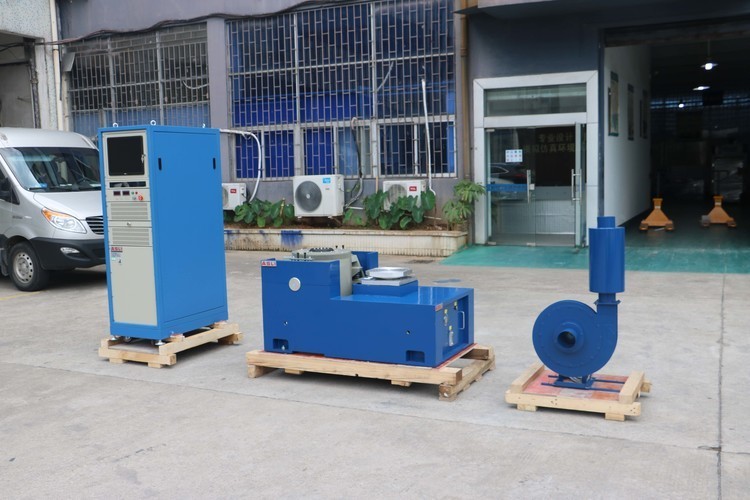

Un système complet de test de vibration comprend un vibrateur, un amplificateur de puissance et un système de contrôle de mesure des vibrations. Il est conçu conformément aux normes nationales et internationales pertinentes — y compris MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS et BS — fournissant un support technique complet pour l'établissement de protocoles d'inspection de la qualité des produits.
- Consultation technique : conseils sur les méthodes de test, planification de laboratoire et recommandations
- Sélection d'équipement : schémas de sélection et support FAQ
- Conception du schéma de test produit
- Communication client et rapports d'avancement
- Formation technique : fonctionnement de l'équipement, maintenance quotidienne, diagnostic des pannes courantes et dépannage
- Support technique : services spécialisés payants disponibles en fonction des exigences du client
Pour plus d'informations sur nos vibrateurs haute fréquence, veuillez nous envoyer votre demande. Nous serons heureux de vous aider avec vos besoins de test spécifiques.
Points forts du produit
Le système de test de vibrations verticales et horizontales à haute fréquence répond aux normes MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Force 30KN, accélération 100g, déplacement 100mm, tests sinusoïdaux/aléatoires/chocs. Idéal pour les batteries et les pièces automobiles. L'isolation des airbags minimise les vibrations du bâtiment, aucune fondation n'est nécessaire. Options personnalisées disponibles.
