Vibration électrodynamique Shaker Table 3000N de machine d'essai de vibration
Détails du produit
| force vibratoire: | 3000N | direction des vibrations: | Verticale Horizontale |
|---|---|---|---|
| Application: | pièces électroniques | Autre nom: | Vibration Shaker Table |
| Test: | sinusoïdale, aléatoire, choc | Déplacement: | 25mm |
| Mettre en évidence |
machine d'essai de vibration 3000N,Vibration Shaker Table de pièces de l'électronique,Dispositif trembleur électrodynamique pour les appareils ménagers |
||
Description du produit
La machine d'essai de vibration — Shaker électrodynamique / Table de shaker de vibration — est conçue pour effectuer des essais de vibration sinusoïdale sur trois axes X, Y et Z, ainsi que des essais de vibration aléatoire à large bande. Elle prend également en charge les essais d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et les essais de spectre de réponse aux chocs. Ces systèmes sont largement déployés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle | ES-3 |
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 3–3500 Hz |
| Déplacement continu | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981 m/s² |
| Diamètre de la bobine mobile | Φ150 mm |
| Moment excentrique admissible | >196 N·m |
| Points de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |
| Taille des vis du plan de travail (standard) | M8 |
| Disposition des vis (diamètre, circonférence) | 8 sur Φ100 mm, 8 sur Φ200 mm |
| Fréquence d'isolation axiale | <3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | <1 mT |
| Dimensions (sans emballage) (L×l×H) | 730 mm × 550 mm × 650 mm |
| Poids de la table vibrante | 450 kg |
- Squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- La conception à deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de la tige à culbuteur avec rigidité composite orientée vers l'axe droit et importée pour une capacité de charge excentrique élevée.
- Fondation d'isolation de tourillon dédiée à l'utilisation hormonale, avec une mobilité pratique pour l'installation.
- Le système de déplacement avancé assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge du roulement de la table vibrante et améliorent les performances à basse fréquence.

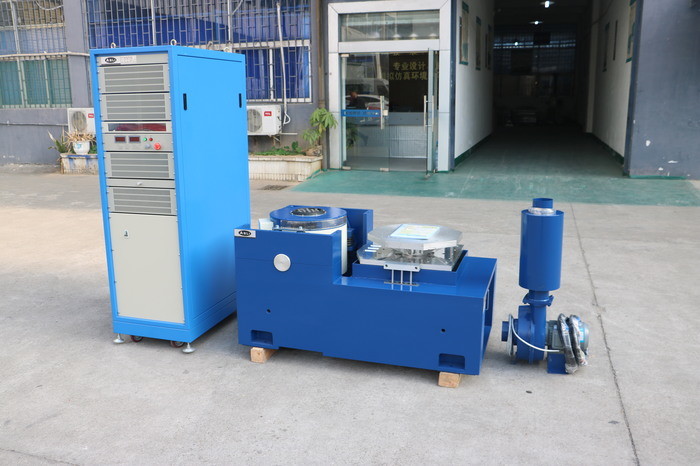

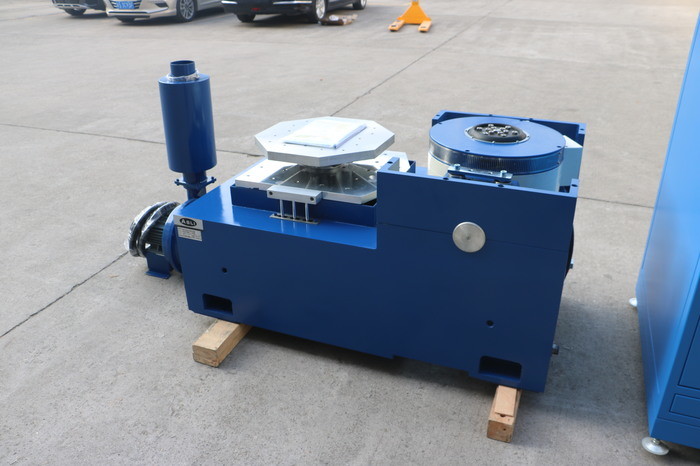

La machine d'essai de vibration électromagnétique haute fréquence comprend les composants suivants :
- Banc d'essai de vibration
- Amplificateur de puissance

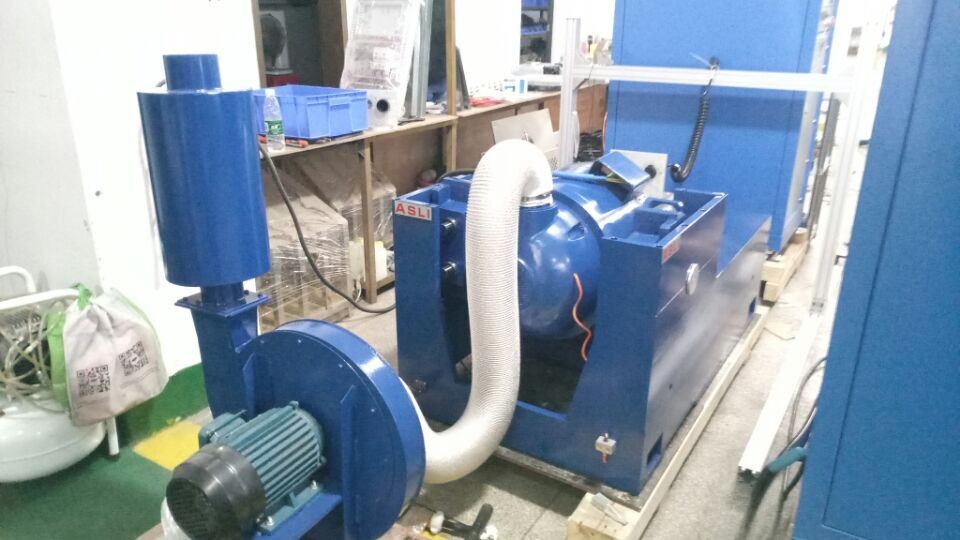

- Ventilateur de refroidissement
- Table coulissante
- Extenseur vertical
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances globales du banc de la machine.
- Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste de pression statique, en V, avec capacité de fonctionnement résistant aux pentes et aux charges biaisées.
- Pompe à huile intégrée avec une bonne structure et une utilisation facile.
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances selon des spécifications parfaites.
Points forts du produit
Table vibrante électrodynamique 3000N pour les tests sinusoïdaux, aléatoires et de choc X, Y, Z. Conception durable et efficace avec une faible fuite magnétique, un déplacement de 25 mm, une capacité de charge de 120 kg et une plage de 3 à 3 500 Hz. Idéal pour les applications électroniques, aérospatiales et de défense.
