Description du produit
Les équipements d'essai des vibrations à haute fréquence peuvent effectuer des essais de vibrations sinusoïdales et des essais de vibrations aléatoires à large bande, respectivement, et peuvent effectuer des essais classiques (semi-sinusoïdes, trapézoïdes,test du spectre de la réponse au choc et au poulsL'essai complet des conditions mécaniques et environnementales peut être effectué avec une chambre climatique.
Le système de test de vibration à haute fréquence est largement utilisé dans les domaines de la défense nationale, des armes, de l'aviation, des vols spatiaux, des communications, de l'électronique, des appareils électriques,appareils de transport et ménagers.
Selon les exigences, il peut fournir aux utilisateurs un équipement d'essai complet dans plusieurs environnements tels que le climat et la mécanique.
Shaker offre une plateforme d'essai pour la simulation de l'emballage et du transport, le choc mécanique, le profil de mission et toute autre simulation de conditions réelles.Utiliser le contrôleur le plus avancé, le système en boucle fermée peut reproduire avec précision les conditions de vibration du monde réel sur les produits des industries comme l'électronique, l'automobile, l'aérospatiale, l'aviation, etc.
Paramètres techniques du système de vibration
| Nom de l'article | Définition | |
|
La force (maximum) |
Sine | 600 kg.f au sommet |
| Le hasard | 600Poids en kg.f r.m. | |
| Le choc | 600 kg.f au sommet | |
| Plage de fréquences | 5 à 2500 Hz | |
| Max. déplacement | (de haut en bas) 51 mm | |
| Max. vitesse | 10,8 m/s | |
| Accélération maximale | 100 G (980 m/s2) sans charge | |
| Direction de la vibration | Verticale et horizontale | |
| Dia de l'armuremétre | 200mm | |
| Masse effective de l'armure | 6 kg ou plus | |
| vis de table | 17 × M10 | |
| Je suis désolée.charge utile | 30Ça va.g | |
| Fuite magnétique | < 10 gauss | |
| Fréquence d'isolement des vibrations axiales | 2.5 Hz | |
| Moment excentrique autorisé | > 300 N.m. | |
| Dimension | 1200 mm*790 mm*840 mm (l'amplificateur de tête est exclu) | |
| Le poids | 1600 kg (slip table est exclue) | |
| Énergie électrique | AC à trois phases 380V/50Hz, 18 KVA | |
| Résistance à la mise à la terre | ≤ 4Ω | |
| Compresseur d'air | 0.4-0.6Mpa (fourni par le client) | |
| Méthode de refroidissement | Refroidissement par air | |

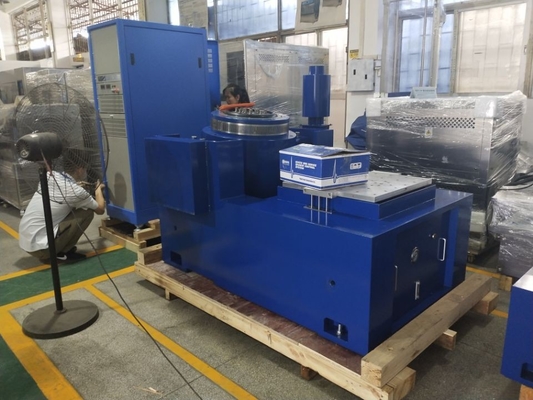

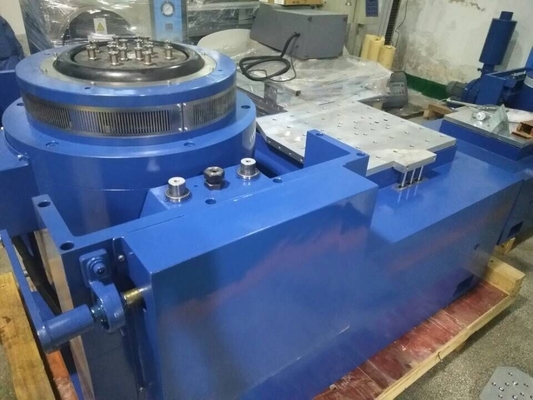

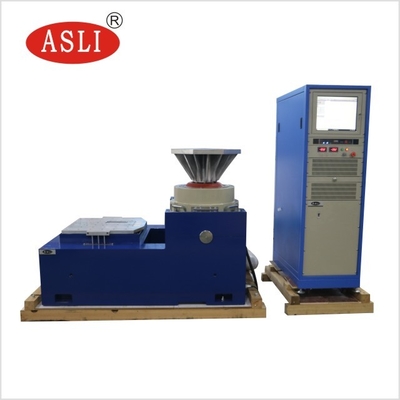

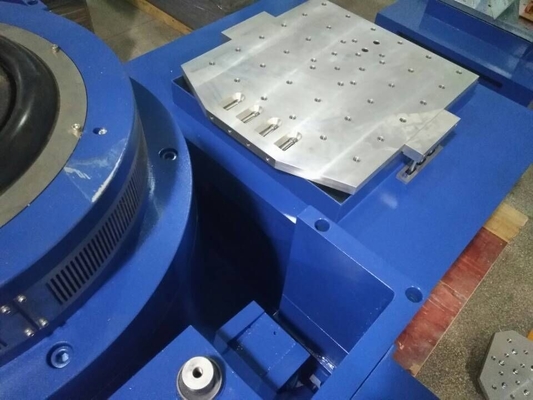

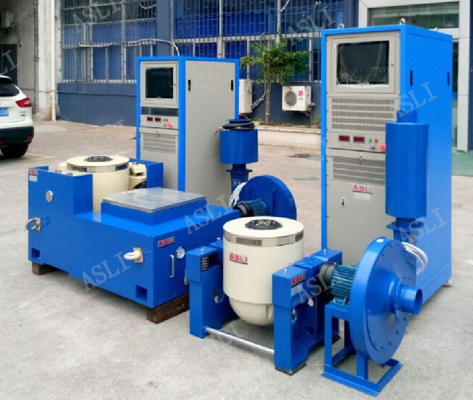

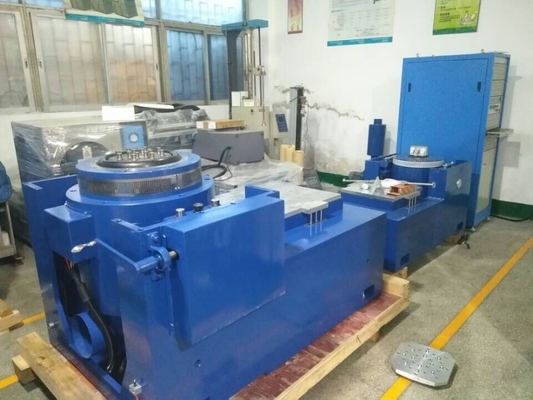

Tableau électrodynamique de type secteur à haute fréquence avec plateforme d'essai 600*600 mm Images pour référence:
