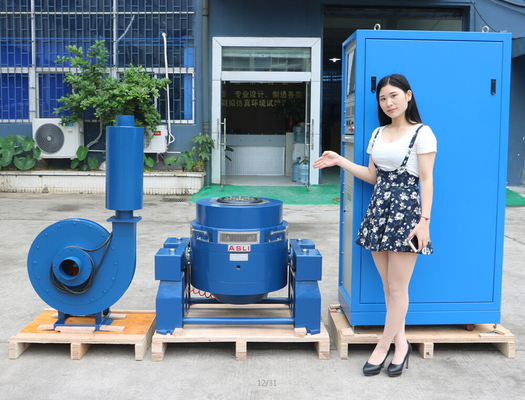

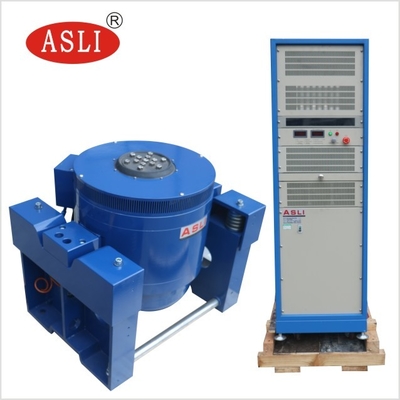

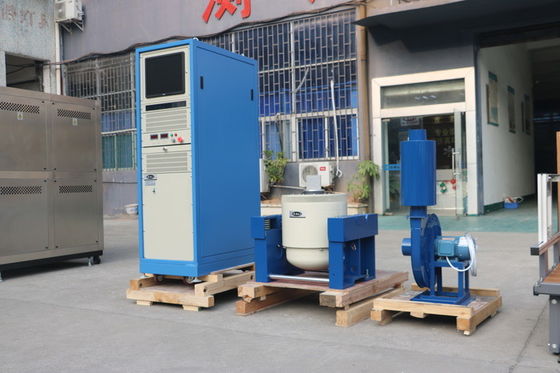

C.A. 380V de système d'essai de vibration électromagnétique refroidi par air du CEI 62133 de l'ONU 38,3 3 phases
Le système de test de vibration est principalement utilisé pour les tests d'environnement de vibrations et de chocs des produits, les tests de dépistage des contraintes environnementales et les tests de fiabilité.
Testeur de vibrations électromagnétiques entièrement selon les tests liés à la batterie de conception standard, simulation, dans certaines conditions du test de vibration de la batterie, la batterie ou le bloc de batterie est fixé sur la table vibrante, selon la fréquence prescrite, le mode d'accélération et de déplacement le long de l'échantillon de batterie. La vibration de la batterie mesurée dans trois directions mutuellement perpendiculaires ne doit pas fuir, ne pas perdre courage, ne pas être cassée, pas d'incendie ni d'explosion.
Paramètres techniques :
Modèle |
Sinusoïdal nominal Force (N) |
Noté aléatoire Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (pp)mm |
Max. Chargement (Kg) | bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norme d'essai :
GB/T 31486-2015 <Exigences de performances électriques et méthodes d'essai pour la batterie de traction du véhicule électrique> Exigences d'essai
UL 1642:2012 < Norme pour les batteries au lithium >
UL 2054 : 2012 < Batteries domestiques et commerciales >
UN38.3(2012) <Partie 3 : proposition relative au transport de marchandises dangereuses - manuel d'essai et de norme>
IEC62133-2:2017 < Exigences de sécurité pour les éléments secondaires scellés portables et pour les batteries fabriquées à partir de ceux-ci, destinés à être utilisés dans des applications portables - Parties 2 : Systèmes au lithium >
CEI 62281 : 2004 <Les exigences de sécurité lors du transport des batteries et batteries au lithium>
CEI 60086 : 2007 <Cellule galvanique, partie 4, exigences de sécurité des batteries lithium-ion>
Produits relatifs :
Le champ d'application des tests de vibration est extrêmement large, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures, des appareils ménagers et d'autres produits industriels. Si vous avez besoin de plus d'informations surC.A. 380V de système d'essai de vibration électromagnétique refroidi par air du CEI 62133 de l'ONU 38,3 3 phases, n'hésitez pas à envoyer vos demandes.
