équipement d'essai de vibration ES-20.pdf
L'équipement d'essai de vibration de force sinusoïdale 20kN se conforme à la norme d'essai d'ISTA 3A
Agitateur de vibrations électromagnétiques à haute fréquenceest dédié à la haute qualité, aux hautes performances et à la haute fiabilité, à la précision et à l'exactitude, ainsi qu'à un fonctionnement pratique. Il s'agit d'une plate-forme de test qui répond à toutes sortes de spécifications de test et peut être exécutée, notamment CEI, MIL-STD, JIS, ASTM et d'autres spécifications.
| Shaker | |
| Force sinusoïdale (pic) | 20 kN |
| Force de choc (pic) | 40 kN |
| Gamme de fréquence | 5~2800Hz |
| Déplacement (continu) | 100 millimètres |
| Max. Vitesse | 1,8 m/s |
| Max. Accélération | 75G |
| Diamètre de l'induit | 445 millimètres |
| Fréquence de résonance du 1er ordre | 2 400 Hz |
| Moment excentrique admissible | >500 Nxm |
| Poids de l'armature | 40kg |
| Dimension des vis HE/ST | M10 (métrique) |
| Fréquence d'isolation des vibrations axiales | <3 Hz |
| Max. Charge utile | 500kg |
| Fuite de flux magnétique | ≤1 mT |
| Dimensions (L×L×H, déballé) | 1 330 x 860 x 1 250 mm |
| Poids (déballé) | 2 500 kg |
| Installation | Tapis en caoutchouc (boulons d'ancrage requis) |
| Amplificateur de puissance | |
| Sortie amplificateur | 30kVA |
| RSB | >65 dB |
| Tension de sortie nominale | 120 Vrms |
| Dimensions (L×L×H, déballé) | 800x900x2 100 mm |

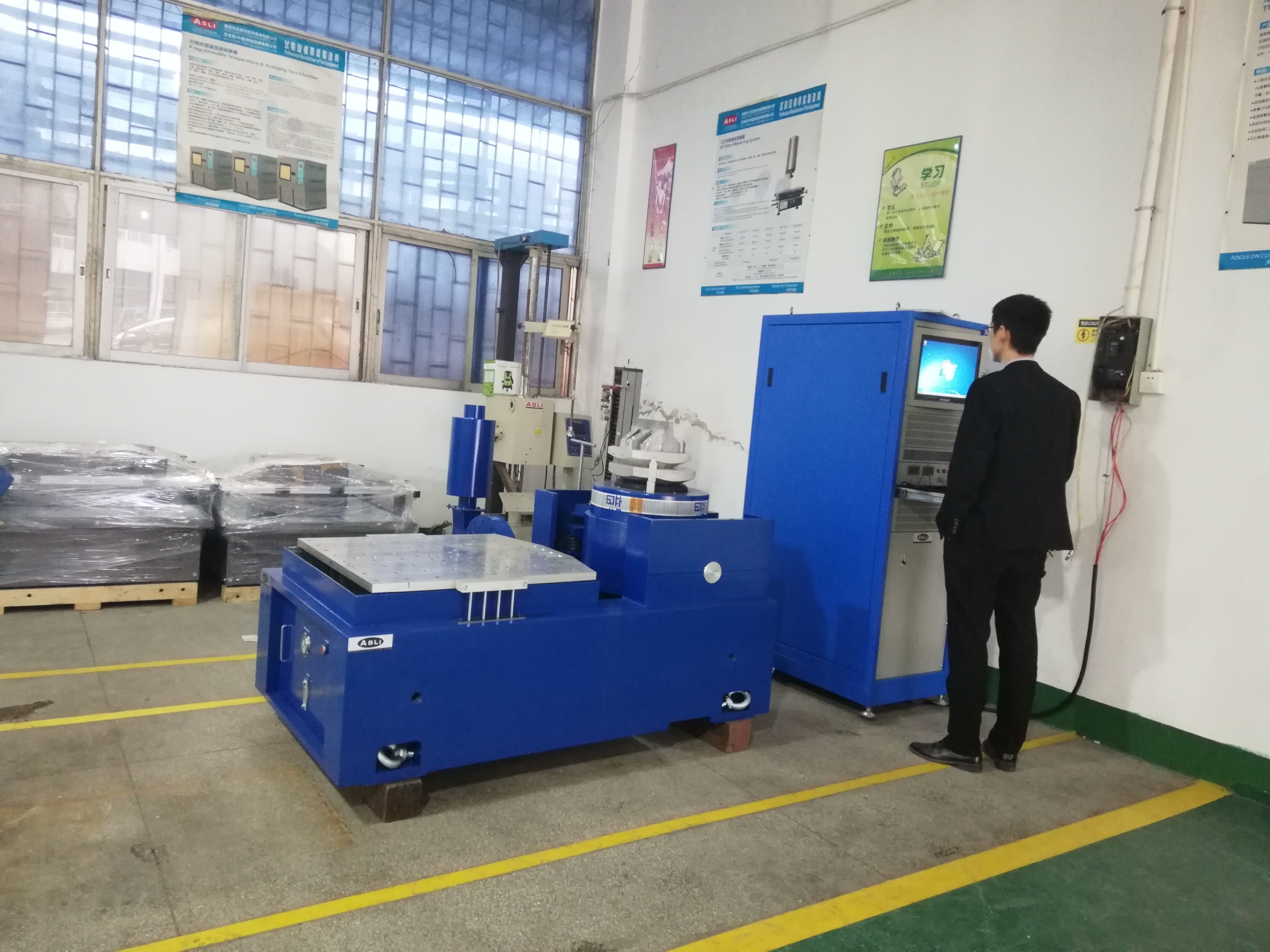

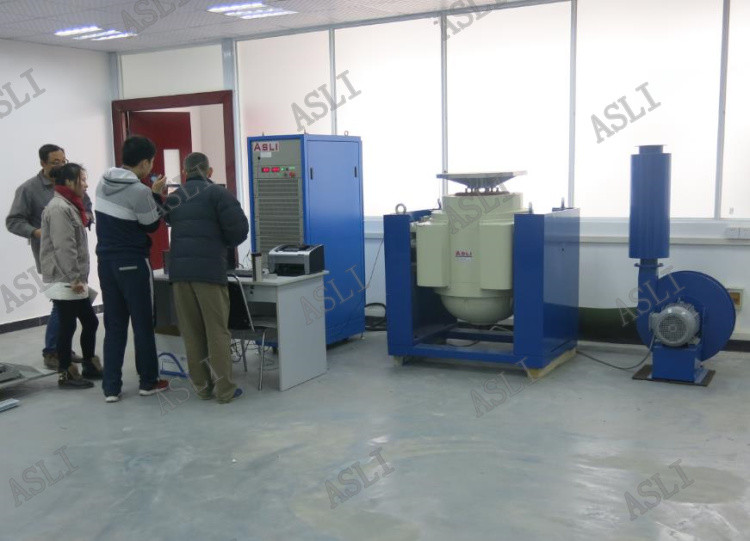

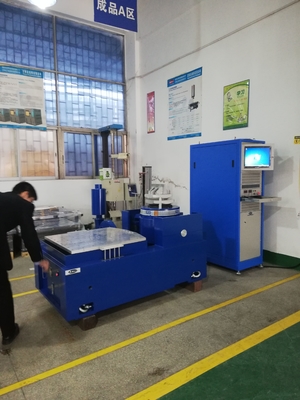

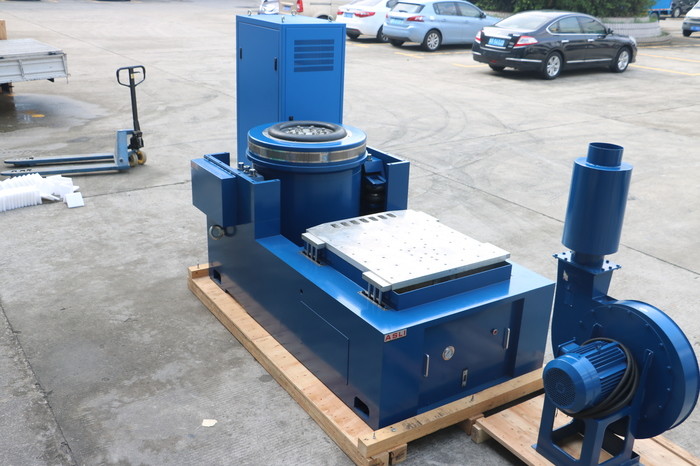

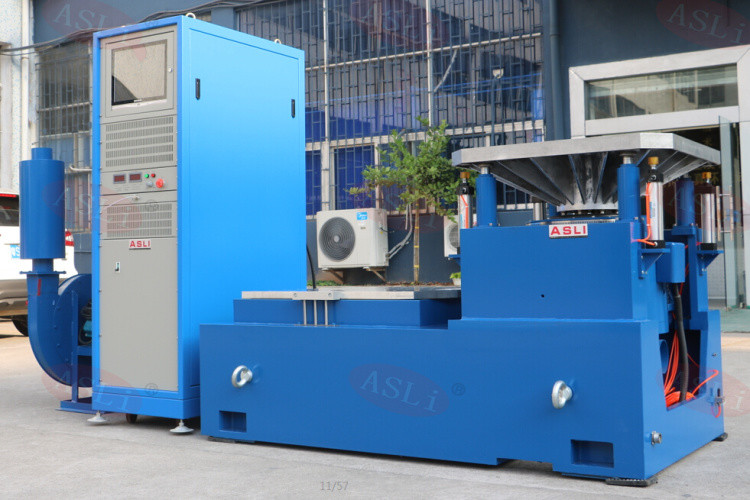

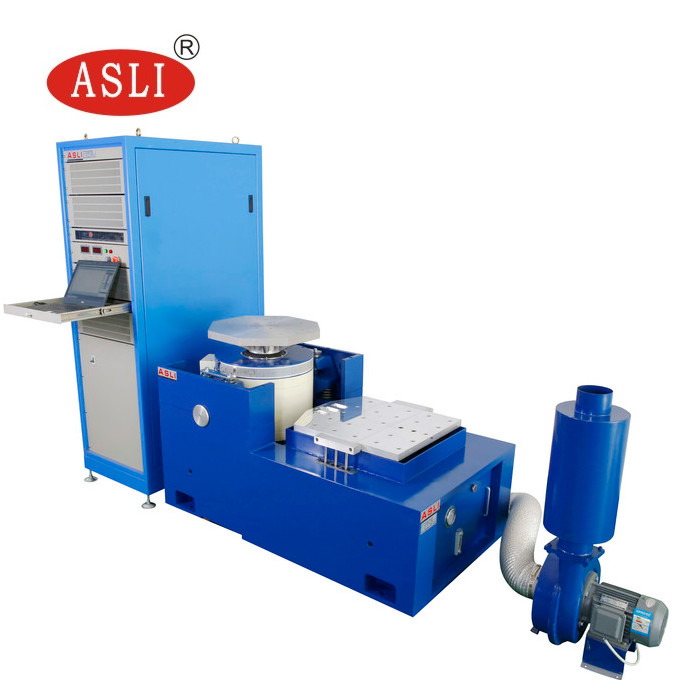

Images pour référence :
Caractéristiques du produit
* Système de suspension flexible et guide en ligne droite, forte capacité portante, bonnes performances de guidage et haute stabilité.
* La rigidité statique de l'airbag de charge central est grande, la rigidité dynamique est faible, la capacité portante est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide d'auto-examen et protection de la chaîne, haute sécurité et fiabilité ;
* Le dispositif d'isolation et d'amortissement de l'airbag fait que le vibrateur n'a pas besoin de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* Fournir une utilisation différente des plates-formes d'expansion horizontales et verticales ;
* Il peut être utilisé avec toutes sortes de contrôleurs de vibrations et l'opération est simple.
.
