Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus

1
MOQ
USD 20000~50000
Prix
Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Force sinusoïdale: Nombre d'étoiles
la vitesse: 10,8 m/s
direction de la vibration: horizontal vertical
Application du projet: batterie
Fréquence: 3 à 2500 Hz
Le pouvoir: 380v 3 phases
Déplacement: 75 mm
Fonction: Sinus aléatoire
Mettre en évidence:

Agitateur de vibration électrodynamique triphasé

,

agitateur de vibration électrodynamique certifié CE

,

agitateur de vibration haute fréquence 30000N

Informations de base
Lieu d'origine: La Chine
Nom de marque: ASLI
Certification: CE
Numéro de modèle: ES-30
Conditions de paiement et expédition
Détails d'emballage: Caisse standard de contreplaqué d'exportation
Délai de livraison: 30-35 travail jours après dépôt
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 réglés par mois
Description de produit



machine d'essai de température de vibration THV-Volume.pdf



Shaker à vibration électrodynamique aléatoire sinusoïdale pour l'essai de fiabilité de la batterie





Applications:



Nous sommes fabricants de produits de la série de shaker à vibration à haute fréquence électrodynamique, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire", "isolement de trunnion" à la technologie moderne avancée et à la technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinusCes produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique,appareils électriques, les communications, les appareils électroménagers et autres domaines.



Paramètres techniques du testeur de vibration électrodynamique à haute fréquence:



Modèle

Sine nominale

Force (N)

Nommé au hasard

Force (N)

Fréquence

Plage (Hz)

Accélération nominale (m/s2) Le Vitesse nominale ((m/s)

Déplacement nominal

(p-p) mm

Chargement maximal (kg) coil de déplacement ((Kg)

Dimension de

Résistance à la combustion

Le numéro ES-1 1000 1000 3 à 3500. 400 1.2 25 70 2.5 Φ 150
ES-2 2000 2000 3 à 3500. 800 1.6 25 70 2.5 Φ 150
ES-2a 2000 2000 3 à 3500. 300 1.6 40 70 8 Φ230
ES-3 3000 3000 3 à 3500. 1000 1.6 25 100 3.5 Φ 150
ES-3a 3000 3000 3 à 3500. 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3 à 3500. 1000 1.6 25 180 6.5 Φ230
Le numéro ES-6a 6000 6000 3 à 3500. 1000 1.6 51 250 12 Φ230
Le numéro ES-10 10000 10000 3 à 3000 1000 1.8 51 270 14 Φ240
Le numéro ES-20 20000 20000 3 à 3000 1000 1.8 51 300 30 Φ320
Le numéro ES-30 30000 30000 3 à 2800 1000 1.8 5 l 450 40 Φ450
Le numéro ES-40 40000 40000 3 à 2800 1000 1.8 51 500 50 Φ450
ES-50, sous réserve de l'accord 50000 50000 3 à 2700 1000 1.8 51 750 50 Φ450
Le numéro ES-60 60000 60000 3 à 2700 1000 1.8 51 750 60 Φ450
Le numéro ES-100 100000 100000 3 à 2500 1000 1.8 51 1000 90 Φ450
Le numéro ES-120 120000 120000 3 à 2200 1000 1.8 51 1100 90 Φ500
Le numéro ES-160 160000 160000 3 à 2100 1000 1.8 51 1500 150 Φ600
ES-200 200000 200000 3 à 2000 1000 1.8 51 2500 200 Φ650
Le numéro ES-350 350000 350000 3 à 1700 1000 1.8 51 4500 300 Φ870





Vibration Caractéristiques du shaker électro-dynamique:



1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.

2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.

3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.

4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.

5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.

6Une nouvelle conception des conduits et un effet de refroidissement amélioré.

7Rigidité statique, dynamiquela rigidité microfonique du petit ballon supportant, augmentant la capacité de la table de vibration, améliorant les performances à basse fréquence.



Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 0Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 1



2-1 Paramètres techniques



(1) Force nominale: force sinusoïdale de 3000 N; force aléatoire de 3000 N; force de choc de 6000 N;

(2) Plage de fréquences: de 3 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc

(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe

(4) Temps de balayage de fréquence: 1 à 32767

(5) Temps de balayage à fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage à fréquence peuvent être affichées.

(6) Accélération maximale; 1000 m/s2(pas de charge)

(7) Vitesse maximale: 1,6 m/s

(8) Max. déplacement:25 mmp-p (sans charge), double pic

(9) Déplacement d'impact: 25 mm

(10) Poids de la bobine mobile: 3,5 kg

(11) Direction de vibration: verticale

(12) Vibration de l'onde: sinus, aléatoire, choc

(13) Diamètre de la bobine en mouvement: Φ150 mm

(14) Dimensions du système de vibration: W750xH599xD680 mm

(15) Poids du système de vibration: 490 kg







À propos du système de vibration



(1) Structure de circuit magnétique double pour assurer une intensité de champ magnétique élevée et réduire les fuites de flux;

Une structure spéciale de dégaussage peut réduire les fuites de flux à moins de 1 mt

(2) ressorts de type U, rouleaux et roulements linéaires pour une forte résistance à la déviation de la charge

(3) Les ressorts d'air sont utilisés pour l'isolation des vibrations; le système de vibration fonctionne de façon stable même avec une charge importante;

pas besoin de fondation spéciale

(4) Des dispositifs de protection sont prévus pour les surchauffeurs, les surchargeurs, les surcourants, les surtensions et les surtensions.

un déplacement excessif du testeur de vibrations;

les dispositifs de protection du réseau électrique contre les surtensions, les sous-tensions et les phases manquantes;

Puissance d'entraînement, limiteur de courant, démarrage en douceur, surtempérature, court-courant, protection contre les défauts du module

(5) Peut effectuer des essais sinusoïdaux, aléatoires, d' impact environnemental

(6) Ce système a peu besoin de fluctuations de tension, ≤ ± 10% est acceptable

(7) Ce système a peu de besoins en résistance de mise à la terre, ≤4Ω est acceptable

(8) Haute fiabilité, particulièrement adaptée au fonctionnement à long terme

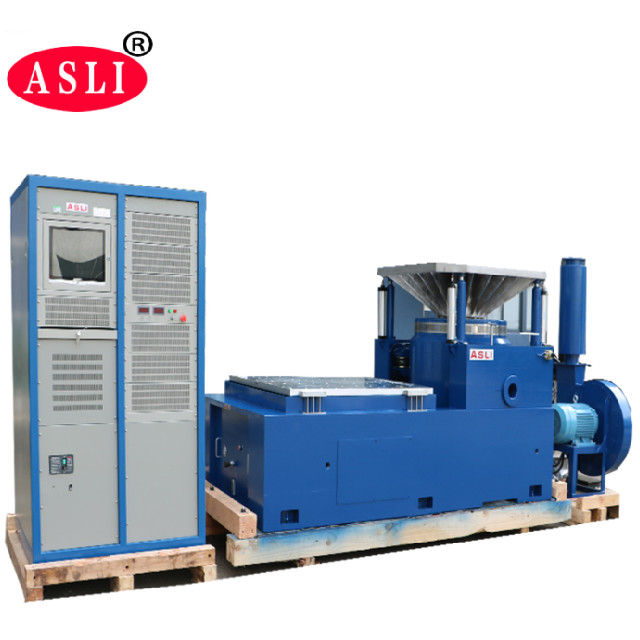

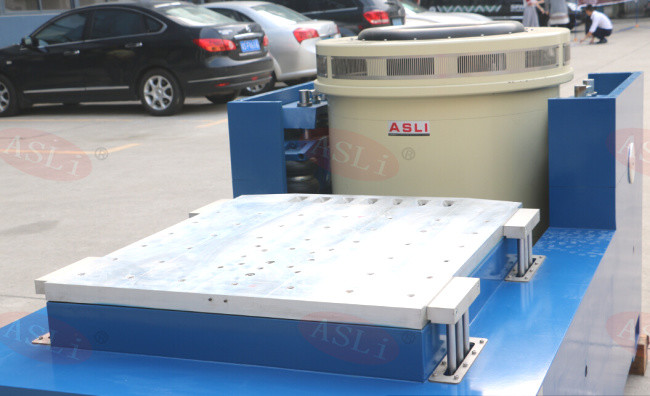

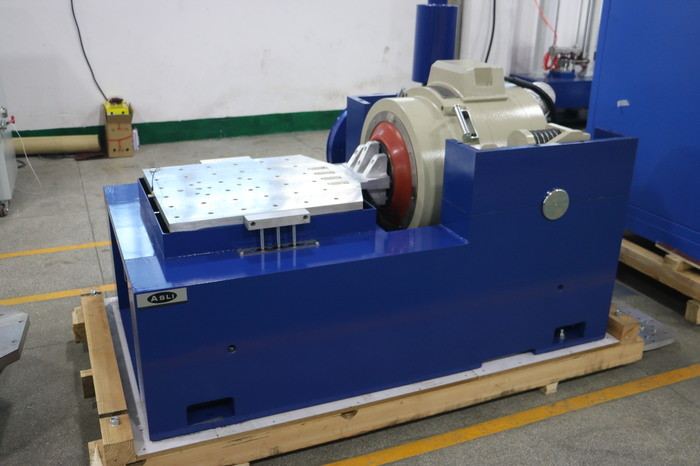

caractéristiques du support horizontal:



1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.

2Le banc horizontal et le banc vibratoire sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.

3- piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.

Pompe à huile intégrée, bonne structure et facile à utiliser.





les paramètres techniques de l'extenseur horizontal:



Modèle Taille du banc (mm) Plage de fréquences (Hz) Poids des pièces mobiles (kg)
L'exemption est accordée à l'État membre. 300 × 300 × 22
300 × 300 × 26
300 × 300 × 30
5 à 1000
5 à 1500
5 à 2000
6.6
7.8
9.0
L'aide à l'éducation 400 × 400 × 22
400 × 400 × 26
400 × 400 × 30
5 000 €
5 à 1400
5 à 2000
11.2
13.2
16.0
L'équipement de base 500 × 500 × 25
500 × 500 × 30
500 × 500 × 35
5 à 1000
5 à 1500
5 à 2000
19.3
23.1
27.0
L'exemplaire est le suivant: 600 × 600 × 25
600 × 600 × 30
600 × 600 × 40
5 à 1000
5 à 1200
5 à 2000
27.5
33.0
45
L'exemption est accordée à l'État membre. 700 × 700 × 25
700 × 700 × 30
700 × 700 × 35
5 à 800
5 à 1000
5 à 1500
36.8
44.2
52
L'exemption est accordée à l'État membre. 800 × 800 × 30
800 × 800 × 40
800 × 800 × 45
5 à 1000
5 à 1500
5 à 2000
57.7
76.9
86.5
LT 1010 1000 × 1000 × 30
1000 × 1000 × 40
1 000 × 1 000 × 50
5 à 1000
5 à 1300
5 à 1500
89.1
118.8
147
LT 1212 1200 × 1200 × 30
1200 × 1200 × 40
1200 × 1200 × 50
5 à 800
5 à 1100
5 à 1400
126
168
210





caractéristiques du banc vertical étendu:



VT verticales de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la structure parfaite, matériau de haute qualité

et de la main-d'œuvre.





paramètres techniques de l'expansionneur vertical:



Modèle Poids (kg) Fréquence maximale (Hz) Taille du banc
VT300 10 2000 Φ300
VT400 16 2000 Φ400
VT500 25 1500 Φ500
VT600 35 1000 Φ600
Les États membres doivent fournir les informations suivantes: 15 2000 300 × 300
Le nombre de points de contrôle 22 1500 400 × 400
Les États membres doivent fournir les informations suivantes: 30 500 500 × 500
Le nombre de personnes concernées 58 350 600 × 600
Les États membres doivent: 140 350 800 × 800
VTl010 180 350 1000 × 1000
Le numéro de téléphone: 250 350 1200 × 1200
VT1212 (banque ronde) 220 350 Φ1200



Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 2Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 3Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 4Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 5

Essai électrodynamique aléatoire de Shaker For Battery Pack Reliability de vibration de sinus 6


Si vous avez des questions relatives à la vibration électrodynamique aléatoire pour le test de fiabilité de la batterie, n'hésitez pas à me contacter.
